STR — турникеты для среднеинтенсивных проходных
Турникет с нормально-открытым механизмом: при отключении питания проход разблокируется сам. Работает автономно или в сети с бесплатным ПО CARDDEX «Контур».
Модели семейства
STR-01Компактный корпус.
| Питание | 12 В постоянного тока; средний ток в штатной работе 0,2 А, при блокировке/несанкционированном проходе не более 1,5 А |
| Энергопотребление | не более 6 Вт |
| Пропускная способность | свободный проход 60 чел./мин, однократный — 35 чел./мин |
| Температура эксплуатации | от +1 до +50 °C |
| Степень защиты корпуса | IP41 по EN 60529 |
| Габариты без планок | 280×260×950 мм |
| Габариты с планками | 780×750×950 мм |
| Ширина прохода (по РЭ) | 550 мм |
| Масса (по РЭ) | не более 30 кг |
| Наработка на отказ / срок службы | 12 000 000 проходов, средний срок службы 12 лет, гарантия 5 лет |

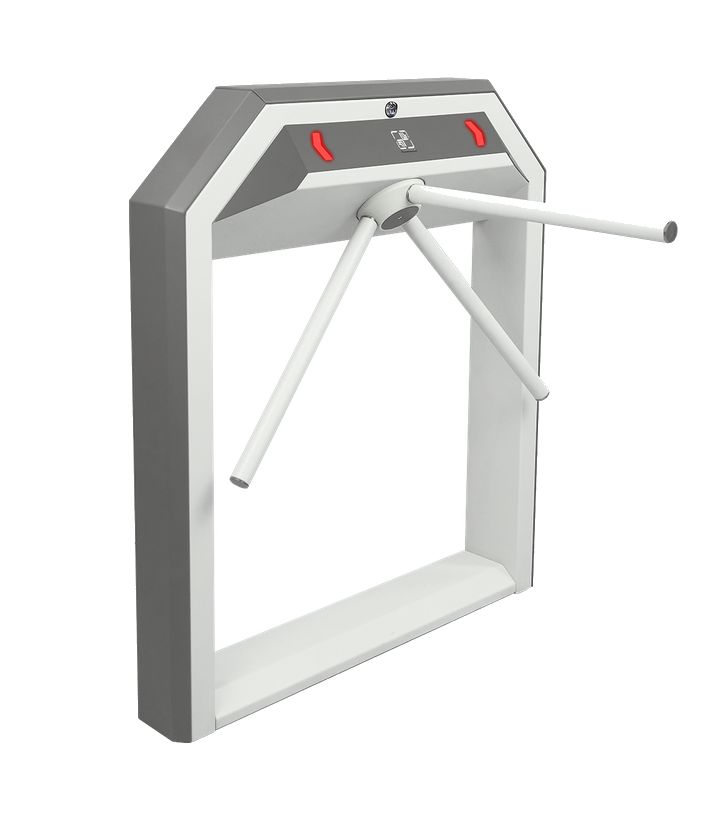

STR-03Тумбовый корпус.
| Питание | 12 В постоянного тока; средний ток в штатной работе 0,2 А, при блокировке/несанкционированном проходе не более 1,5 А |
| Энергопотребление | не более 6 Вт |
| Пропускная способность | свободный проход 60 чел./мин, однократный — 35 чел./мин |
| Температура эксплуатации | от +1 до +50 °C |
| Степень защиты корпуса | IP41 по EN 60529 |
| Габариты без планок | 916×203×1043 мм |
| Габариты с планками | 916×710×1043 мм |
| Ширина прохода (по РЭ) | 550 мм |
| Масса (по РЭ) | не более 35 кг |
| Наработка на отказ / срок службы | 12 000 000 проходов, средний срок службы 12 лет, гарантия 5 лет |

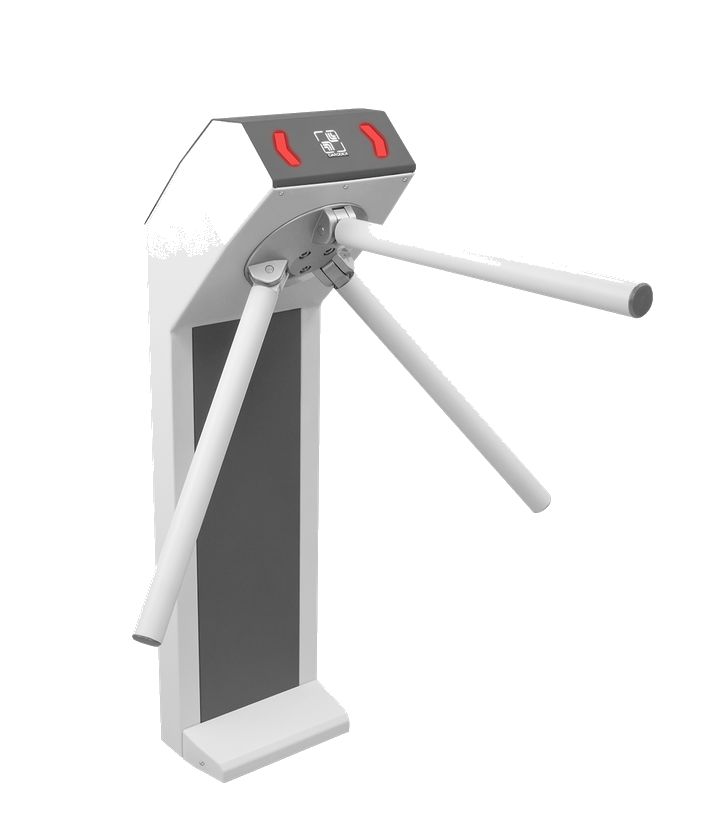

STR-05Компактный корпус.
| Питание | 12 В постоянного тока; средний ток потребления не более 1,5 А |
| Пропускная способность | свободный проход 60 чел./мин, однократный — 35 чел./мин |
| Температура эксплуатации | от +1 до +50 °C |
| Габариты без планок | 280×285×1010 мм |
| Габариты с планками | 780×775×1010 мм |
| Ширина прохода (по РЭ) | 700 мм |
| Масса (по РЭ) | не более 30 кг |
| Наработка на отказ / срок службы | 12 000 000 проходов, средний срок службы 12 лет, гарантия 5 лет |

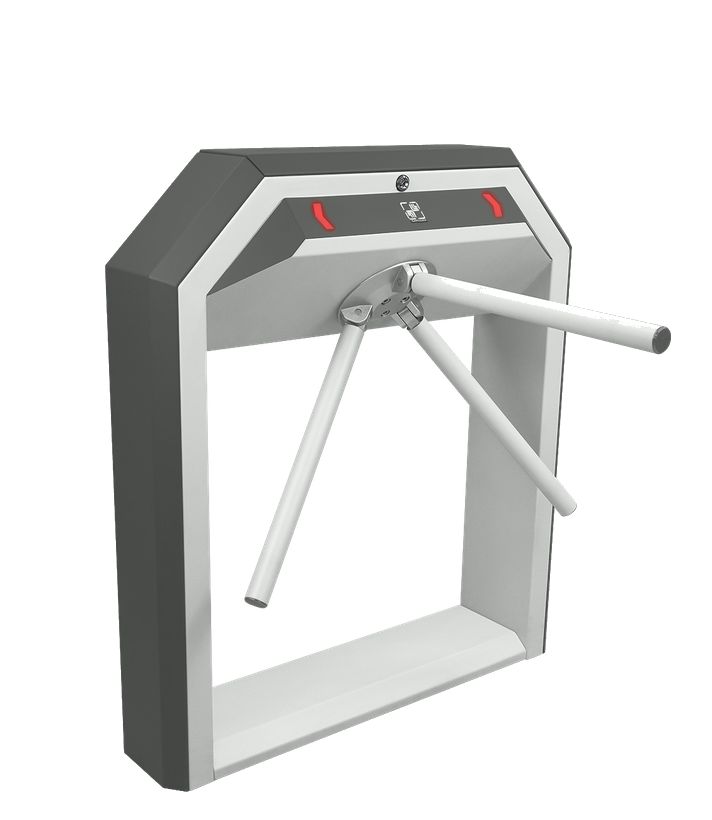

STR-07Тумбовый корпус.
| Питание | 12 В постоянного тока; средний ток потребления не более 1,5 А |
| Пропускная способность | свободный проход 60 чел./мин, однократный — 35 чел./мин |
| Температура эксплуатации | от +1 до +50 °C |
| Габариты без планок | 932×269×1050 мм |
| Габариты с планками | 932×775×1050 мм |
| Ширина прохода (по РЭ) | 550-700 мм |
| Масса (по РЭ) | не более 45 кг |
| Наработка на отказ / срок службы | 12 000 000 проходов, средний срок службы 12 лет, гарантия 5 лет |
Как это работает и подключается
- Контроллер CBU-240 — базовый, для работы турникета как исполнительного устройства и интеграции со сторонней СКУД по «сухому контакту».
- Контроллер CBU-245WF — то же самое плюс Wi-Fi модуль для беспроводного пульта дистанционного управления.
- Контроллер CBU-275WF — автономная электронная проходная: энергонезависимая память на 5 000 идентификаторов, интерфейс Wiegand для считывателей, дистанционное управление пользователями через сервисное ПО.
- Контроллер CBU-290 — сетевая электронная проходная: память на 5 000 идентификаторов и 50 000 событий, интерфейс Ethernet, работает под управлением бесплатного ПО CARDDEX «Контур».
- Управление пультом ДУ: сенсорные кнопки работают в триггерном режиме, один пульт управляет только одним контроллером — для двух проходов нужны два пульта.
Монтаж
- При монтаже пользуйтесь только исправным инструментом, подключайте турникет при отключённом блоке питания и заземляйте корпус.
- Отверстия под турникет сверлятся диаметром 16 мм, распорные дюбели — диаметром 16 мм и длиной 80–120 мм.
- Штробление борозд в плитах перекрытия и горизонтальных борозд в стенах панельных зданий запрещено — снижает несущую способность конструкций; в монолитных зданиях борозды разрешены не глубже слоя арматуры.
- Преграждающие планки не входят в стандартный комплект поставки турникета, приобретаются отдельно; максимальная нагрузка на верхнюю планку — не более 15 кг, садиться и облокачиваться на планки запрещено.
- Категорически запрещено соединять контакты OUT1 и OUT2 пульта ДУ с одноимёнными контактами на контроллере CBU-240 — несмотря на одинаковую маркировку, эти цепи не совместимы, подключение выводит оборудование из строя необратимо.
- Для двухпроходного турникета нужны два блока питания PS-30 — по одному на каждый контроллер.
- После хранения или транспортировки при отрицательных температурах или высокой влажности турникет нужно выдержать в помещении с нормальными условиями не менее 12 часов перед вводом в эксплуатацию.
Примеры
Учебное или административное учреждение
РЭ рекомендует один турникет на каждые 500 человек, работающих или учащихся в одну смену.
Экстренная эвакуация
Нормально-открытый механизм не требует ручной разблокировки: при отключении питания проход освобождается автоматически.
Частые вопросы
Сколько турникетов нужно на проходную?
РЭ рекомендует один турникет на каждые 500 человек, работающих или учащихся в одну смену.
Что будет с турникетом при отключении питания?
Механизм нормально-открытый — проход разблокируется автоматически, ручной разблокировки не требуется.
Можно ли соединять контакты OUT1/OUT2 пульта ДУ и контроллера напрямую?
Нет, РЭ это категорически запрещает: цепи с одинаковой маркировкой не совместимы, подключение приводит к необратимому выходу оборудования из строя.
Нюансы и грабли
- Масса турникета на странице сайта не совпадает с РЭ этой же модели: сайт даёт STR-01 — 25 кг, РЭ STR-01 — 30 кг; сайт даёт STR-03 — 40 кг, РЭ STR-03 — 35 кг. Расхождение некритично (несколько кг), но для точного расчёта нагрузки на пол ориентируйтесь на РЭ конкретной модели.
- Рекомендуемая ширина прохода различается по модели и берётся из РЭ этой модели, а не из общей характеристики серии: STR-01 и STR-03 — 550 мм, STR-05 — 700 мм, STR-07 — 550–700 мм.
- ПО CARDDEX «Контур» работает только с сетевым контроллером CBU-290 — с автономными CBU-240/245WF/275WF управление идёт через ПДУ или сторонний контроллер СКУД.
