ЦОД-СП-Д1 и ЦОД-СП-Д2 — торцевые сдвижные двери коридоров из шкафов ШТК-СП
Торцевые сдвижные двери с поликарбонатными окнами для горячих и холодных коридоров из шкафов ШТК-СП: одностворчатая Д1 и двухстворчатая Д2 на 42U и 48U, чёрные RAL 9005.
Модели семейства
ЦОД-СП-Д2-42-9005 — двухстворчатая, 42UТорцевая двухстворчатая раздвижная дверь с окнами для двухрядного коридора.
| Высота шкафов коридора | 42U |
| Макс. ширина проёма | 1362 мм |
| Высота проёма | 1970 мм |
| Ширина коридора | 900…1800 мм |
| Синхронизатор створок | нет, можно установить дополнительно |
| Масса | 139,4 кг |
| Цвет | чёрный RAL 9005 |
| Упаковка | 4 транспортных места |

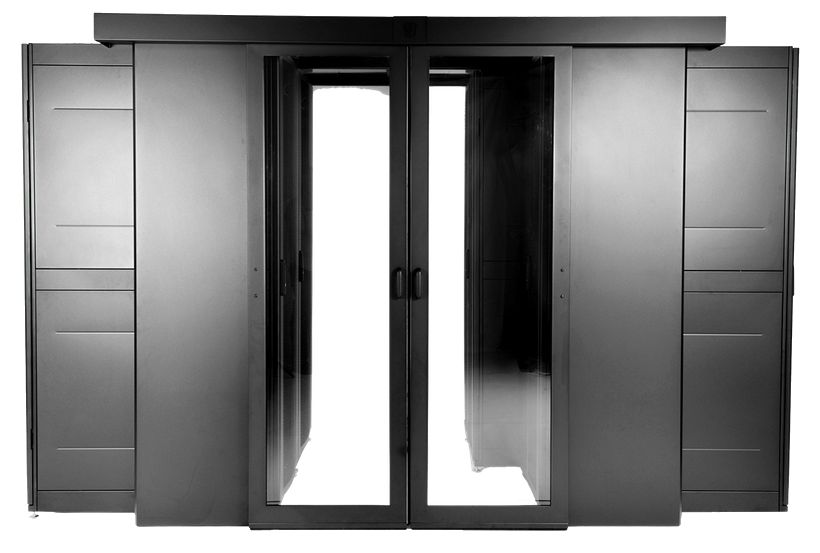

ЦОД-СП-Д2-48-9005 — двухстворчатая, 48UТо же для шкафов 48U.
| Высота шкафов коридора | 48U |
| Макс. ширина проёма | 1362 мм |
| Высота проёма | 2235 мм |
| Ширина коридора | 900…1800 мм |
| Синхронизатор створок | нет, можно установить дополнительно |
| Масса | 150,1 кг |
| Цвет | чёрный RAL 9005 |
| Упаковка | 4 транспортных места |

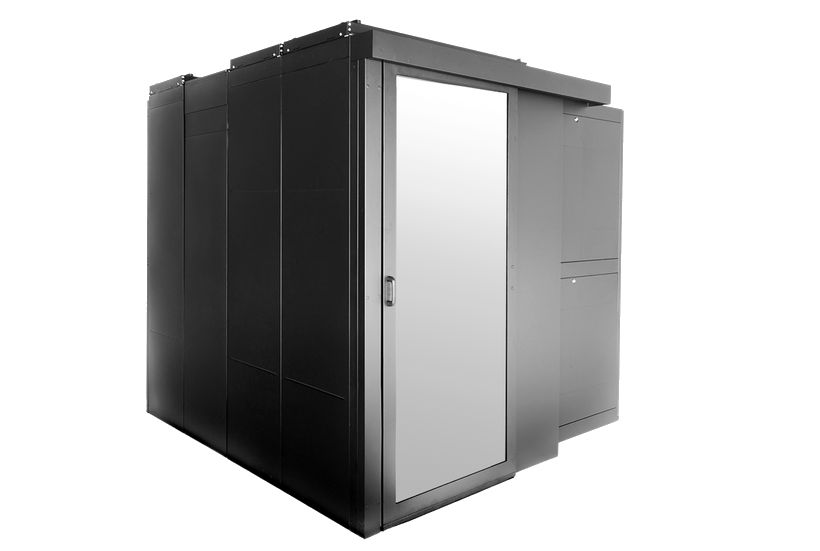

ЦОД-СП-Д1-42-9005 — одностворчатая, 42UТорцевая одностворчатая раздвижная дверь с окном для однорядного изолированного коридора. Левое или правое исполнение определяется на месте монтажа.
| Высота шкафов коридора | 42U |
| Макс. ширина проёма | 949 мм |
| Высота проёма | 1970 мм |
| Ширина коридора | 900…1250 мм |
| Масса | 115 кг |
| Цвет | чёрный RAL 9005 |
| Упаковка | 3 транспортных места |
Как это работает и подключается
- Корпус двери — листовая сталь с порошковой окраской; окна — листовой монолитный поликарбонат (группа горючести Г1, группа воспламеняемости В2).
- Система изоляции коридоров ЦОД-СП позволяет строить горячие и холодные коридоры. По паспорту системы: шкафы 42U или 48U шириной 600 и 800 мм, коридор для двух рядов 900…1800 мм, для одного ряда 900…1250 мм, цвет RAL 9005.
- В линейке есть варианты со стеклом (Д1С и Д2С); к двери Д2 относятся торцевая панель ЦОД-СП-ПТ2, электромагнит удержания дверей ЦОД-СП-ЭМ-НО2 (питание 12 В или 24 В) и синхронизатор ЦОД-СП-СД.
Монтаж
- Д2 собирается из портала (балка из планки, двух балок и усилителя; две стойки), рельса с кожухами и двух полотен; в инструкции дана последовательность листов сборки.
- Портал устанавливается к ряду шкафов болтами с шайбами гровер и гайками: М6×70, М6×20, внутри шкафа — М8×16.
- Щёточный уплотнитель 7×12 наклеивают по всей высоте на обезжиренную поверхность, концы по 10 мм заправляют в крайние пазы.
- Стопоры-ловители выставляют по месту, полотна регулируют по высоте и горизонту; зазор от пола должен быть 1…3 мм.
- Ширину прохода задают ловителями: выставить на нужную глубину и затянуть болты.
Примеры
Двухрядный коридор между рядами ШТК-СП
Дверь Д2 монтируется на входе двухрядного коридора, крепится к шкафам и полу.
Однорядный изолированный коридор
Дверь Д1 ставится на входе, крепится к шкафам, полу и боковым панелям, а без панелей — к стене.
Частые вопросы
Какой срок службы и гарантия?
По паспорту системы ЦОД-СП: срок службы изделия 10 лет, гарантия 24 месяца со дня приобретения.
Чем отличается Д1 от Д2?
Д1 — одностворчатая дверь для однорядного коридора, Д2 — двухстворчатая для двухрядного.
Можно ли заказать дверь со стеклом?
Да, в паспорте системы есть варианты Д1С и Д2С со стеклом вместо поликарбоната.
Нюансы и грабли
- Д2 поставляется без механизма синхронного открывания; при необходимости его ставят отдельно (синхронизатор ЦОД-СП-СД).
- Левое или правое исполнение Д1 определяют на месте монтажа при сборке.
- Д1 нужна опора для крепления: к боковым панелям, а если их нет, к стене.
- Диапазон ширины коридора разный: Д2 — 900…1800 мм, Д1 — 900…1250 мм. Вне диапазона дверь не подходит.
- Тяжёлые места Д2-42: створка 35 кг, панель 34,4 кг, комплект сборки 35 кг — планируйте подъём и помощников.
- PDF-инструкции на Д2 для 42U и 48U полностью совпадают по тексту (ИДФУ.070623.300); размеры проёма берите из характеристик страницы нужной модели.
- Транспортирование — любым видом транспорта в крытых средствах; при погрузке принимайте меры против ударов и падений.
