EMS — корпуса промышленных электротехнических шкафов IP65 (ELBOX)
Каркасные корпуса ELBOX EMS из профиля MS: IP65 при установленных боковых стенках, нагрузка на каркас 1800 кг. Для щитов управления, распределения и телеком-оборудования.
Модели семейства
EMS-P-16.6.4-3A0AN-0 — В1600 × Ш600 × Г400, одна дверьКорпус в собранном виде без боковых стенок и цоколя.
| Высота | 1612 мм |
| Ширина | 598 мм |
| Глубина | 410 мм |
| Полезная глубина | 354 мм |
| Масса | 94 кг |
| Распределённая нагрузка | 1800 кг |
| Цвет | серый RAL 7035 |
| Передняя дверь | металлическая |
EMS-P-20.8.5-3A0AN-0 — В2000 × Ш800 × Г500, одна дверьТот же корпус большего размера.
| Высота | 2012 мм |
| Ширина | 798 мм |
| Глубина | 510 мм |
| Полезная глубина | 454 мм |
| Масса | 141 кг |
| Распределённая нагрузка | 1800 кг |
| Цвет | серый RAL 7035 |
| Передняя дверь | металлическая |

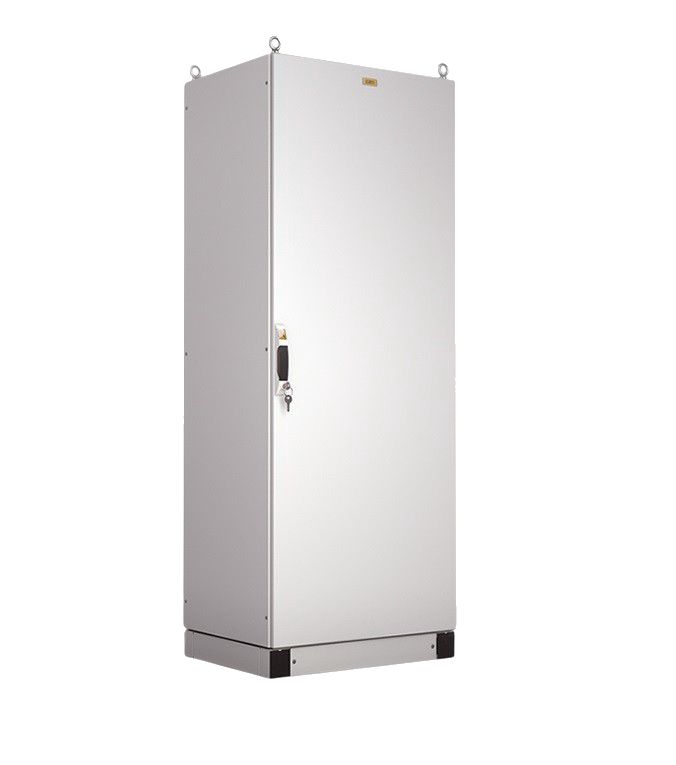

EMS-P-22.8.4-3A0AN-0 — В2200 × Ш800 × Г400, одна дверьВысокий корпус на 800 мм.
| Высота | 2212 мм |
| Ширина | 798 мм |
| Глубина | 410 мм |
| Полезная глубина | 354 мм |
| Масса | 148 кг |
| Распределённая нагрузка | 1800 кг |
| Цвет | серый RAL 7035 |
| Передняя дверь | металлическая |
Как это работает и подключается
- Каркас — сварной из оцинкованного профиля MS (сталь 1,5 мм) с перфорацией с шагом 25 мм по DIN 43660, нагрузочная способность 1800 кг при равномерно распределённой статической нагрузке.
- Монтажная панель — оцинкованная сталь 3,0 мм с двойной окантовкой. Дверь — сталь 2,0 мм, замок с четырьмя точками запирания, угол открывания 120°, на двери монтажная рама с перфорацией с шагом 25 мм, несущая способность двери 90 кг.
- Основание — сталь 2,0 мм с 1 или 2 отверстиями под кабельные вводы, закрываемыми панелями основания (сталь 1,5 мм). Крыша и задняя стенка — сталь 1,5 мм.
- Ряд по паспорту: высота 1600, 1800, 2000, 2200 мм; ширина 600, 800, 1000, 1200 мм; одна дверь при ширине 600, 800, 1000, две — при 1000 и 1200. В артикуле EMS-P-16.6.4 высота, ширина и глубина записаны в сотнях миллиметров.
- Размер монтажной панели: от высоты шкафа отнять 100 мм, от ширины 98 мм; для EMS-2000.600.600 панель 1900 × 502 мм.
Монтаж
- Корпус поставляется в собранном виде; боковые стенки и цоколь заказывают и поставляют отдельно.
- Состав поставки: каркас, основание, панели основания, крыша, монтажная панель, задняя стенка, дверь, четыре рым-болта.
- Положение кабельных вводов меняют: отпустить винтовые прижимы панелей, сдвинуть и зафиксировать.
- Монтажную панель снимают, удалив болты М8 с кронштейнов; глубину установки меняют, переставив кронштейны на резьбоформирующих винтах М5.
- Крышу снимают, удалив рым-болты, только при снятых задней и боковых стенках.
- Перенавеска двери: извлечь штифты и снять дверь, поменять местами завесы и петли (винты М6), перевернуть дверь, перевернуть замок с ригелями.
Примеры
Щит управления или распределения
Монтаж устройств учёта и распределения электроэнергии и другого электротехнического оборудования на монтажной панели и каркасе.
Телекоммуникационное оборудование
Корпус заявлен и для размещения телекоммуникационного оборудования; шкафы можно соединять в ряды аксессуарами EMS-CE, EMS-CS, EMS-CC.
Частые вопросы
Сколько выдерживает каркас?
1800 кг при равномерно распределённой статической нагрузке.
Какого цвета шкаф?
Серый RAL 7035, полимерно-порошковая окраска.
Чем соединяют шкафы в ряд?
Аксессуарами: соединитель внешний EMS-CE, внутренний прямой EMS-CS и внутренний угловой EMS-CC.
Нюансы и грабли
- IP65 паспорт гарантирует с установленными боковыми стенками. Корпус поставляется без боковых стенок и цоколя — при заказе добавьте их.
- Все металлические части шкафа должны быть соединены с элементом защитного заземления проводниками или крепёжными соединениями.
- Шкафы не предназначены для эксплуатации во взрывопожароопасных зонах. Климатическое исполнение У1 по ГОСТ 15150: от -50 до +45 °C, влажность не более 80 % при +20 °C.
- Нагрузка на монтажную панель: паспорт — 600 кг, страница изделия — 600 кг/м². Если нагрузка близка к пределу, уточняйте.
- Размеры в названии (1600 × 600 × 400) номинальные. Фактические по таблице: 1612 × 598 × 410 мм, полезная глубина 354 мм.
- Производитель не отвечает за сохранность изделия с установленным оборудованием заказчика при транспортировке.
