EMS-DIN — DIN-рейки для электротехнических шкафов серии EMS
Оцинкованные DIN-рейки типа «Омега» высотой 35 мм для модульного оборудования в шкафах серии EMS: глубина 15 или 7,5 мм, длина 1 или 2 м.
Модели семейства
DIN-рейка 35 × 15 мм, длина 1,0 м (EMS-DIN-15-1000)Профиль глубиной 15 мм, длина 1 м.
| Артикул | EMS-DIN-15-1000 |
| Высота | 35 мм |
| Длина (на странице — «Ширина») | 1000 мм |
| Глубина | 15 мм |
| Масса | 0,5 кг |
DIN-рейка 35 × 15 мм, длина 2,0 м (EMS-DIN-15-2000)Тот же профиль, длина 2 м.
| Артикул | EMS-DIN-15-2000 |
| Высота | 35 мм |
| Длина (на странице — «Ширина») | 2000 мм |
| Глубина | 15 мм |
| Масса | 0,9 кг |

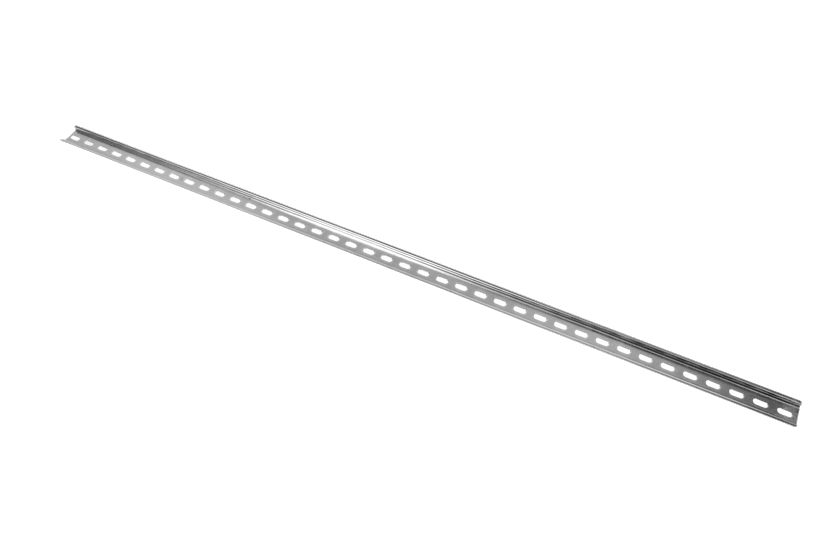

DIN-рейка 35 × 7,5 мм, длина 1,0 м (EMS-DIN-7.5-1000)Профиль глубиной 7,5 мм, длина 1 м.
| Артикул | EMS-DIN-7.5-1000 |
| Высота | 35 мм |
| Длина (на странице — «Ширина») | 1000 мм |
| Глубина | 7,5 мм |
| Масса | 0,3 кг |
Как это работает и подключается
- Рейки EMS-DIN соответствуют DIN 50021 SS (тип «Омега»), изготовлены из оцинкованной стали.
- Назначение — крепление модульного оборудования (автоматических выключателей, УЗО и др.) в электротехнических шкафах серии EMS.
Монтаж
- Рейка заявлена для шкафов серии EMS. Способ крепления рейки в текстах страниц не описан.
- Профиль выбирают по глубине: 15 или 7,5 мм; длину — 1,0 или 2,0 м.
Примеры
Автоматы и УЗО в шкафу
Рейка под автоматические выключатели, УЗО и другое модульное оборудование на монтажной панели шкафа EMS.
Частые вопросы
Какому стандарту соответствуют рейки?
DIN 50021 SS, тип «Омега».
Из чего сделаны?
Из оцинкованной стали.
Нюансы и грабли
- В таблице страниц длина рейки записана в графе «Ширина» (1000 и 2000 мм) — это длина рейки (в названии «длина 1,0 м» и «длина 2,0 м»).
- Совместимость заявлена только с электротехническими шкафами серии EMS; для других шкафов в текстах её нет.
- Допустимая нагрузка на рейку и способ крепления в текстах не указаны.
Документация
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/elbox/promyshlennye_elektrotekhnicheskie_shkafy_ems/din_reyki/din_reyka_vysota_35_mm_glubina_7_5_mm_dlina_1_0_m/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/elbox/promyshlennye_elektrotekhnicheskie_shkafy_ems/din_reyki/din_reyka_vysota_35_mm_glubina_15_mm_dlina_1_0_m/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/elbox/promyshlennye_elektrotekhnicheskie_shkafy_ems/din_reyki/din_reyka_vysota_35_mm_glubina_15_mm_dlina_2_0_m/)
