EMW — навесные электротехнические распределительные шкафы IP66 с одной дверью
Цельносварные навесные шкафы ELBOX EMW с одной дверью: IP66, IK10, нагрузка до 150 кг, высоты от 300 до 800 мм. Для распределения электроэнергии, внутри и снаружи помещений.
Модели семейства
EMW-300.200.150-1-IP66 — В300 × Ш200 × Г150Самый компактный шкаф линейки.
| Высота | 300 мм |
| Ширина | 200 мм |
| Глубина | 150 мм |
| Полезная глубина | 135 мм |
| Распределённая нагрузка | 50 кг |
| Масса | 3,4 кг |
| Цвет | серый RAL 7035 |
| Отверстие под кабельный ввод | 70 × 90 мм |

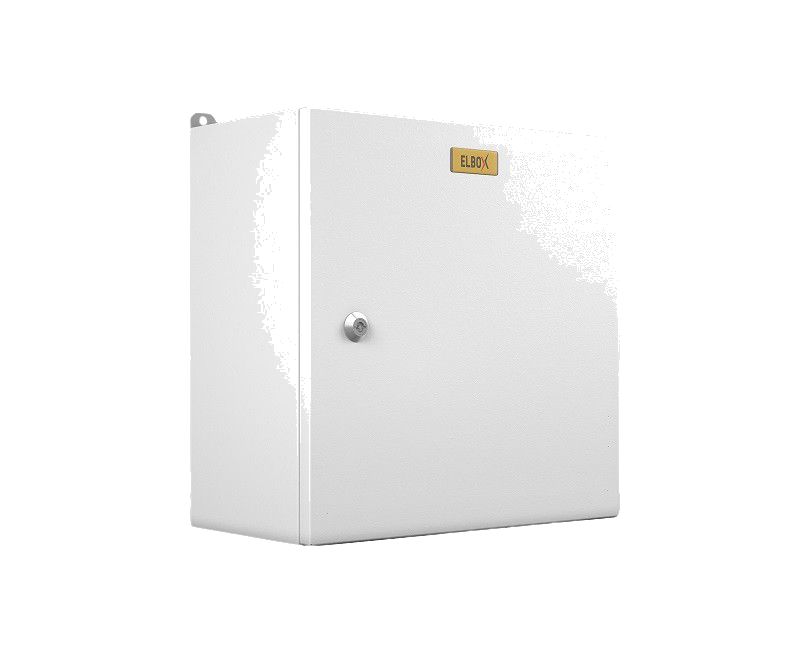

EMW-500.500.300-1-IP66 — В500 × Ш500 × Г300Средний типоразмер ряда.
| Высота | 500 мм |
| Ширина | 500 мм |
| Глубина | 300 мм |
| Полезная глубина | 285 мм |
| Распределённая нагрузка | 100 кг |
| Масса | 20,5 кг |
| Цвет | серый RAL 7035 |
EMW-800.800.300-1-IP66 — В800 × Ш800 × Г300Крупнейший типоразмер ряда.
| Высота | 800 мм |
| Ширина | 800 мм |
| Глубина | 300 мм |
| Полезная глубина | 285 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 39,3 кг |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- Состав: корпус, дверь, оцинкованная монтажная панель, заглушка кабельного ввода. Корпус стальной, сварной. Отверстие кабельного ввода внизу корпуса закрыто заглушкой с уплотнителем.
- Дверь с пенорезиновым уплотнителем фиксируется точечным замком, имеет элемент для заземления и угол открытия 130°. Жёлоб на передней раме защищает оборудование от воды и грязи при открытой двери. На внутренней стороне двери — съёмные монтажные направляющие, 2 шт.
- Монтажная панель — оцинкованная сталь 2,5 мм. Глубину её установки регулируют гайками по длине шпилек.
- Толщина стали корпуса: 1,0 мм для шкафов высотой 300…500 мм, 1,5 мм для 600…800 мм. Допустимая нагрузка: 50 кг (300…400 мм), 100 кг (500…600 мм), 150 кг (800 мм).
- Ряд по паспорту: высоты 300, 400, 500, 600, 800 мм; глубины 150, 210, 250, 300 мм. Артикул EMW-<высота>.<ширина>.<глубина>-1-IP66.
Монтаж
- Шкаф крепят к стене через отверстия в задней стенке или монтажными кронштейнами (в комплекте 4 кронштейна, ключ, винты). Кронштейны ставят вертикально или горизонтально.
- Если шкаф крепится без кронштейнов, отверстия под кронштейны изнутри блокируют винтами М6×12.
- Вне помещений в атмосфере с категорией коррозионной активности С2 по ГОСТ 9.104-2018 ставят дождевую крышу EMW-RR.
- Заземление: элемент для подключения — винт М6 (высоты 300…400 мм) или винт М8 (500…800 мм); винт М6×12 для заземления снаружи шкафа идёт в комплекте. Дверь тоже имеет элемент для заземления.
- Климат: исполнение У1 по ГОСТ 15150, от -50 до +45 °C, влажность не более 80 % при +20 °C.
Примеры
Щиток в цеху или на улице
Установка электрооборудования, которому нужна защита от пыли и влаги, внутри и снаружи помещений.
Шкаф на столбе
Для крепления на столб докупают комплект EMW-ККС-200-300 (для шкафов EMW-300) или EMW-ККС-400-600 (для EMW-400).
Частые вопросы
Какая степень защиты?
IP66 по ГОСТ 14254-96; защита оболочки от внешнего удара — IK10.
Сколько выдерживает шкаф?
До 50 кг при высоте 300…400 мм, до 100 кг при 500…600 мм, до 150 кг при 800 мм.
Какая гарантия?
24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки.
Нюансы и грабли
- Крепление монтажной панели в паспорте названо двояко: приваренные шпильки М6×30 в описании и шпильки М8×35 с гайками М8 в монтажной части. Сверьте размер на конкретном шкафу.
- Комплект крепления на столб в шкаф не входит, его докупают отдельно.
- Для эксплуатации вне помещений в атмосфере категории С2 паспорт требует дополнительно установить дождевую крышу EMW-RR.
- Все металлические части шкафа нужно соединить с элементом подключения защитного заземления проводниками или крепёжными соединениями.
- Шкафы не предназначены для эксплуатации во взрывопожароопасных зонах.
- Полезная глубина меньше номинальной: 135 мм при глубине 150 мм и 285 мм при 300 мм.
- Производитель не отвечает за сохранность шкафа с оборудованием заказчика при транспортировке.
