EMW из нержавеющей стали AISI 430 — навесные электротехнические шкафы IP66
Версия шкафов EMW из нержавеющей стали AISI 430 с полимерным покрытием: IP66, для внутренней и наружной установки, климат C3/C4 с дождевой крышей EMW-RR, нагрузка до 150 кг.
Модели семейства
EMW-300.200.150-1-IP66-AISI430 — В300 × Ш200 × Г150Самый компактный шкаф линейки.
| Высота | 300 мм |
| Ширина | 200 мм |
| Глубина | 150 мм |
| Полезная глубина | 135 мм |
| Распределённая нагрузка | 50 кг |
| Масса | 3,6 кг |
| Материал | нержавеющая сталь AISI 430 |
| Цвет | серый RAL 7035 |

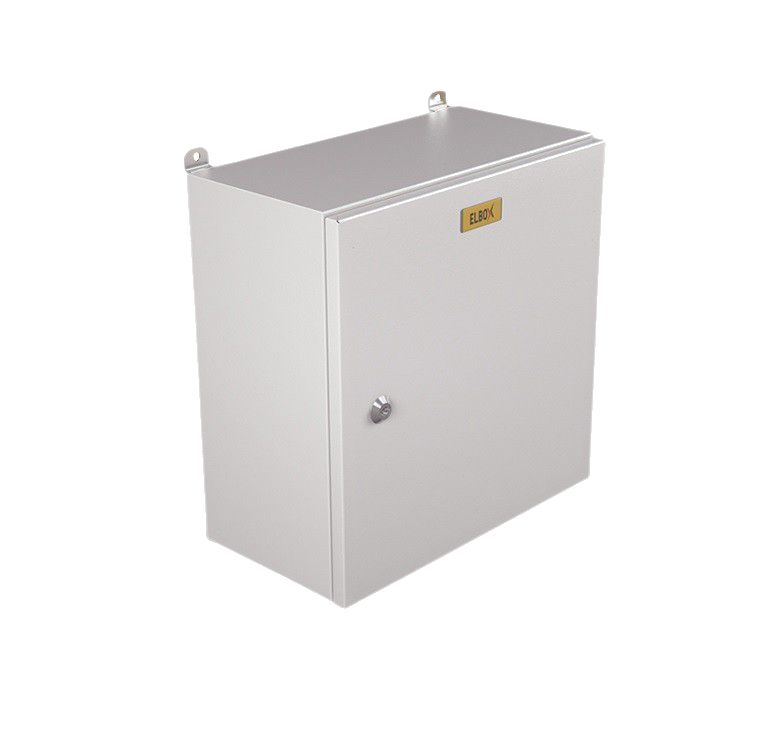

EMW-500.500.210-1-IP66-AISI430 — В500 × Ш500 × Г210Средний типоразмер ряда.
| Высота | 500 мм |
| Ширина | 500 мм |
| Глубина | 210 мм |
| Полезная глубина | 195 мм |
| Распределённая нагрузка | 100 кг |
| Масса | 16,5 кг |
| Материал | нержавеющая сталь AISI 430 |
| Цвет | серый RAL 7035 |
EMW-800.800.300-1-IP66-AISI430 — В800 × Ш800 × Г300Крупнейший типоразмер ряда.
| Высота | 800 мм |
| Ширина | 800 мм |
| Глубина | 300 мм |
| Полезная глубина | 285 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 39,9 кг |
| Материал | нержавеющая сталь AISI 430 |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- Корпус и дверь — нержавеющая сталь AISI430 с полимерным покрытием, сварной корпус. Толщина 1,0 мм; в шкафах высотой 600 и 800 мм по паспорту — 1,5 мм.
- Дверь с пеносиликоновым уплотнителем, точечный замок, элемент для заземления, угол открытия 130°. Заглушка кабельного ввода — также нержавеющая сталь AISI430 1,0 мм с полимерным покрытием и пеносиликоновым уплотнителем.
- Монтажная панель — оцинкованная сталь 2,5 мм, на приваренных шпильках. На двери — съёмные монтажные направляющие, 2 шт.
- Климатическое исполнение C3, C4 (при дополнительной дождевой крыше EMW-RR) по ГОСТ Р 52931: от -30 до +50 °C, влажность не более 95 % при +35 °C.
- Ряд по паспорту: высоты 300, 400, 500, 600 и 800 мм; глубины 150, 210 и 300 мм.
Монтаж
- Кронштейны ставят вертикально или горизонтально (винты М6×12); шкаф можно вешать и без кронштейнов через отверстия в задней стенке, тогда отверстия под кронштейны изнутри блокируют винтами М6×12.
- В комплекте: ключ, 4 монтажных кронштейна, винты для кронштейнов и винт М6×12 для заземления снаружи шкафа.
- Климатическое исполнение C3, C4 заявлено при дополнительно установленной дождевой крыше EMW-RR.
- На столб шкаф ставят с комплектом EMW-ККС-200-300 (для EMW-300) или EMW-ККС-400-600 (для EMW-400); комплект докупается.
Примеры
Наружная установка
Шкаф IP66 предназначен для внутренней и наружной установки; климат C3, C4 заявлен с дополнительной дождевой крышей EMW-RR.
Шкаф на столбе
Для крепления на столб докупают комплект EMW-ККС-200-300 (для EMW-300) или EMW-ККС-400-600 (для EMW-400).
Частые вопросы
Из чего сделан корпус?
Из нержавеющей стали AISI430 с полимерным покрытием.
Можно ли ставить на улице?
Да, с дополнительной дождевой крышей EMW-RR; климатическое исполнение C3, C4.
Какая гарантия?
24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки.
Нюансы и грабли
- Монтажная панель в шкафах из нержавеющей стали оцинкованная, не нержавеющая.
- Климат C3, C4 и диапазон от -30 до +50 °C заявлены при установленной дождевой крыше EMW-RR (звёздочка в паспорте). Учитывайте это при установке на улице.
- Толщина корпуса зависит от высоты: 1,0 мм для высот 300…500 мм, 1,5 мм для 600 и 800 мм (паспорт). На странице EMW-300 указано 1 мм.
- Крепление панели в паспорте описано двояко: шпильки М6×30 в описании и М8×35 с гайками М8 в монтажной части. Размер сверяйте по факту.
- Шкафы не предназначены для эксплуатации во взрывопожароопасных зонах; металлические части нужно соединить с элементом защитного заземления.
- Диапазон температур в тексте PDF-паспорта извлёкся обрывками; значения взяты со страницы изделия.
