EMWS — системные навесные электротехнические шкафы IP66, одна и две двери
Системные навесные шкафы ELBOX EMWS: IP66, IK10, панель 3,0 мм, 3-точечный ригельный замок, нагрузка до 150 кг, высота 1000…1400 мм, исполнения с одной и двумя дверьми.
Модели семейства
EMWS-1000.600.300-1-IP66 — В1000 × Ш600 × Г300, одна дверьОднодверный шкаф с трёхточечным замком.
| Высота | 1000 мм |
| Ширина | 600 мм |
| Глубина | 300 мм |
| Полезная глубина | 285 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 33 кг |
| Цвет | серый RAL 7035 |

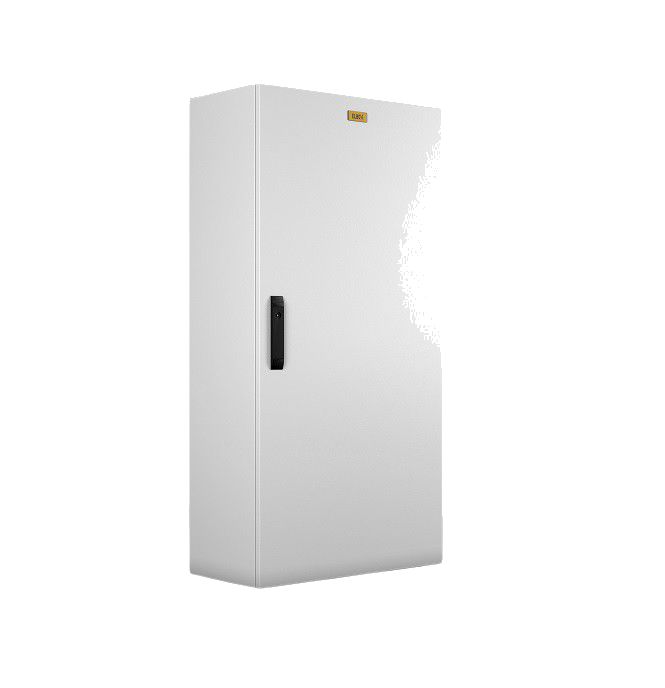

EMWS-1200.1000.300-2-IP66 — В1200 × Ш1000 × Г300, две двериДвухдверный шкаф; в характеристиках страницы глубина 307 мм.
| Высота | 1200 мм |
| Ширина | 1000 мм |
| Глубина | 307 мм |
| Полезная глубина | 285 мм |
| Распределённая нагрузка | 150 кг |
| Масса (страница) | 59 кг |
| Цвет | серый RAL 7035 |
EMWS-1400.1200.400-2-IP66 — В1400 × Ш1200 × Г400, две двериКрупнейший двухдверный шкаф в выборке.
| Высота | 1400 мм |
| Ширина | 1200 мм |
| Глубина | 407 мм |
| Полезная глубина | 385 мм |
| Распределённая нагрузка | 150 кг |
| Масса (страница) | 83 кг |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- Однодверный шкаф: дверь сталь 1,5 мм с пенорезиновым уплотнителем, ригельный замок с трёхточечным запиранием, угол открытия 130°, дверь можно перевесить для левого или правого открывания; жёлоб на передней раме защищает от воды и грязи.
- Монтажная панель — оцинкованная сталь 3 мм, крепится двенадцатью гайками на приваренные шпильки М8×35. Положение панели по глубине регулируют гайками по длине шпилек.
- Двухдверный шкаф (EMWS-2): цельносварной корпус 1,5 мм, съёмная перемычка обеспечивает герметичное закрывание дверей, внизу два окна под кабельные вводы 400 × 120 мм с заглушками с пенорезиновым уплотнителем.
- Нагрузка на шкаф распределённая статическая до 150 кг. Защита от внешнего механического удара — IK10.
- Ряд по паспорту: однодверные от 1000 × 600 × 250 до 1400 × 800 × 400 мм; двухдверные — высотой 1000, 1200, 1400 мм, шириной 1000 и 1200 мм, глубиной 300 и 400 мм.
Монтаж
- Настенный монтаж: монтажные кронштейны (в комплекте 4 у однодверного, 6 у двухдверного), болты М8×16 и гайки М8 с пружинными шайбами; шкаф без кронштейнов можно вешать через отверстия в задней стенке, тогда отверстия под кронштейны изнутри блокируют болтами.
- Напольный монтаж: собрать цоколь EME-EMWS-S по его паспорту, поставить на него шкаф и соединить через отверстия в основании. При настенном монтаже в отверстия под цоколь ставят заглушки.
- Заземление снаружи шкафа — болт М8×16 из комплекта.
- В двухдверном шкафу при демонтаже панели сначала снимают перемычку (винты М6×12), затем 12 гаек М8. После обратной сборки места стыковки перемычки и корпуса обрабатывают герметиком.
- Климатическое исполнение однодверного — У1 по ГОСТ 15150 (от -50 до +45 °C, влажность не более 80 % при +20 °C).
Примеры
Силовой щит на стене
Шкаф для распределения электроэнергии и монтажа электротехнического оборудования на стене, внутри и снаружи помещений.
Напольная установка
Шкаф можно поставить на пол на цоколь EME-EMWS-S.
Частые вопросы
Можно ли поставить шкаф на пол?
Да, на цоколь EME-EMWS-S.
Сколько ключей и кронштейнов?
У однодверного — комплект ключей и 4 кронштейна, у двухдверного — комплект ключей из 2 шт. и 6 кронштейнов.
Какая гарантия?
24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки.
Нюансы и грабли
- Климатическое исполнение: паспорт однодверного шкафа и страницы — У1, паспорт двухдверного EMWS-2 — УХЛ1. Диапазон температур и влажности тот же: от -50 до +45 °C, не более 80 % при +20 °C.
- Глубина: на страницах серия глубиной 300 и 400 мм, паспорт однодверного перечисляет ещё 1000 × 600 × 250. У двухдверных «Глубина» в характеристиках 307 и 407 мм при названии Г300 и Г400.
- Масса двухдверных: на страницах 59 кг (1200 × 1000 × 300) и 83 кг (1400 × 1200 × 400), в паспорте EMWS-2 — от 72 до 119 кг по исполнениям. Для подъёма и крепежа берите большее значение.
- В двухдверном шкафу после любой разборки панели паспорт требует обработать герметиком места стыковки перемычки и корпуса.
- Шкафы не предназначены для эксплуатации во взрывопожароопасных зонах; все металлические части соединяются с элементом подключения защитного заземления.
