Фальшпанели 19″ 1U — пластиковая быстросъёмная, магнитная и с термометром
Три фальшпанели 1U для 19″ шкафов: пластиковая на защёлках, стальная магнитная и R-FPT-1U с термометром, которая крепится винтами к юнитовым направляющим.
Модели семейства
Фальшпанель быстросъёмная пластиковая 1U, чёрная (ФП-1.П-9005)Ставится без инструмента, фиксируется пластиковыми защёлками.
| Артикул | ФП-1.П-9005 |
| Высота | 1U |
| Масса | 0,23 кг |
| Цвет | чёрный RAL 9005 |
| Материал | пластик |
| Упаковка | 1 место |

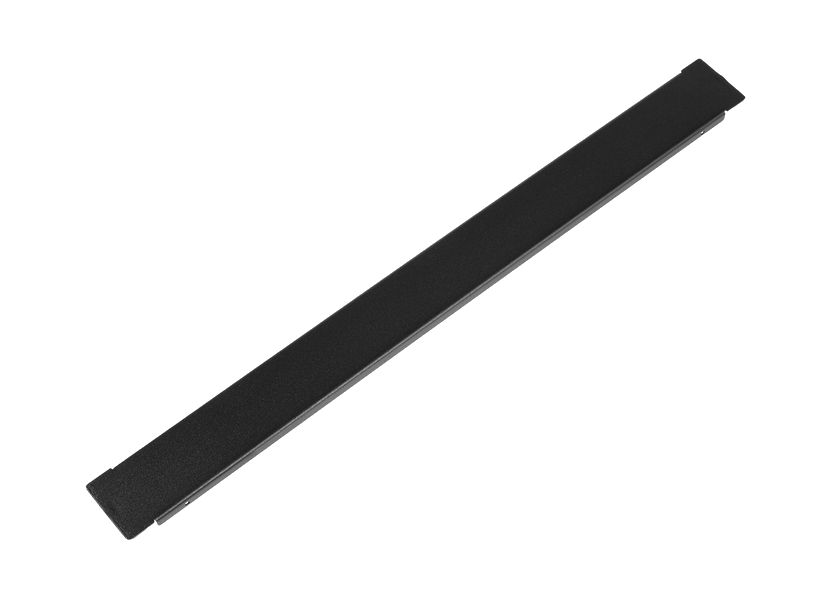

Фальшпанель магнитная 1U, чёрная (ФП-1-М-9005)Сталь с порошково-полимерным покрытием; держится на неодимовых магнитах без инструмента.
| Артикул | ФП-1-М-9005 |
| Высота | 1U (43,6 мм) |
| Ширина | 482,6 мм |
| Глубина | 10 мм |
| Масса | 0,3 кг |
| Цвет | чёрный RAL 9005 |
| Материал | сталь, порошково-полимерное покрытие |
| Магниты | сохраняют свойства до +80 °C |
| Ряд высот по паспорту | 43,6; 88,1; 132,5; 177; 221,5 мм (482,6 × 10 мм) |

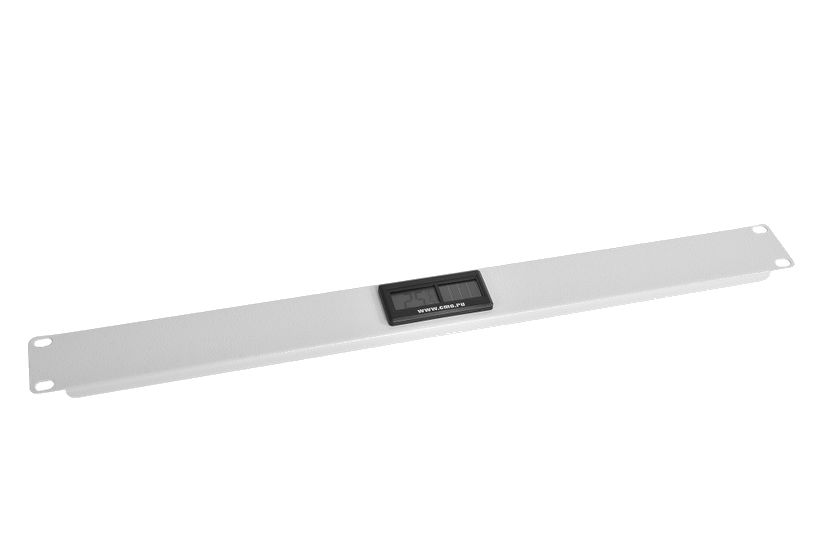

Фальшпанель с термометром 1U (R-FPT-1U)Блокирует свободное место на направляющих и служит для мониторинга температуры в шкафу.
| Артикул | R-FPT-1U |
| Высота | 1U (43,6 мм) |
| Ширина | 482,6 мм |
| Глубина | 19,5 мм |
| Масса | 0,44 кг |
| Материал | металл |
| Цвет | серый RAL 7035 (страница); чёрный порошково-полимерный (паспорт) |
| Комплект | панель, паспорт, комплект крепления — 4 винта и 4 гайки |
Как это работает и подключается
- Пластиковая ФП-1.П: фиксируется на пластиковые защёлки, монтажный инструмент не нужен.
- Магнитная ФП-1-М: крепление без инструмента — неодимовыми магнитами; надёжно держится на окрашенных и оцинкованных стальных направляющих.
- R-FPT-1U: распаковать, вставить в свободное место между двумя 19″ вертикальными (юнитовыми) направляющими, закрепить винтами в направляющие.
Монтаж
- Магнитную панель ставят после монтажа вертикальных юнитовых направляющих: сначала направляющие в заданном месте, потом фальшпанели.
- Для R-FPT-1U нужен комплект крепления (4 винта, 4 гайки): панель закрепляют винтами в юнитовые направляющие.
- Условия транспортирования R-FPT-1U по паспорту: группа 5 ГОСТ 15150–69, от минус 50 до плюс 50 °C, влажность до 98 % при +25 °C; хранение — группа 2 (С).
Примеры
Свободные юниты перед оборудованием
Фальшпанели закрывают неиспользованное место на 19″ плоскости, не дают холодному воздуху уходить и защищают кабельные каналы от механического воздействия и пыли.
Контроль температуры в шкафу
Панель R-FPT-1U ставится как обычная фальшпанель и добавляет термометр на 19″ плоскости.
Частые вопросы
Нужен ли инструмент для монтажа?
Пластиковая и магнитная панели ставятся без инструмента. R-FPT-1U крепится винтами.
Какой срок службы и гарантия?
Для магнитной панели по паспорту срок службы 10 лет, гарантия 24 месяца со дня приобретения. Для R-FPT-1U гарантия 24 месяца с момента ввода, но не более 30 месяцев со дня поставки.
До какой температуры держат магниты?
Сохраняют свойства до +80 °C.
Нюансы и грабли
- Магнитная панель держится только на стальных направляющих (окрашенных или оцинкованных). Для направляющих из других материалов проверяйте.
- Цвет R-FPT-1U: страница изделия — серый RAL 7035, паспорт — порошково-полимерное покрытие чёрного цвета. Если цвет важен, уточняйте у поставщика.
- Электрическое подключение и питание термометра в R-FPT-1U в текстах не описаны; по документам панель предназначена для мониторинга температуры в шкафу.
- В извлечённом тексте паспорта магнитной панели колонка «Высота в юнитах» без цифр: соответствие высот 43,6 / 88,1 / 132,5 / 177 / 221,5 мм числу юнитов не показано (1U = 43,6 мм по странице). Подбирайте по размеру.
- Поставляется в индивидуальной упаковке (плёнка), групповая — коробка по 5 шт.
