ЦМО · настенные кронштейны
КНО-М — настенные телекоммуникационные кронштейны 19″ с регулируемой глубиной
Разборные настенные кронштейны 19″ для открытого размещения небольшого числа активного и пассивного оборудования: 3U, 6U, 9U, 12U, глубина регулируется от 300 до 450 мм.
Модели семейства
КНО-М-3U — 3UМалый кронштейн на 3 юнита, серый.
| Монтажная ёмкость | 3U |
| Высота | 140 мм |
| Ширина | 512 мм |
| Глубина | 450 мм |
| Полезная глубина | 450 мм |
| Распределённая нагрузка | 15 кг |
| Масса | 3,7 кг |
| Толщина металла | не более 2 мм |
| Цвет | серый RAL 7035 |

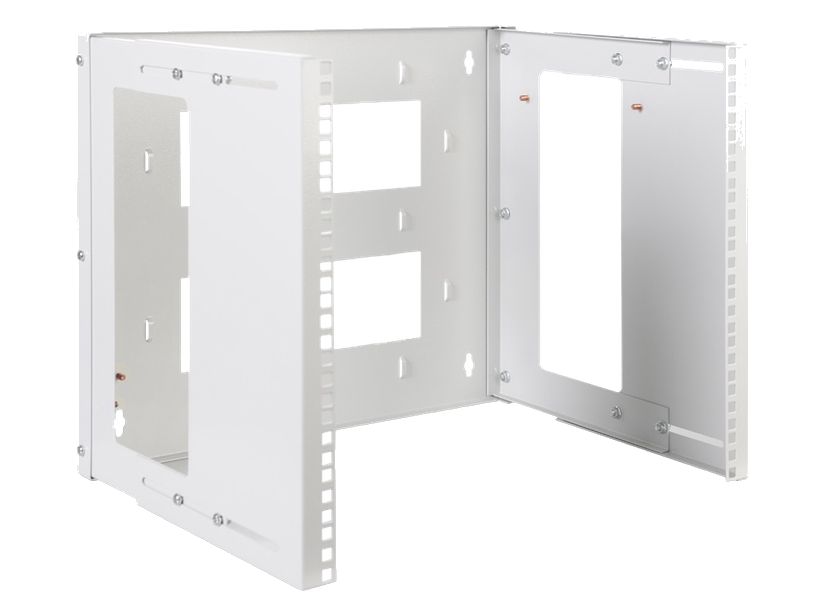

КНО-М-9U — 9UКронштейн на 9 юнитов, серый.
| Монтажная ёмкость | 9U |
| Высота | 407 мм |
| Ширина | 512 мм |
| Глубина | 450 мм |
| Полезная глубина | 450 мм |
| Распределённая нагрузка | 40 кг |
| Масса | 6,7 кг |
| Толщина металла | не более 2 мм |
| Цвет | серый RAL 7035 |

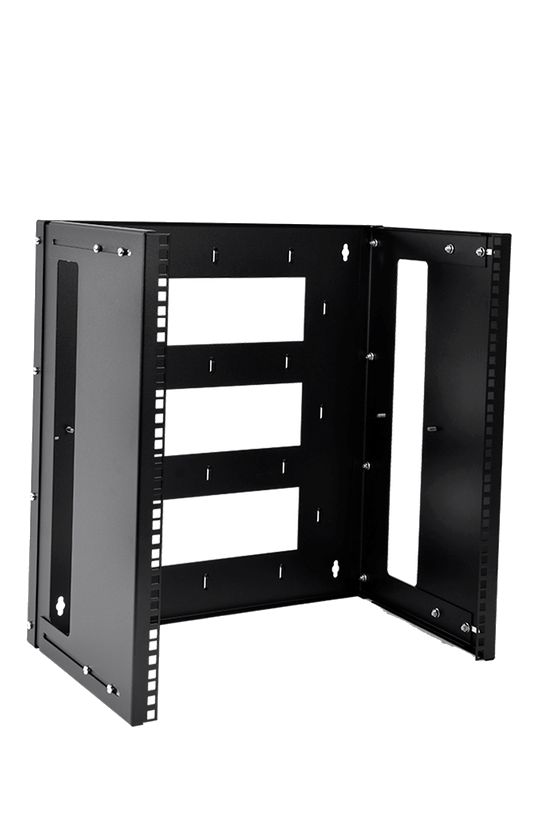

КНО-М-12U-9005 — 12U, чёрныйКронштейн на 12 юнитов, чёрный.
| Монтажная ёмкость | 12U |
| Высота | 540 мм |
| Ширина | 512 мм |
| Глубина | 450 мм |
| Полезная глубина | 450 мм |
| Распределённая нагрузка | 50 кг |
| Масса | 8,3 кг |
| Толщина металла | не более 2 мм |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Конструкция полностью разборная, из пяти элементов; повышенная жёсткость достигается элементами крепления.
- Боковые стенки регулируются по глубине от 300 до 450 мм. В задней и боковых стенках есть технологические окна для удобства монтажа и коммутации.
- В комплект входят самоклеящиеся площадки для крепления стяжек и комплект кабельных стяжек; предусмотрена система заземления.
- Выполнен по IEC 60297 (механические конструкции серии 482,6 мм, 19 дюймов). Серия КНО по высоте: 3U, 6U, 9U, 12U.
Монтаж
- Кронштейн крепится к стене через отверстия в задней стенке.
- Поставляется в компактной упаковке и собирается на месте из пяти элементов.
- Выставьте боковые стенки по глубине оборудования в пределах 300…450 мм.
Примеры
Небольшая точка коммутации
Коммутатор, патч-панель и небольшое активное оборудование на стене без закрытого шкафа.
Частые вопросы
Какая глубина у кронштейна?
Боковые стенки регулируются от 300 до 450 мм.
Какие бывают высоты?
3U, 6U, 9U, 12U; в карточке приведены 3U, 9U и 12U.
Что входит в комплект?
Кронштейн из пяти элементов, самоклеящиеся площадки для стяжек и комплект кабельных стяжек.
Нюансы и грабли
- Кронштейн открытого типа: двери и защиты оборудования от пыли и доступа нет.
- Нагрузка растёт с высотой: 15 кг (3U), 40 кг (9U), 50 кг (12U). Проверьте общий вес оборудования до крепления на стену.
- Страницы не указывают тип стены и крепёж к ней: подбирайте под основание.
- PDF КНО-М со страницы пустой (в нём нет извлекаемого текста), поэтому паспортных данных в карточке нет.
