ЦМО · настенные вертикальные кронштейны для оборудования 19"

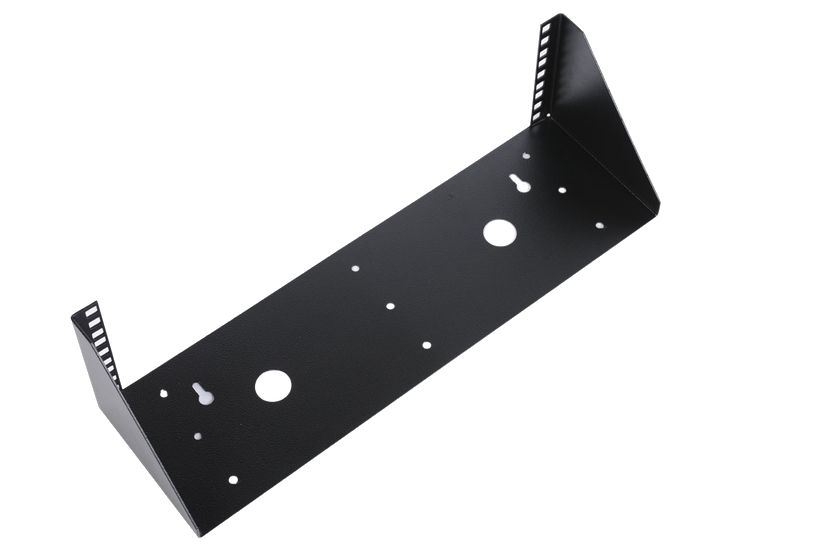

КНО-В — настенный вертикальный телекоммуникационный кронштейн 2U–4U
Цельнометаллический кронштейн для компактного вертикального размещения активного и пассивного телекоммуникационного оборудования на стене. Высота 2U, 3U или 4U, цвет RAL 9005.
Модели семейства
| Монтажная ёмкость | 2U |
| Высота | 150 мм |
| Ширина | 500 мм |
| Глубина | 96 мм |
| Распределённая нагрузка | 30 кг |
| Толщина металла | не более 2 мм |
| Масса | 1,5 кг |
| Цвет | чёрный RAL 9005 |
| Монтажная ёмкость | 3U |
| Высота | 150 мм |
| Ширина | 500 мм |
| Глубина | 140 мм |
| Распределённая нагрузка | 40 кг |
| Толщина металла | не более 2 мм |
| Масса | 1,6 кг |
| Цвет | чёрный RAL 9005 |
| Монтажная ёмкость | 4U |
| Высота | 150 мм |
| Ширина | 500 мм |
| Глубина | 185 мм |
| Распределённая нагрузка | 50 кг |
| Толщина металла | не более 2 мм |
| Масса | 1,8 кг |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Конструкция цельнометаллическая и сборки не требует: кронштейн крепят к стене через отверстия в задней стенке и ставят на него оборудование.
- Кронштейн сделан по стандарту IEC 60 297 «Конструкции механические серии 482,6 (19 дюймов)» — оборудование с 19-дюймовым креплением садится на него по обычным правилам.
Монтаж
- К стене кронштейн крепится через отверстия в задней стенке. Тип и размер крепёжных изделий для стены в описании не указаны — подбирают по материалу стены.
- Держите массу оборудования в пределах «распределённой нагрузки» своего типоразмера: 30 кг для 2U, 40 кг для 3U, 50 кг для 4U.
- Габарит 150 мм по высоте и 500 мм по ширине у всех трёх типоразмеров одинаков; от 2U к 4U растёт глубина — 96, 140 и 185 мм.
Примеры
Кронштейн рассчитан на компактное вертикальное размещение оборудования; по описанию производителя вертикальная установка позволяет разместить оборудование любой глубины.
У ряда растёт и нагрузка: 30 кг у 2U, 40 кг у 3U, 50 кг у 4U. Типоразмер выбирают по массе и высоте оборудования.
Частые вопросы
Какие высоты бывают у ряда КНО-В?
По описанию производителя — 2U, 3U и 4U.
Чем отличаются типоразмеры, кроме высоты в U?
Глубиной (96, 140 и 185 мм), распределённой нагрузкой (30, 40 и 50 кг) и массой (1,5, 1,6 и 1,8 кг). Высота 150 мм и ширина 500 мм у всех одинаковые.
Нужна ли сборка?
Нет, конструкция цельнометаллическая и сборки не требует.
Нюансы и грабли
- Нагрузка в таблице — распределённая. Сосредоточенный груз на одном крае не оговорён; массу размещают равномерно.
- Кронштейны поставляются в оптовой упаковке по две штуки — при заказе одной штуки это учитывают.
- Страницы изделий дают только один цвет — чёрный RAL 9005. Других цветов в этих материалах нет.
