ЦМО · панели и кронштейны 19" с DIN-рейкой

Панели 19" с DIN-рейкой — установка модульного оборудования и промышленных коммутаторов в шкаф

Три панели 19" с DIN-рейкой: кронштейн STK-RACKMNT-2955 (2U), регулируемый по глубине STK-RACKMNT-704KA (2U) и корпус КП-АВ PS-3U (3U) для модулей по DIN 43880.

Панели 19" с DIN-рейкой: STK-RACKMNT и КП-АВ

Модели семейства

STK-RACKMNT-2955Кронштейн 2U с DIN-рейкой для коммутаторов промышленного класса, в том числе Cisco Catalyst 2955; оцинкованная сталь.

Высота	2U, 88 мм
Ширина	482 мм (19")
Глубина	147 мм
Масса	0,8 кг (на странице изделия); в паспорте нетто 0,8 кг, брутто 1,2 кг
Материал	оцинкованная сталь 1,5 мм; DIN-рейка — оцинкованная сталь 1,0 мм
DIN-рейка	35 мм x 15 мм по ГОСТ Р МЭК 60715-2003 (DIN EN 60715)
Комплект крепежа	винт М6х12 — 4 шт., гайка М6 в обойме — 4 шт., шайба пластиковая — 4 шт.
Исполнения по паспорту	STK-RACKMNT-2955, STK-RACKMNT-2955-9005, STK-RACKMNT-5U, STK-RACKMNT-5U-9005; цвета «белый цинк» и «чёрный»

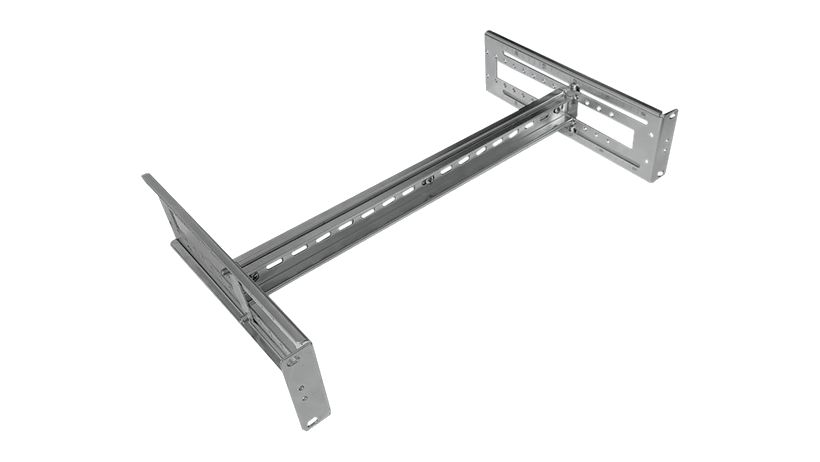

STK-RACKMNT-704KAПанель 2U с DIN-рейкой, регулируемой по вылету, для коммутаторов; цинковое покрытие.

Высота	2U, 88 мм
Ширина	483 мм
Глубина	286 мм
Масса	1,3 кг
Нагрузочная способность	максимум 15 кг
Полезная длина панели	420 мм
Вылет DIN-рейки	от 0 до 230 мм (страница изделия); 18…245 мм (чертёж паспорта)
Цвет	белый цинк

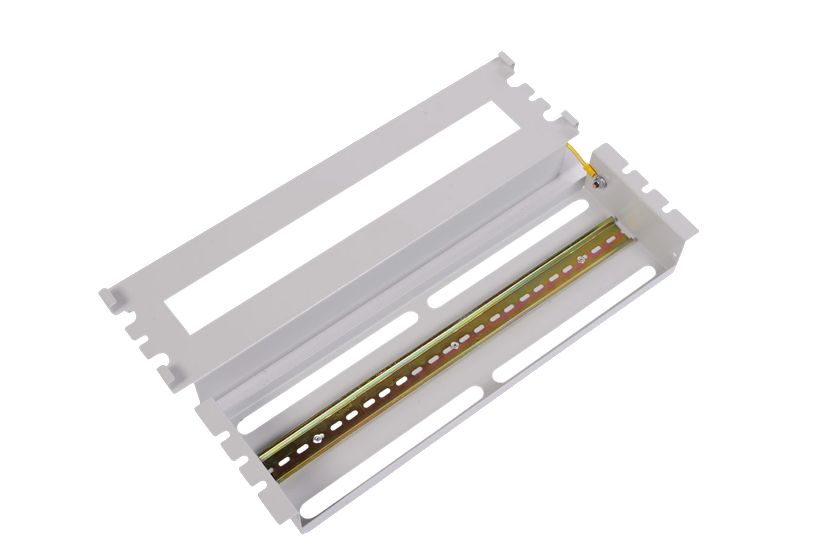

КП-АВ (19" панель с DIN-рейкой PS-3U)Металлический корпус со съёмной передней крышкой для электротехнического оборудования по DIN 43880.

Высота	3U, 133 мм
Ширина	485 мм (страница изделия); 482,6 мм (паспорт)
Глубина	75 мм
Масса	1,8 кг
Цвет	серый RAL 7035; исполнение КП-АВ-9005 — чёрное
Модули типа S	не более 22 шт. шириной 17,5 мм
Кабельные вводы	четыре, 200х15 мм, в задней части панели

Как это работает и подключается

STK-RACKMNT-2955 состоит из кронштейна 2U и установленной на нём DIN-рейки; изделие выполнено в системе несущих конструкций серии 482,6 мм (19") по ГОСТ 28601.2-90 (МЭК 297).
STK-RACKMNT-704KA: DIN-рейку можно выдвигать по вылету в пределах от 0 до 230 мм, чтобы удобно пользоваться установленным оборудованием. С тыльной стороны панели есть рейка с С-образными точками для крепления стяжек и лент-липучек — провода можно уложить по месту.
КП-АВ совместима со всеми линейками 19" оборудования и поставляется в индивидуальной упаковке.

Монтаж

Кронштейны STK-RACKMNT: установите их на нужную высоту и закрепите винтами с шайбами и гайками из комплекта (винт М6х12, гайка М6 в обойме, шайба пластиковая — по 4 шт.).
КП-АВ: зафиксируйте в шкафу или открытой стойке комплектом крепежа; используйте винты и гайки с фиксатором. Подробная инструкция — на сайте производителя в описании изделия.
Условия по паспортам: закрытые помещения, температура от +5 до +40 °C, верхнее значение относительной влажности 45–80 % при 25 °C.
Комплект поставки КП-АВ: панель 19" — 1 шт., комплект крепежа — 1 шт., паспорт — 1 шт.

Примеры

Промышленный коммутатор в 19-дюймовой стойке

STK-RACKMNT-2955 по описанию крепит оборудование с креплением на DIN-рейку, в том числе коммутаторы промышленного класса серии Cisco Catalyst 2955. Если коммутатор нужно выдвинуть вперёд — STK-RACKMNT-704KA с регулировкой вылета рейки.

Модульные аппараты и розетки в шкафу

КП-АВ предназначена для электротехнического оборудования по DIN 43880: съёмная передняя крышка, четыре кабельных ввода сзади, до 22 модулей типа S.

Частые вопросы

Чем отличаются STK-RACKMNT-2955 и STK-RACKMNT-704KA?

Оба 2U с DIN-рейкой 35 мм. У 2955 глубина 147 мм, у 704KA — 286 мм, и DIN-рейка у неё регулируется по вылету; нагрузка 704KA — максимум 15 кг.

Для чего КП-АВ?

Для установки электротехнического оборудования по DIN 43880 в 19-дюймовых шкафах и стойках: до 22 модулей типа S шириной 17,5 мм.

Какая гарантия?

У КП-АВ — 24 месяца со дня приобретения. У кронштейнов — 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки; гарантийный срок хранения не более 6 месяцев.

Нюансы и грабли

Ширина КП-АВ: на странице изделия 485 мм, в паспорте габариты записаны как 133*482,6*75. При расчёте места в стойке берите больший размер.
Для STK-RACKMNT-704KA таблица паспорта даёт глубину 147 мм, а страница изделия и чертёж — 286 мм. Похоже, таблица паспорта скопирована с 2955; ориентируйтесь на 286 мм.
Вылет DIN-рейки у 704KA на странице изделия — от 0 до 230 мм, на чертеже паспорта — 18…245 мм. Это расхождение источников; точный диапазон проверяйте на образце.
У паспорта STK-RACKMNT-2955 в таблице исполнений (2955, 2955-9005, 5U, 5U-9005) при извлечении текста столбцы разошлись, поэтому массы 5U-исполнений здесь не приведены — смотрите оригинал паспорта.
Нагрузка 15 кг указана для 704KA; для 2955 и КП-АВ допустимая нагрузка в этих материалах не указана.
