Нагреватели Rem 60, 100 и 400 Вт — на DIN-рейку в шкафу, 220 В

Нагреватели для поддержания температуры внутри телекоммуникационных и электротехнических шкафов: конвекционный на 60 Вт и два с вентилятором на 100 и 400 Вт. Крепление на DIN-рейку 35 мм.

Нагреватели полупроводниковые Rem для шкафов, 220 В

Модели семейства

HG140-60WКонвекционный нагреватель 60 Вт без вентилятора: алюминиевый профиль даёт естественную тягу. Нагревательный элемент — позистор.

Мощность	60 Вт
Напряжение	220 В
Габариты (В х Ш х Г)	119 x 70 x 60 мм
Масса	0,3 кг
Степень защиты	IP20
Температура эксплуатации и хранения	от -45 до +70 °C
Подключение	трёхполюсный зажим; гибкие провода с наконечниками от 0,5 до 1,5 мм, жёсткие от 0,5 до 2,5 мм
Цвет	чёрный

HGL046-100WНагреватель 100 Вт с осевым вентилятором для равномерной температуры в шкафах разных размеров. Нагревательный элемент резистивного типа.

Мощность	100 Вт
Напряжение	220 В
Габариты (В х Ш х Г)	137 x 60 x 107 мм
Масса	0,2 кг (характеристики товара); в описании — 1,1 кг
Степень защиты	IP20
Температура эксплуатации и хранения	от -45 до +70 °C
Подключение	трёхполюсный зажим 1.5 мм, максимальный момент затяжки 0,8 Нм
Вентилятор	в нижней части корпуса, «45м/ч»; срок службы 50 000 ч при 25 °C

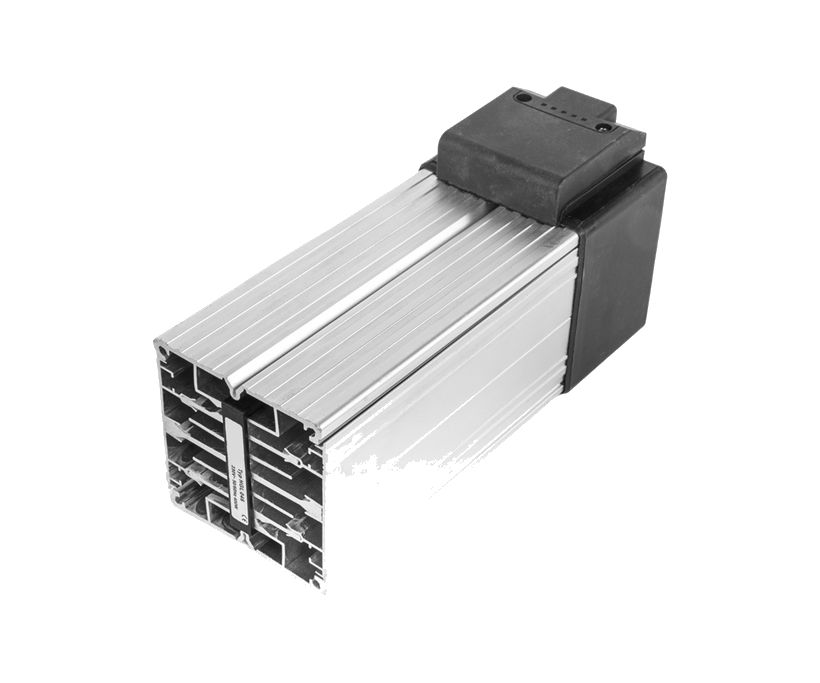

HGL046-400WНагреватель 400 Вт с осевым вентилятором, старший по мощности типоразмер ряда.

Мощность	400 Вт
Напряжение	220 В
Габариты (В х Ш х Г)	217 x 85 x 107 мм
Масса	1,4 кг
Степень защиты	IP20
Температура эксплуатации и хранения	от -45 до +70 °C
Подключение	трёхполюсный зажим 1.5 мм, максимальный момент затяжки 0,8 Нм
Вентилятор	в нижней части корпуса, «45м/ч»; срок службы 50 000 ч при 25 °C

Как это работает и подключается

Нагреватель на 60 Вт греет конвекцией: продолговатый корпус из алюминиевого профиля создаёт естественную тягу, поэтому температура в шкафу распределяется равномерно. Нагревательный элемент — позистор, ограничивающий максимальную температуру.
Нагреватели HGL046 имеют встроенный осевой вентилятор. Нагревательный элемент резистивный: он ограничивает максимальную температуру в случае отказа вентилятора.
У всех трёх моделей нагревательный элемент ограничивает температуру, но использование терморегулятора не исключает — то есть поддержание нужной температуры в шкафу по-прежнему отдают термостату.

Монтаж

Крепление — на DIN-рейку 35 мм.
Подключение — трёхполюсным зажимом. Для HG140-60W предусмотрены гибкие провода с наконечниками от 0,5 до 1,5 мм и жёсткие провода от 0,5 до 2,5 мм.
У HGL046-100W и HGL046-400W зажим трёхполюсный, 1.5 мм, момент затяжки не более 0,8 Нм.
Температура эксплуатации и хранения — от -45 до +70 °C, степень защиты IP20.

Примеры

Небольшой настенный шкаф без вентилятора

60 Вт, конвекционный нагреватель: алюминиевый профиль даёт естественную тягу и распределяет тепло.

Шкаф, где нужна равномерная температура по высоте

Нагреватели 100 и 400 Вт с осевым вентилятором — по описанию производителя для равномерной температуры в шкафах различных размеров.

Частые вопросы

Чем отличаются 60 Вт и 100/400 Вт?

60 Вт — конвекционный нагреватель без вентилятора с позистором; 100 и 400 Вт — с осевым вентилятором и резистивным нагревательным элементом.

Как крепятся?

На DIN-рейку 35 мм.

Нужен ли отдельный терморегулятор?

Производитель указывает, что ограничение температуры элементом использование терморегулятора не исключает; управление включением нагревателя на страницах не описано.

Какие габариты в паспорте?

На чертеже паспорта перечислены габариты 60х137х107, 60х147х107, 85х177х107 и 85х217х107 мм; без привязки к мощности. Размеры 100 и 400 Вт (137 x 60 x 107 и 217 x 85 x 107 мм) среди них есть, 60-ваттной модели 119 x 70 x 60 мм — нет.

Нюансы и грабли

Масса HGL046-100W: в характеристиках товара 0,2 кг, а в текстовом описании — 1,1 кг. При расчёте нагрузки на DIN-рейку берите большее значение.
Производительность вентилятора записана на странице как «45м/ч» — единица в тексте неполная; не считайте это точным значением расхода.
Собственное ограничение температуры нагревательного элемента не заменяет терморегулятор: управление включением нагревателя в страницах изделий не описано.
