Кабельные органайзеры ГКО, ГКЗ и СМ — горизонтальные панели 19" и одинарные скобы
Металлические органайзеры для укладки коммутационного кабеля: горизонтальные ГКО с кольцами и ГКЗ с крышкой на 2U, а также одинарные СМ для фиксации кабеля на шкафу или стойке.
Модели семейства
ГКО-2-6-9005Горизонтальный органайзер 19" 2U с шестью металлическими кольцами, чёрный.
| Высота | 2U, 88 мм |
| Ширина | 482,6 мм |
| Глубина | 85 мм (страница изделия); 82 мм (каталожная таблица ЦМО) |
| Конструкция | цельнометаллическая панель высотой 2U, 6 металлических колец на лицевой стороне |
| Цвет | чёрный RAL 9005, порошково-полимерное покрытие |
| Масса | 0,71 кг (каталожная таблица ЦМО) |

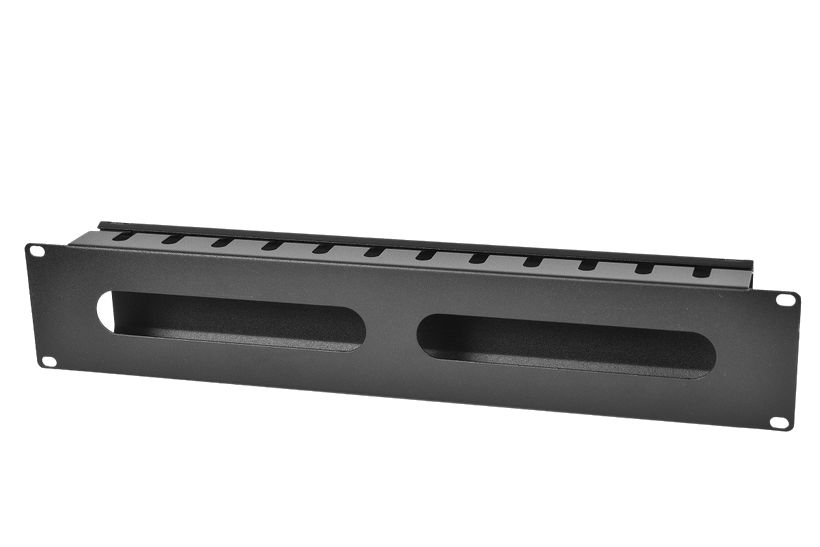

ГКЗ-2U-9005Горизонтальный органайзер 19" 2U с крышкой, которая защёлкивается на корпусе; чёрный.
| Высота | 2U, 88,1 мм (страница изделия); 91 мм (каталожная таблица ЦМО) |
| Ширина | 482,6 мм |
| Глубина | 57 мм |
| Масса | 1,1 кг (страница изделия); 1,00 кг (каталожная таблица ЦМО) |
| Материал | металл |
| Цвет | чёрный RAL 9005 |

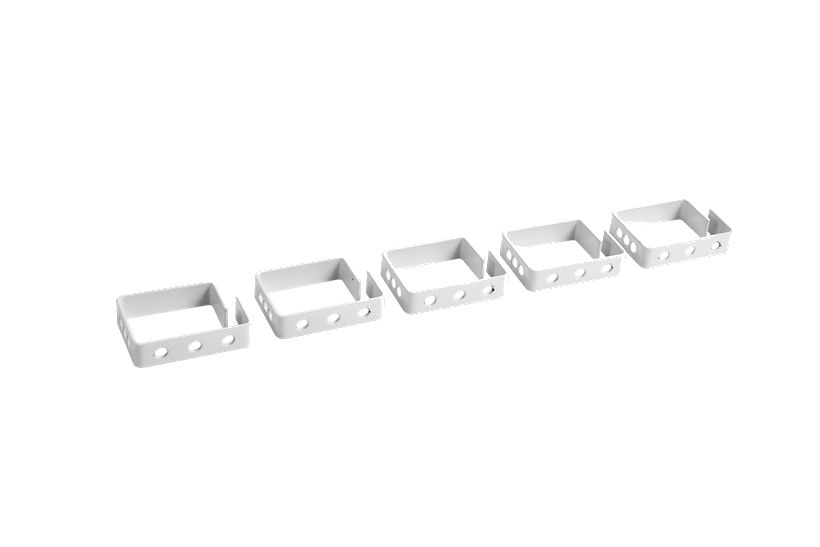

СМ-5Одинарный органайзер размером 65х45 мм, комплект из пяти штук, для дополнительной фиксации коммутационного кабеля.
| Габариты (В x Ш x Г) | 67 x 16 x 47 мм |
| Комплект | 5 шт. |
| Масса комплекта | 0,27 кг (страница изделия); для одной СМ 0,06 кг (каталожная таблица ЦМО) |
| Крепление | три отверстия на широкой и на узкой стороне |
| Материал | металл с порошково-полимерным покрытием |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- ГКО-2-6: цельнометаллическая панель высотой 2U, на лицевой стороне шесть металлических колец для фиксации кабеля.
- ГКЗ-2U: крышка защёлкивается на корпусе и защищает кабели от внешнего воздействия.
- СМ-5: одинарный органайзер размером 65 х 45 мм, для крепления на шкафах и стойках по отверстиям.
- Состав ряда по каталожной таблице ЦМО. Серый и чёрный (суффикс -9005) варианты каждой позиции. Горизонтальные 19": ГКО-Щ-1 (со щётками), ГКО-Л-1, ГКО-4.62 и ГКО-О-4.62 (1U, 4 кольца; второй — с окнами), ГКО-1-6 и ГКО-2-6 (6 колец), ГКО-1-9 и ГКО-2-9 (9 колец), ГКО-У и ГКО-У-2 (крепление стяжек), ГКО-О-1 и ГКО-О-2 (с окнами для кабеля), ГКО-П-1, ГКО-П-2 и ГКО-П-3 (с пластиковыми пальцами), ГКЗ-1U и ГКЗ-2U (с крышкой). Отдельно: ГКО-45-100, лоток ГКО-Л-СП для шкафов ШТК-СП. Одинарные: СМ (65 х 45 мм), СБ (90 х 65 мм), СБ-Б (изогнутый). ГКО-Щ-1 — 43,6*482,6*18,5 мм; 0,29 кг; ГКО-Л-1 — 81,5*482,6*78,8 мм; 0,65 кг; ГКО-П-1, ГКО-П-2, ГКО-П-3 — высота 43,6, 88,1 и 132,5 мм; ширина 482,6, глубина 124 мм; 0,95, 1,26 и 1,75 кг; ГКО-45-100 — 80*18*450...1000 мм; 1,30 кг; СМ / СБ / СБ-Б — 67*16*47, 67*16*93 и 39*43*93 мм; 0,06, 0,075 и 0,055 кг.
Монтаж
- Горизонтальные органайзеры выполнены под ширину 19" (482,6 мм) и занимают 2U в шкафу или открытой стойке.
- СМ крепят к шкафам и стойкам через три отверстия, расположенные на широкой и узкой стороне органайзера.
Примеры
Укладка коммутационных шнуров в 19" шкафу
Горизонтальные органайзеры серии ГКО предназначены для удобного размещения коммутационного кабеля: на лицевой стороне ГКО-2-6 шесть металлических колец.
Скрытая укладка кабеля
ГКЗ-2U имеет крышку, которая защёлкивается на корпусе, прячет кабели и удерживает их внутри; пазы в корпусе позволяют подвести кабель к нужному оборудованию.
Фиксация кабеля там, где ГКО и ВКО не встанут
Одинарный СМ — для дополнительной фиксации коммутационного кабеля, а также для размещения кабеля на внешней стороне шкафов и открытых стоек.
Частые вопросы
Для чего нужны одинарные СМ?
Для дополнительной фиксации коммутационного кабеля там, где нельзя поставить ГКО и ВКО, и для размещения кабеля снаружи шкафов и открытых стоек.
Чем ГКЗ отличается от ГКО?
У ГКЗ есть крышка, которая защёлкивается на корпусе и скрывает кабели; у ГКО кабель фиксируют на кольцах на лицевой стороне.
Бывают ли органайзеры не только чёрные?
Каталожная таблица ЦМО даёт серый и чёрный (артикул -9005) варианты для каждой позиции.
Нюансы и грабли
- Размеры на страницах и в каталожной таблице ЦМО местами расходятся: глубина ГКО-2-6 — 85 мм (страница) и 82 мм (таблица); высота ГКЗ-2U — 88,1 и 91 мм, масса — 1,1 и 1,00 кг. Для расчёта места берите больший размер, окончательно проверяйте на образце.
- СМ-5 — комплект из пяти штук (масса комплекта 0,27 кг), а в каталожной таблице масса одной СМ — 0,06 кг; не путайте массу комплекта с массой одной штуки.
- Артикул чёрного исполнения заканчивается на -9005; без суффикса — серый. Для СМ-5 на странице указан серый RAL 7035.
