Полки перфорированные СВ, СВ-У и выдвижные ТСВ — для нестандартного оборудования в 19-дюймовом шкафу
Перфорированные полки 1U для нестандартного оборудования в шкафах и открытых стойках: стационарные СВ до 45 кг, усиленные СВ-У до 100 кг и выдвижные ТСВ на телескопических направляющих.
Модели семейства
СВ-39Стационарная перфорированная полка 1U, глубина 390 мм; серая RAL 7035. Четыре точки крепления к вертикальным юнитовым направляющим.
| Высота | 1U, 25 мм |
| Ширина | 496 мм |
| Глубина | 390 мм |
| Распределённая нагрузка | 45 кг |
| Конструкция | стационарная |
| Масса | 2 кг |
| Цвет | серый RAL 7035 |

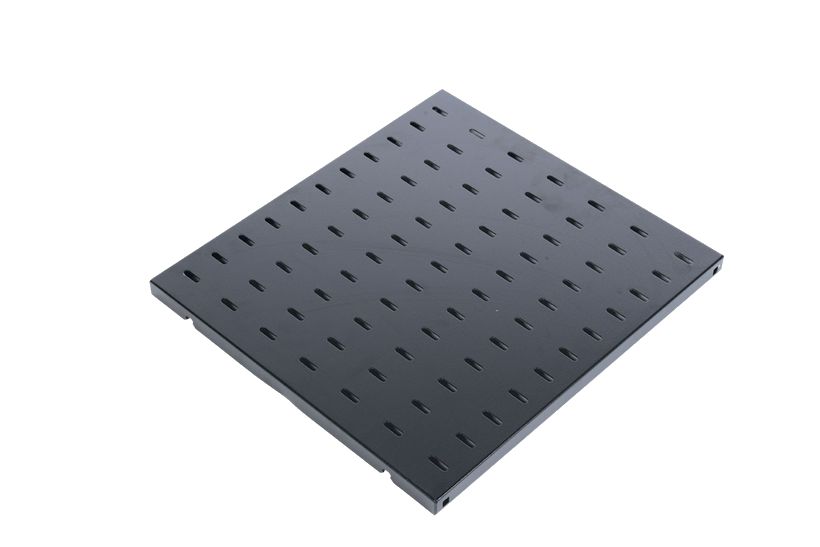

СВ-58У-9005Усиленная перфорированная полка 1U глубиной 580 мм с дополнительными рёбрами жёсткости, чёрная.
| Высота | 1U, 25 мм |
| Ширина | 496 мм |
| Глубина | 580 мм |
| Распределённая нагрузка | 100 кг |
| Конструкция | усиленная |
| Масса | 3,3 кг |
| Цвет | чёрный RAL 9005 |

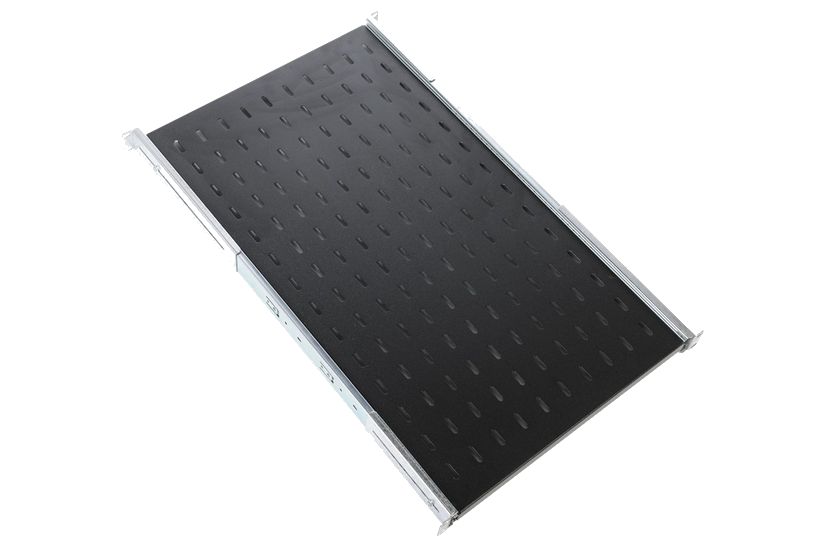

ТСВ-75-9005Выдвижная перфорированная полка 1U глубиной 750 мм на телескопических направляющих, чёрная.
| Высота | 1U, 43,5 мм |
| Ширина | 420 мм (страница изделия); 446 мм (таблица паспорта) |
| Глубина | 750 мм |
| Распределённая нагрузка | 30 кг |
| Конструкция | выдвижная |
| Масса | 6 кг |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Полки СВ имеют четыре точки фиксации к вертикальным юнитовым направляющим шкафов и открытых стоек; развитая перфорация даёт свободный проход охлаждающему воздуху.
- ТСВ: телескопические направляющие обеспечивают плавное выдвижение, монтажные кронштейны фиксируют полку к вертикальным направляющим в четырёх местах, а глубина кронштейнов регулируется — полку можно поставить на нужную глубину.
- Полки выполнены в системе несущих конструкций 482,6 мм по ГОСТ 28601.2 (19-дюймовые конструктивы по МЭК 297) и подходят ко всем сериям телекоммуникационных шкафов.
- Состав серий по таблице паспорта. Серый вариант — артикул без суффикса, чёрный — с -9005. СВ — стационарные до 45 кг; СВ-У — усиленные до 100 кг; СВ-АК — аккумуляторные до 200 кг; ТСВ — выдвижные до 30 кг; МС — консольные; ТСВ-Д — полка (ящик) для документации. СВ (до 45 кг), глубины — 390, 450, 580, 620, 750, 1000 мм; масса 2,0 / 2,5 / 3,0 / 3,2 / 3,6 / 4,9 кг; СВ-У (до 100 кг), глубины — 450, 580, 620, 750, 1000 мм; масса 3,0 / 3,3 / 3,8 / 4,4 / 7,7 кг; ТСВ (до 30 кг), глубины — 350, 450, 580, 620, 750, 1000 мм; масса 2,9 / 3,5 / 4,6 / 4,8 / 6,0 / 7,0 кг.
Монтаж
- Полки поставляются в индивидуальной упаковке с комплектом крепления. ТСВ поставляются разобранными: по паспорту в комплект входят полка, четыре кронштейна крепления, две телескопические направляющие и комплект для сборки и установки.
- Для установки ТСВ-100 в шкафы ШТК-СП глубиной 1200 мм необходимо демонтировать кабельный органайзер и раздвинуть направляющие на всю глубину.
- Для установки полки малой глубины в шкафы серии ШРН паспорт требует докупить комплект юнитовых направляющих ВН-ШРН-Х.
- Условия по паспорту: закрытые помещения, температура от +5 до +40 °C, верхнее значение влажности 45–80 % при 25 °C.
Примеры
Нестандартное оборудование без собственного крепления
Полки СВ рассчитаны на размещение нестандартного оборудования в телекоммуникационных шкафах и открытых стойках.
Оборудование, к которому нужен частый доступ
ТСВ — для нестандартного оборудования, которое требует периодического обслуживания, для документации и для временного размещения диагностического и монтажного оборудования.
Тяжёлое оборудование
СВ-У с дополнительными рёбрами жёсткости несёт до 100 кг; в таблице паспорта есть и аккумуляторные СВ-АК на 200 кг.
Частые вопросы
Чем СВ отличается от ТСВ?
СВ — стационарная, до 45 кг; ТСВ — выдвижная на телескопических направляющих, до 30 кг.
Бывают ли полки на 100 кг?
Да, серия СВ-У с дополнительными рёбрами жёсткости несёт нагрузку до 100 кг.
Какой срок службы и гарантия?
По паспорту срок службы изделия 10 лет, гарантийный срок эксплуатации — 24 месяца со дня приобретения.
Нюансы и грабли
- Ширина ТСВ-75: на странице изделия 420 мм, в таблице паспорта у серии ТСВ — 446 мм. Расхождение источников; при тесном шкафе проверяйте по образцу.
- Нагрузка у серий разная: 45 кг у СВ, 100 кг у СВ-У, 30 кг у выдвижных ТСВ. Артикул читается по суффиксу: «У» — усиленная, «АК» — аккумуляторная, ТСВ — выдвижная.
- В шкафы ШРН полка малой глубины требует докупить юнитовые направляющие ВН-ШРН-Х; в комплект полки они не входят.
- В ШТК-СП глубиной 1200 мм полка ТСВ-100 не встанет без демонтажа кабельного органайзера и раздвижки направляющих.
