ЦМО · модули вентиляторные для шкафов
R-FAN — вентиляторные модули для шкафов и стоек 19": 1, 2, 3 и 6 вентиляторов
Осевые вентиляторные модули Rem для температурного режима в шкафах и стойках. От 1 до 6 вентиляторов, питание ~230 В или 36...48 В DC, опции: терморегулятор или контроллер с дисплеем.
Модели семейства
R-FAN-1JМодуль с одним вентилятором для отвода воздуха в шкафах ШРН 10". Подключение через колодку (клеммник).
| Высота | 42 мм |
| Ширина | 165 мм |
| Глубина | 200 мм |
| Максимальная мощность потребления | 16 Вт |
| Количество вентиляторов | 1 |
| Цвет | серый RAL 7035 |
| Средняя наработка на отказ | 40000 часов |
| Монтаж | в крышу шкафов ШРН-10" |

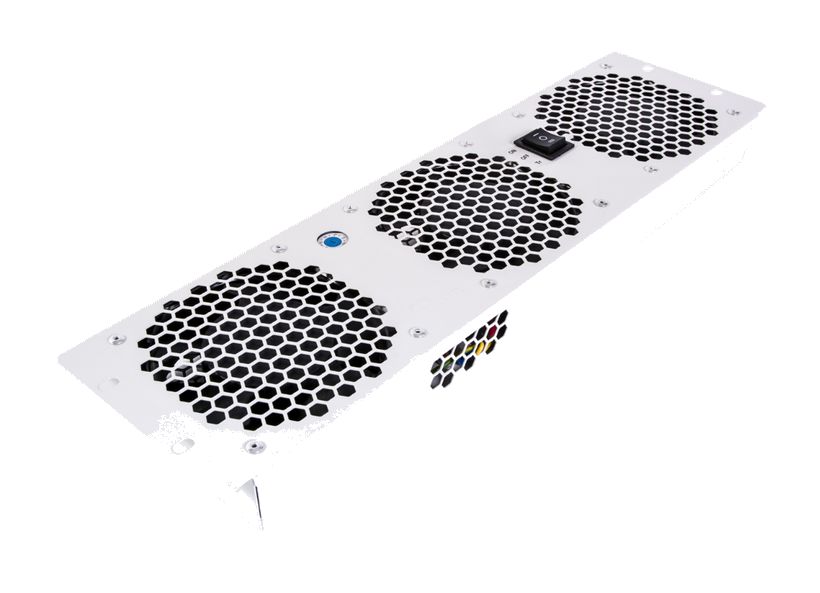

R-FAN-3T-3UМодуль 3U с тремя односкоростными осевыми вентиляторами и терморегулятором для нагнетания воздуха в шкафы ЦМО и Elbox; монтаж в 19-дюймовые конструктивы.
| Номинальное напряжение | 230 В |
| Высота | 3U, 133 мм |
| Ширина | 483 мм |
| Глубина | 50 мм |
| Максимальная мощность потребления | 48 Вт (страница изделия) |
| Масса | 3,3 кг |
| Количество вентиляторов | 3 |
| Включение / выключение | порог включения задаётся от 0 до +60 °C; выключение — понижение температуры на 7 °C от заданной |
| Подключение питания | разъём IEC 320 C14 |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- Модуль вентиляторный предназначен для поддержания оптимального температурного режима в телекоммуникационных шкафах и стойках, не бытового назначения; в зависимости от модели монтируется в 19-дюймовые конструктивы по МЭК 297 или в системы несущих конструкций 482,6 мм по ГОСТ 28601.2.
- Терморегулятор электромеханический «ON-OFF-TR»: диапазон настройки 0 ... +60 °С, гистерезис включения/отключения 7 °С (точность ±4 °С). «ON» — модуль включён постоянно, «OFF» — отключён, «TR» — включается и отключается по команде терморегулятора.
- Контроллер с дисплеем (код K): питание ~230 В, максимальная потребляемая мощность 3 Вт, диапазон измерений и настройки –50 ... +99 °С, точность ±1 °С (–40 ... +50 °С), в остальном диапазоне ±2...3 °С; кабель выносного датчика температуры 2 м.
- Принадлежности: фальшпанель с термометром R-FPT-1U (автономное питание — солнечная батарея и Lr44, диапазон –50 ... +150 °С, кабель датчика 1 м, 45×483×20 мм); фильтр R-FAN-F-IP21 (IP21, синтепон 150 г/м²) и фильтр для всепогодных шкафов R-FAN-F-IP55 (IP55, элемент AP 092).
- Обозначение и параметры ряда R-FAN-1 / 2 / 3 / 6 по паспорту. Структура обозначения R-FAN-XXXXXX: количество вентиляторов от 1 до 6; K — контроллер с дисплеем, T — электромеханический терморегулятор с выключателем; J — клеммник, без символа — C14 IEC 60320; 1U (44,5 мм) или 3U (133,4 мм), без символа — в 19" стойки не монтируется; 36V-48V — питание 36...48 В DC, без символа — ~230 В AC; 9005 — чёрный RAL 9005, без символа — серый RAL 7035. Пример: R-FAN-3TJ-3U-36V-48V-9005. Количество вентиляторов — 1, 2, 3 и 6 (серии R-FAN-1, -2, -3, -6); Питание — ~230 В (AC) или 36...48 В (DC); рабочее напряжение DC — 36...52,8 В; Максимальная потребляемая мощность — AC — 16, 32, 51 и 99 Вт; DC — 20, 30 и 60 Вт (соответствие столбцам моделей при извлечении текста нарушено); Скорость вращения — 2200 об/мин (AC); 2800 об/мин (DC), ±10 %; Свободный воздушный поток — AC — 120, 240, 360 и 720 м³/ч; DC — 360, 540 и 1080 м³/ч, ±10 %; Максимальный уровень шума — AC — 35, 38, 40 и 42 дБА; DC — 42, 44 и 46 дБА; Габариты (В×Д×Г, не более) — 45×200×170, 45×435×170, 45×483×220, 45×483×410 мм; модели 3U — 133×483×50 мм; Масса (не более) — 1,1; 2,6; 6,1 и 3,3 кг; Рабочие условия — 0…60 °С; влажность без конденсации 5...90 %; климатическое исполнение УХЛ4.2; IP20.
Монтаж
- Места установки по паспорту: R-FAN-1 — в крышу шкафов ШРН-10"; R-FAN-2(3) — в крышу или основание шкафов серий ШРН-XX и ШТК-XX (кроме ШТК-СП); R-FAN-3(6)-1U и R-FAN-2(3)-3U — в 19" конструктивы; фильтры R-FAN-F-IP21(IP55) — в крышу или дверь всепогодных шкафов ШТВ-XX.
- Комплект крепежа: R-FAN-1 — гайка зубчатая M4 (4 шт.); R-FAN-2(3) — винты М6×12 и М6×45 (по 6 шт.); R-FAN-2(3)-3U — винты М6×16 и гайки М6 с защёлкой (по 4 шт.); R-FAN-3-1U и R-FAN-6-1U — кронштейны для горизонтального и вертикального монтажа, болты, шайбы и ключ шестигранный.
- Все монтажные работы — только с обесточенным кабелем. Для подключения использовать медный многожильный кабель (шнур) в ПВХ-оболочке с сечением жил не ниже 0,75 мм²; на многожильные провода в клеммнике ставить наконечники.
- Цвета проводов по паспорту: DC — «+» красные, «−» чёрные; AC — L и N чёрные, PE зелёно-жёлтый. Изделие обязательно подключить к заземлению установки или здания; класс защиты от поражения током I (для ~230 В).
- После хранения или транспортирования при низких температурах перед включением выдержать в тёплом помещении не менее 2 часов.
- Не допускать контакта с водой, агрессивными или легковоспламеняющимися жидкостями, газами и парами, попадания посторонних предметов внутрь. Самостоятельно не разбирать, не вносить изменения, не эксплуатировать при внешних механических повреждениях.
Примеры
Малогабаритный настенный шкаф 10"
R-FAN-1J — один вентилятор в крышу шкафа ШРН-10" для отвода воздуха.
Охлаждение оборудования в 19-дюймовой стойке
R-FAN-3T-3U — три вентилятора и терморегулятор в корпусе 3U; монтируется в 19-дюймовый конструктив.
Шкаф в запылённом помещении
К R-FAN-2(3) предусмотрены фильтры R-FAN-F-IP21 и R-FAN-F-IP55 — фильтр монтируется уплотнителем к модулю.
Частые вопросы
Как расшифровать R-FAN-3TJ-3U-36V-48V-9005?
Три вентилятора, терморегулятор (T), клеммник (J), 3U, питание 36...48 В DC, цвет чёрный RAL 9005.
Какое питание у модулей?
~230 В (AC) или 36...48 В (DC), в зависимости от исполнения. Контроллер с дисплеем (код K) питается от ~230 В.
В каком диапазоне температур работают?
Диапазон рабочих температур — 0…60 °С, влажность без конденсации 5...90 %.
Какая гарантия?
Гарантийный срок эксплуатации — 24 месяца с даты продажи (при отсутствии отметки — с даты изготовления); срок службы — не менее 24 месяцев.
Нюансы и грабли
- Габарит R-FAN-1J: на странице 42×165×200 мм (высота, ширина, глубина), в паспорте для 1-вентиляторных моделей 45×200×170 мм (В×Д×Г, не более). Оси подписаны по-разному; для расчёта места берите большие значения.
- Мощность R-FAN-3T-3U на странице изделия — 48 Вт; среди AC-значений паспорта есть 51 Вт, но к какой модели оно относится, по тексту не установить. Проверьте по этикетке модели.
- Глубина модуля может быть больше паспортной: некоторые компоненты увеличивают её до 195 мм.
- Модули 1U с выдвижными кронштейнами: глубина по паспорту — для задвинутых кронштейнов, выдвижение кронштейнов до 165 мм у R-FAN-3 и до 330 мм у R-FAN-6.
- Фильтры R-FAN-F-IP21(IP55) совместимы только с R-FAN-2(3) (кроме моделей 1U и 3U); IP21 — для шкафов ШРН-XX (кроме ШРН-10") и ШТК-XX (кроме ШТК-СП), всепогодных ШТВ-XX; IP55 — только для всепогодных шкафов ШТВ-XX.
- Шумовые и воздушные характеристики паспорта для AC и DC различаются (DC быстрее: 2800 против 2200 об/мин, и шумнее); при выборе учитывайте тип питания.
