Rem-16 с АВР — блок розеток с автоматическим вводом резерва
Однофазный блок розеток REM с двумя вводами A и B: при потере питания на основном вводе сам переключается на резервный. 16 А, OLED-дисплей, RS-485 (Modbus-RTU).
Модели семейства
Rem-16 с АВР, 2 × C19, вход 2 × C20, 19″ 1U (R-16-2C19-T-440)Две розетки C19, два ввода — вилки C20 на корпусе. Подключение к контроллеру R-2MC по Modbus.
| Обозначение в спецификации | R-16-2C19-T-440-2xC20 |
| Типоразмер | 19″ 1U |
| Розетки | 2 × IEC 60320 C19 |
| Вводы питания | 2 вилки IEC 60320 C20 на корпусе |
| Номинал | ≈230 В, 50 Гц, 16 А; мощность 3,7 кВт |
| Размеры В × Д × Г | 45 × 484 × 60 мм |
| Масса | не более 1 кг |
| Защита от КЗ | предохранитель 1 × 15 А |

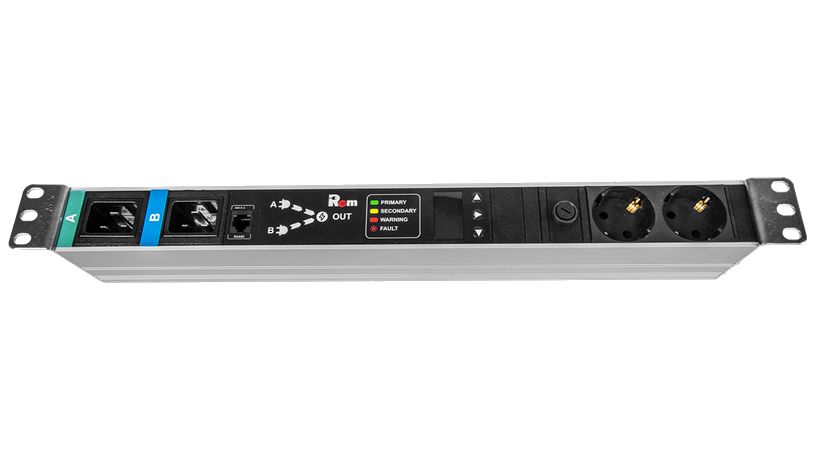

Rem-16 с АВР, 2 × Schuko, вход 2 × C20, 19″ 1U (R-16-2S-T-440)Те же параметры, но две розетки Schuko вместо C19.
| Обозначение в спецификации | R-16-2S-T-440-2xC20 |
| Типоразмер | 19″ 1U |
| Розетки | 2 × Schuko |
| Вводы питания | 2 вилки IEC 60320 C20 на корпусе |
| Номинал | ≈230 В, 50 Гц, 16 А; мощность 3,7 кВт |
| Размеры В × Д × Г | 45 × 484 × 60 мм |
| Масса | не более 1 кг |
| Защита от КЗ | предохранитель 1 × 15 А |

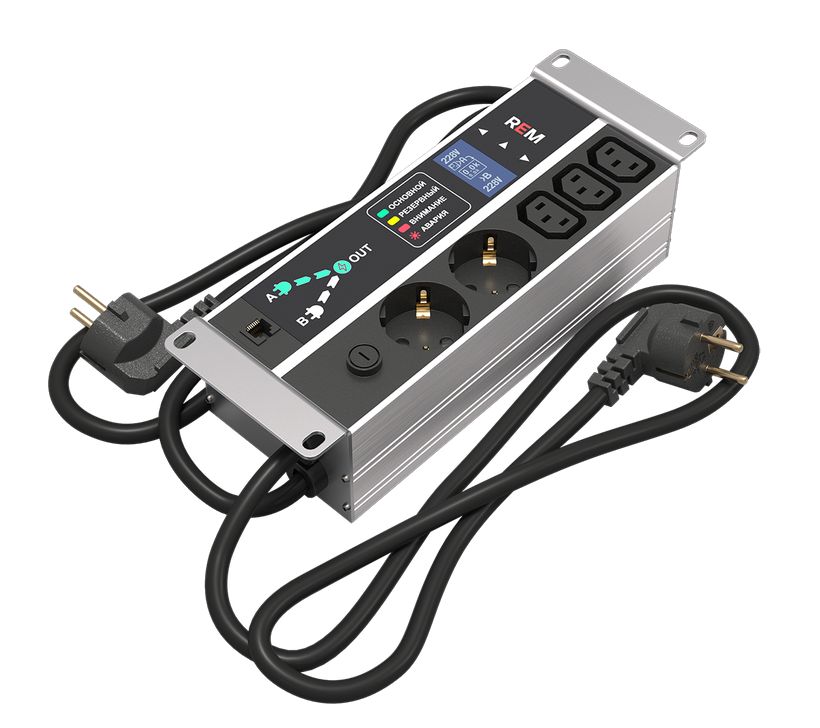

Rem-16 с АВР, 2 × Schuko + 3 × C13, 10″ 2U, два шнура 1,8 м (R-16-2S-3C13-T-220-1.8(1.8)-S(S))Версия для 10″ шкафов: занимает два юнита, питается двумя шнурами с вилками Schuko, к розеткам подключается до 5 устройств.
| Типоразмер | 10″ 2U |
| Розетки | 2 × Schuko, 3 × C13 |
| Вводы питания | два шнура 1,8 м с вилками Schuko |
| Номинал | 230 В, 1 × 16 А; мощность 3,7 кВт |
| Размер корпуса В × Ш × Г | 89 × 270 × 60 мм |
| Материал | алюминий |
| Степень защиты | IP20 |
Как это работает и подключается
- Два ввода питания A и B. Приоритетным можно сделать любой из них либо включить режим AUTO — тогда приоритетным считается ввод, который используется сейчас.
- Если на основном вводе пропало питание или параметры вышли за допустимые пределы, блок сам переключает нагрузку на резервный ввод. Переключение идёт за короткий промежуток времени (по спецификации 19″ версий — 12…14 мс, настраивается).
- По спецификации 19″ версий блок измеряет U, I, P и F: напряжение 80…400 В (RMS), ток 0,1…40 А, точность 1 %.
- Настройка и управление: на месте через OLED-дисплей 1,3″ с тремя кнопками, по RS-485 (Modbus-RTU) или удалённо через PDU R-xMC.
- Сетевой мониторинг — при подключении к контроллеру Rem-2MCx. Собственных Ethernet-портов и резервного питания ComPWR у блока нет.
Монтаж
- Блок 19″ ставится горизонтально, занимает 1U; монтажный комплект — винты М6×16 и гайки М6 с защёлкой, по 4 шт.
- Вводы A и B у 19″ версий — две вилки C20 на корпусе; у 10″ версии — два шнура по 1,8 м с вилками Schuko.
- Рабочая среда: +5…+60 °C, влажность 0…95 % без конденсации; степень защиты IP20, климатическое исполнение УХЛ4 по ГОСТ 15150.
- Входное напряжение для питания оборудования 160…280 VAC (в скобках в спецификации — 90…280 VAC).
Примеры
Трансформатор и генератор
Ввод A — трансформаторная линия, ввод B — генераторная: при пропадании сети блок уходит на резерв.
Две трансформаторные линии
Оба ввода от трансформаторных линий; приоритетный можно задать вручную или оставить режим AUTO.
Работа за ИБП
АВР настраивается для ИБП с модифицированной синусоидой (трапецией) и для ИБП со схемой bypass, которая кратковременно прерывает выход при переходе на батарею.
Частые вопросы
Сколько вводов и как выбрать приоритетный?
Два, A и B. Приоритетным задаётся любой из них либо режим AUTO.
Сколько устройств подключается?
У 19″ версий — до 2 (розетки C19 или Schuko), у 10″ версии — до 5 (3 × C13 и 2 × Schuko).
Через что настраивается?
Через встроенный OLED-дисплей, интерфейс RS-485 (Modbus-RTU) или удалённо через PDU R-xMC.
Какая мощность?
Блок однофазный, мощность 3,7 кВт.
Нюансы и грабли
- Время переключения: спецификация даёт 12…14 мс и пишет «настраивается», страница изделия — 12 мс. Для критичной нагрузки проверяйте на объекте.
- Защита от КЗ — предохранитель 1 × 15 А при номинальном токе 16 А. При расчёте нагрузки ориентируйтесь на меньшую из величин.
- Без контроллера Rem-2MCx / PDU R-xMC сетевого мониторинга у блока нет: только дисплей и RS-485.
- Для 10″ версии в папке есть только страница: PDF по ней содержит лишь пояснение к формированию артикулов, спецификации нет. Диапазоны измерений и температур с соседних моделей на неё не переносите.
- Диапазон входного напряжения для питания оборудования в спецификации дан двумя значениями (160…280 и в скобках 90…280 VAC); какое из них рабочее, уточняйте у производителя.
