Rem-2MC и Rem-3MC — интеллектуальные блоки розеток с мониторингом и измерением

PDU REM с контроллером и OLED-дисплеем: измерение U, I, P на вводе, SNMP и Modbus, порты для датчиков и СКУД. Rem-2MC — 16 и 32 А, Rem-3MC — трёхфазный.

Интеллектуальные блоки розеток REM: Rem-2MC и Rem-3MC

Модели семейства

Rem-2MC горизонтальный, 1 × 16 А, 2 Schuko + 10 C13 + 2 C19, 19″ 1U, вход C20 (R-2MC3-16-2S-10C13-2C19-MI-440-Z)Измерение по контуру (фазе) без управления розетками. До 14 устройств.

Номинал	1~230 В, 16 А, 3,7 кВт
Розетки	2 × Schuko, 10 × IEC 60320 C13, 2 × IEC 60320 C19
Ввод питания	вилка IEC 60320 C20 на корпусе
Размеры В × Д × Г	45 × 484 × 120 мм
Масса	не более 2 кг
Корпус	алюминий, серебристый
Температура	0…+45 °C, 0…95 % без конденсации
Защита от КЗ	нет

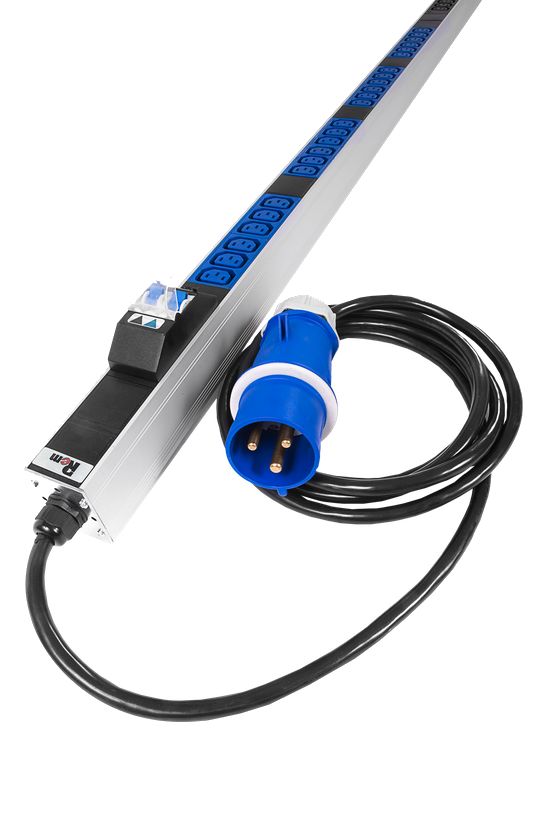

Rem-2MC вертикальный, 1 × 32 А, 48 × C13, 1820 мм, шнур 3 м IEC 60309 (R-2MC3-32-48C13-A-MI-1820-3-2P)Измерение на вводе без управления розетками; шесть контуров с автоматами 16 А. Для шкафов 42U и выше.

Номинал	~230 В, 50/60 Гц, 32 А, 7,4 кВт
Розетки	48 × IEC 60320 C13
Кабель	3 м, 3 × 4 мм², вилка IEC 60309 «2P+PE»
Автоматы защиты	6 × 16 А
Размеры В × Д × Г	45 × 1863 × 60 мм
Масса	не более 4 кг
Температура	-10…+45 °C, 0…95 % без конденсации
Управление розетками	нет

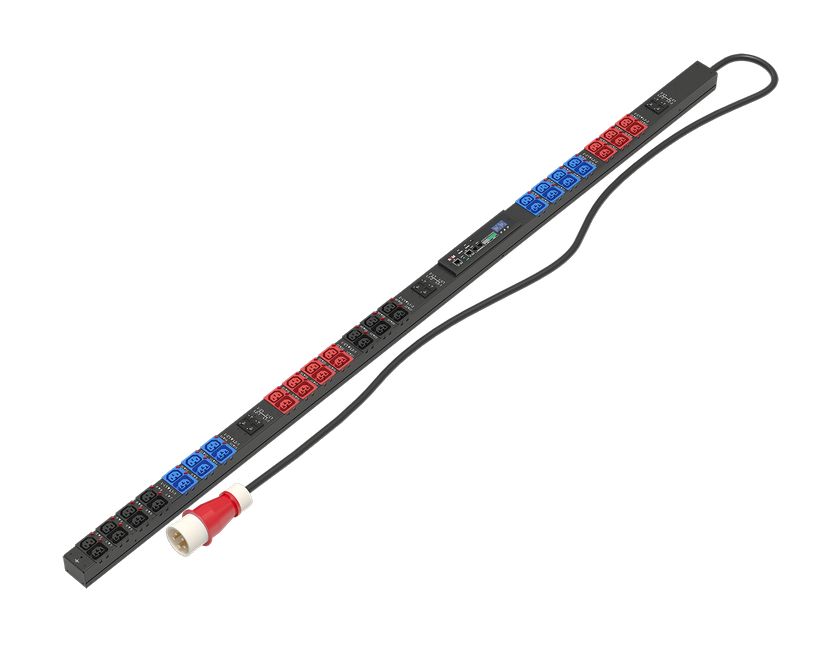

Rem-3MC трёхфазный, 3 × 32 А, 21 × C13L + 21 × C39L, 1820 мм, шнур 1,8 м IEC 60309 (R-3MC3-3x32-21C13L-21C39L-A-MI-1820-1.8-3PN-B)Проектная серия для требовательных инфраструктур, собирается под заказ. Горячая замена контроллера, два независимых порта Ethernet, до +60 °C.

Номинал	400 В, 3 × 32 А, 22 кВт
Розетки	21 × C13L и 21 × C39L с фиксацией IEC Lock
Кабель	1,8 м, вилка IEC 60309 «3P+N+PE»
Размер корпуса В × Ш × Г	56 × 1804 × 51 мм
Масса	8 кг
Корпус	сталь, чёрный
Максимальная рабочая температура	+60 °C
Для шкафов	от 42U
Контроллер	горячая замена; второй LAN 1 Gbit, RJ-45; ComPWR

Как это работает и подключается

Контроллер: система на кристалле ARM-A7, ОС Linux. ПО поддерживает стандартные протоколы для интеграции в DCIM-системы и включено в Реестр российского ПО.
Сетевые протоколы по спецификации: SNMPv1/v2c/v3, HTTP/HTTPs, SSHv2, IPv4/IPv6, RADIUS, NTP, SMTP/SMTPs, Syslog, DNS, DHCP-клиент, Watchdog, Modbus TCP и Modbus RTU.
Порты и входы: 3 × RS-485, 1 × RS-232, 1 × USB-C (режим Host), 6 × DIO, 6 × DI, 4 × AI, 1 × 1-Wire. LAN1 есть, LAN2 — с внешним USB-адаптером.
Внешние устройства: термостаты REM, АВР REM, кондиционеры, модули протечки R-WL-x, датчики RS-Tx и RS-HTx. СКУД: ручки с RFID R-LOCK-CARD, концентраторы DoorHub, дисплеи R-HTP-x. Фотофиксация USB-камерой на FTP или встроенную flash-память. Свои алгоритмы — Python-скриптами.
Артикул (паспорт контроллера): поколение контроллера и его модификация, ток, число и тип розеток по каналам, A (автомат) или T (АВР), модуль измерения/управления (MI — на вводе; ML — на вводе и по розеткам; MCI и MCL — то же с управлением розетками), длина в мм, ввод, вилка, цвет, код настроек ПО 01…99.

Монтаж

Длина блока выбирает конструктив: 220 мм — 10″; 440 мм — 19″; 1420 мм — шкафы и стойки от 33U; 1820 мм — от 42U; 2100 мм — от 48U.
Вертикальный блок ставится в вертикальный органайзер. Возможна установка в шкафы ELBOX EMS высотой 2000 и 2200 мм через органайзер EMS-VKO и в открытые стойки СТК в подготовленные отверстия на раме.
Монтаж на 19″ (10″) конструктивы по паспорту: на органайзеры — монтажными шайбами, на юнитовые швеллеры в шкафах шириной 800 мм — пластинами, в шкафах шириной 600 мм — шайбами и швеллерными кронштейнами, в стойки СТК — пластинами.
Комплект для вертикальных блоков по паспорту: универсальные и швеллерные кронштейны по 2 шт., пластины монтажные 2 шт., саморезы, винты М6×16 — 8 шт., гайки М6 с защёлкой — 4 шт.
Условия: степень защиты IP20, исполнение УХЛ4 по ГОСТ 15150, наработка на отказ 100 000 ч.
Если блок хранился или перевозился при низкой температуре, перед включением выдержать его в тёплом помещении не менее 2 часов.

Примеры

Серверный шкаф 42U/48U

Вертикальный Rem-2MC ставится в вертикальный органайзер шкафов ЦМО 42U и 48U; нагрузка делится по контурам, дисплей показывает U, I и P.

Учёт энергии

Удалённый контроль напряжения, тока, мощности и расхода (кВт·ч) с точностью до 1 %.

Охрана и СКУД шкафа

К контроллеру подключают замки R-LOCK-CARD, дисплеи R-HTP-x, датчики температуры, влажности, открытия двери и протечки.

Частые вопросы

Сколько розеток у вертикального Rem-2MC и чем они защищены?

48 розеток C13, шесть автоматов по 16 А.

Какие протоколы поддерживает контроллер?

SNMPv1/v2c/v3, HTTP/HTTPs, SSHv2, RADIUS, NTP, SMTP, Syslog, DNS, DHCP-клиент, Modbus TCP и RTU (с оговоркой спецификации).

Можно ли поставить вертикальный блок в шкаф ELBOX EMS?

Да, в шкафы высотой 2000 и 2200 мм через органайзер EMS-VKO.

Что значит MI в артикуле?

Модуль измерения энергопотребления на вводе питания; управления розетками нет.

Нюансы и грабли

Суммарная нагрузка на каждый контур — не более 16 А (паспорт). Вертикальный блок на 32 А делится на контуры по 16 А: нагрузку по ним распределяйте.
Блоки с MI в артикуле только измеряют на вводе, розетками не управляют. Управление розетками — модули MCI и MCL, измерение по розеткам — ML и MCL.
В спецификации у строки с Modbus TCP/RTU стоит оговорка «поддерживается при отсутствии внешних устройств в контроллере». Если по RS-485 подключены датчики и замки, наличие Modbus на проекте уточните у производителя.
Максимальное число подключаемых устройств и состав дополнительных функций (СКУД, фотофиксация, гибкая логика) зависят от установленного пакета лицензий.
Температура: у горизонтального блока 0…+45 °C, у вертикального 48C13 в спецификации -10…+45 °C (паспорт для линейки — 0…45 °C), у Rem-3MC страница заявляет работу до +60 °C.
Крепёж вертикального блока: в спецификации 48C13 — винт М6×12 (8 шт.), в паспорте комплекта для вертикальных блоков — винт М6×16 (8 шт.). Запрещено вкручивать в корпус некомплектные винты большей длины.
Паспорт в папке — на контроллер R-2MCx / R-2SMCx. У Rem-3MC контроллер другой (горячая замена, два LAN, два USB-A, слот SD), его описание — только страница; PDF по нему содержит лишь пояснение к формированию артикулов.
Блок обязательно подключать к заземлению. Электромонтаж — только на отключённом блоке.
