Rem-10 и Rem-16 — базовые блоки розеток REM для шкафов 10″ и 19″
Базовые блоки розеток REM в алюминиевом корпусе: Rem-10 для 10″ с пятью C13 и выключателем и Rem-16 для 19″ с семью Schuko и автоматом 16 А. Без мониторинга.
Модели семейства
Rem-10, 5 × C13, вход C14, выключатель, 10″ 1U (R-10-5C13-V-220-Z)Блок на 5 розеток IEC 60320 C13 с выключателем на лицевой части. Вход питания C14 на задней стороне, кабель в комплект не входит.
| Тип | базовый |
| Типоразмер | 10″ 1U |
| Номинальное напряжение | 220-250 В, 50 Гц |
| Ввод питания | 1 × 10 А, IEC 60320 C14 на корпусе |
| Розетки | 5 × IEC 60320 C13 |
| Мощность нагрузки | 2,2-2,5 кВт |
| Размер корпуса В × Ш × Г | 45 × 257 × 45 мм |
| Масса | 0,4 кг |
| Выключатель | да |
| Степень защиты | IP20 |

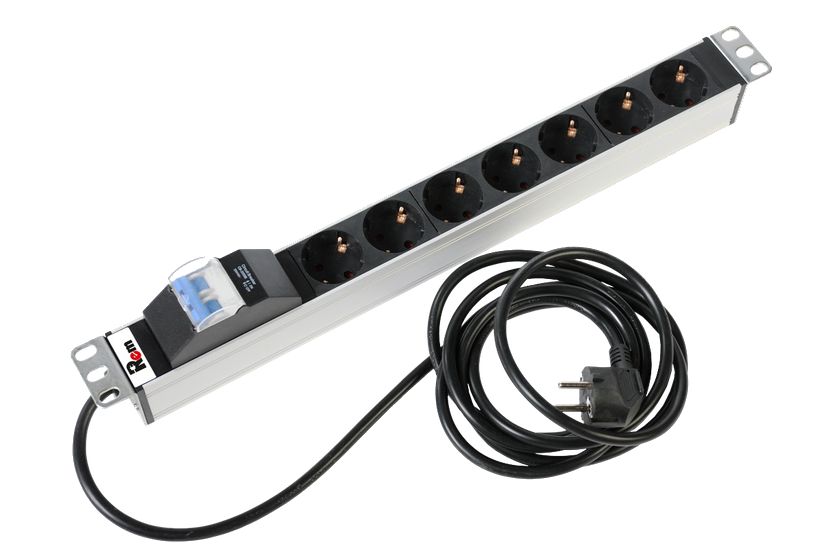

Rem-16, 7 × Schuko, автомат 16 А, 19″ 1U, шнур 3 м (R-16-7S-A-440-3)Семь розеток Schuko, автомат защиты 16 А, шнур питания 3 м с вилкой Schuko. Розетки расположены под углом для коленчатых штекеров.
| Тип | базовый |
| Типоразмер | 19″ 1U |
| Номинальное напряжение | 220-250 В |
| Ввод питания | 1 × 16 А, шнур 3 м, вилка Schuko |
| Розетки | 7 × Schuko |
| Мощность нагрузки | 3,5-4 кВт |
| Размер корпуса В × Ш × Г | 45 × 484 × 45 мм |
| Масса | 0,9 кг |
| Защита | автоматический выключатель 16 А |
| Материал | анодированный алюминий |
Как это работает и подключается
- Артикул читается по структуре из паспорта: ток (10 или 16 А), число и тип розеток (S — Schuko, C13 и др.), дополнительные компоненты, длина в мм, ввод питания, тип вилки, цвет.
- R-10-5C13-V-220-Z: 10 А, 5 розеток C13, V — выключатель кнопочный «0-I» с индикацией, 220 мм, Z — вилка на задней стенке (C14).
- R-16-7S-A-440-3: 16 А, 7 розеток Schuko, A — автоматический выключатель (16 А, IEC 60898-1, характеристика C), 440 мм, шнур 3 м.
- Номинальная длина блока выбирает конструктив: 220 мм — для 10″, 440 мм — для 19″.
Монтаж
- Монтаж на 19″ (10″) конструктивы: на органайзеры — монтажными шайбами; на юнитовые швеллеры в шкафах шириной 800 мм — монтажными пластинами; в шкафах шириной 600 мм — монтажными шайбами и швеллерными кронштейнами; в стойки СТК — монтажными пластинами.
- Монтажный комплект горизонтальных блоков: винт М6×16 и гайка М6 с защёлкой, по 4 шт.
- Условия эксплуатации по паспорту: 0…45 °C, влажность 0…95 % без конденсации, исполнение УХЛ4.
- Если блок хранился или перевозился при низкой температуре, перед включением выдержать его в тёплом помещении не менее 2 часов.
- Для блока с клеммником шнур потребителя — медный многожильный в ПВХ или резиновой оболочке, сечение не меньше комплектного (3×1 мм² для 10 А, 3×1,5 мм² для 16 А); провода обжать в наконечниках НШВИ; цвета: L — коричневый, N — синий, PE — зелёно-жёлтый.
Примеры
10″ шкаф с несколькими блоками питания
Rem-10 на пять розеток C13 с выключателем: питание нескольких устройств через один вход C14.
Телеком-шкаф 19″
Rem-16 на семь Schuko с автоматом 16 А; шнур 3 м идёт сразу с вилкой.
Частые вопросы
Есть ли кабель питания у Rem-10?
Нет, кабель в комплект не входит; вход — разъём IEC 60320 C14 на задней стороне.
Какая гарантия?
По паспорту 24 месяца с даты продажи, срок службы — не менее 5 лет.
Какой автомат в Rem-16?
Автомат защиты 16 А; по паспорту — выключатель IEC 60898-1, характеристика C.
Нюансы и грабли
- Блок обязательно подключать к системе заземления установки или здания.
- Электромонтаж и обслуживание — только на отключённом от сети блоке. Разбирать, менять конструкцию, ремонтировать самостоятельно и эксплуатировать блок с механическими повреждениями паспорт запрещает.
- Запрещено вкручивать в корпус некомплектные винты большей длины — это может сломать блок.
- Rem-10: в описании страницы сказано «три порта C13», а в названии и таблице — 5 × C13. Верьте названию и таблице, но число розеток проверьте при приёмке.
- Rem-10: размер на странице то 257 мм (таблица), то 256 мм (текст); масса 0,4 кг (страница) и «не более 0,5 кг» для 10″ (паспорт).
- Это базовые блоки: в описании нет измерения, дисплея и сетевых функций — они есть в других сериях REM.
