ЦМО · комплекты роликов для шкафов и стоек
Комплекты роликов ЦМО — для передвижения шкафов ШТК-М, ШТК-Эконом и стоек СТК
Комплекты из четырёх роликов для шкафов и стоек: ШТК-М-40 на 40 кг, ШТК-М-150 грузоподъёмные на 150 кг и СТК-ШТК-Э-50 для стоек СТК и шкафов ШТК-Эконом, два ролика с тормозом.
Модели семейства
ШТК-М-40Комплект роликов 2" × 1" для шкафов ШТК-М: передвигать шкаф по подготовленному ровному основанию к месту эксплуатации.
| Комплект | 4 ролика |
| Нагрузочная способность на один ролик | не более 40 кг |
| Диаметр колеса | 2" |
| Ширина колеса | 1" |
| Высота | 121 мм |
| Ширина | 114 мм |
| Глубина | 101,7 мм |
| Масса комплекта | 4,01 кг |

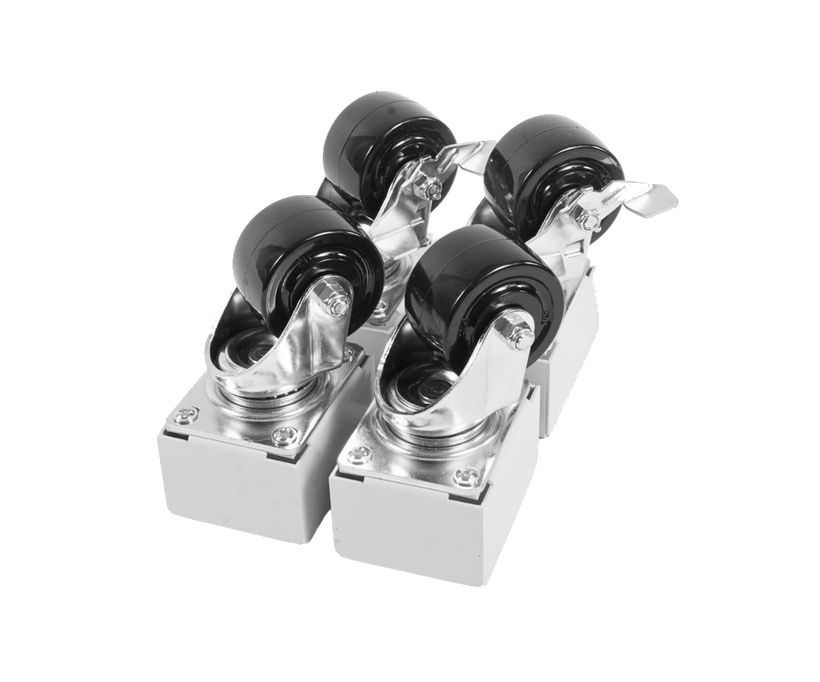

ШТК-М-150Комплект грузоподъёмных роликов 3" × 2" для шкафов ШТК-М; общая нагрузка не более 600 кг, два ролика с фиксаторами.
| Комплект | 4 ролика, два с фиксаторами |
| Нагрузочная способность на один ролик | не более 150 кг |
| Максимальная нагрузка на комплект | не более 600 кг |
| Диаметр колеса | 3" |
| Ширина колеса | 2" |
| Высота | 167 мм |
| Ширина | 104 мм |
| Глубина | 142 мм |
| Масса комплекта | 6 кг |

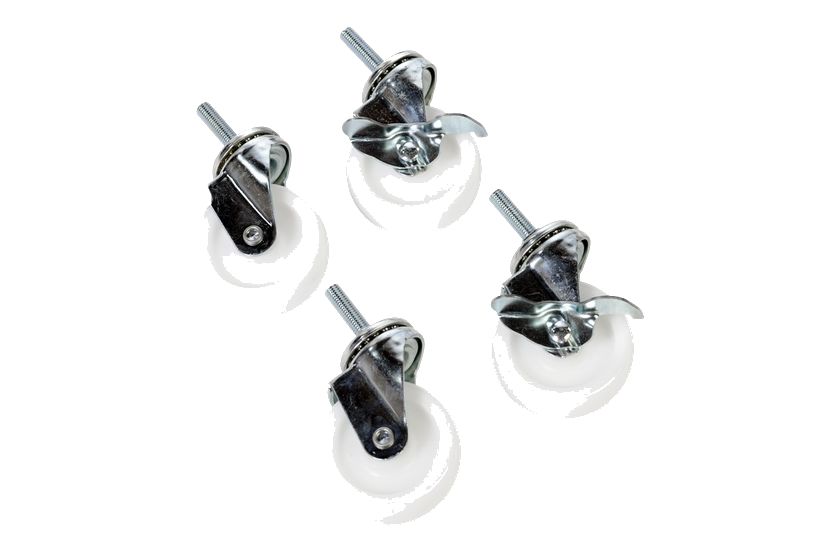

СТК-ШТК-Э-50Комплект роликов 3" × 1" для стоек СТК и шкафов ШТК-Эконом, два ролика с тормозом (фиксаторами).
| Комплект | 4 ролика, два с фиксаторами (тормозом) |
| Нагрузочная способность на один ролик | не более 50 кг |
| Диаметр колеса | 3" |
| Ширина колеса | 1" |
| Высота | 132,5 мм |
| Ширина | 45 мм |
| Глубина | 87,5 мм |
| Масса комплекта | 1,22 кг |
Как это работает и подключается
- Ролики предназначены для передвижения шкафа или стойки по подготовленному ровному основанию.
- Нагрузка нормируется на один ролик: 40, 150 и 50 кг соответственно. Для ШТК-М-150 страница прямо называет предел для шкафа — не более 600 кг.
Монтаж
- ШТК-М-40 и ШТК-М-150 устанавливаются в основание шкафа при сборке.
- СТК-ШТК-Э-50 устанавливается на опоры при сборке шкафа или стойки; два из четырёх роликов имеют фиксаторы.
- В комплект ШТК-М-150 входят четыре ролика (два с фиксаторами) и 12 винтов с полукруглой головкой и прессшайбой DIN 967, М6х12.
Примеры
Лёгкий шкаф ШТК-М
ШТК-М-40 — на 40 кг на один ролик, для доставки шкафа к месту эксплуатации по подготовленному ровному основанию.
Тяжёлый укомплектованный шкаф ШТК-М
ШТК-М-150 — грузоподъёмные ролики на 150 кг каждый, с нагрузкой на шкаф не более 600 кг.
Стойка СТК или шкаф ШТК-Эконом
СТК-ШТК-Э-50 — на 50 кг на один ролик, два ролика имеют тормоз/фиксатор.
Частые вопросы
Сколько роликов в комплекте и сколько с тормозом?
Четыре; у ШТК-М-150 и СТК-ШТК-Э-50 два ролика имеют фиксаторы.
Какой груз выдерживают?
ШТК-М-40 — не более 40 кг на ролик, СТК-ШТК-Э-50 — не более 50 кг, ШТК-М-150 — не более 150 кг на ролик, но для шкафа не более 600 кг.
Для каких шкафов какие ролики?
ШТК-М-40 и ШТК-М-150 — для шкафов ШТК-М; СТК-ШТК-Э-50 — для стоек СТК и шкафов ШТК-Эконом.
Нюансы и грабли
- Ролики ставят при сборке: на уже собранный шкаф страницы их монтаж не описывают.
- Ролики рассчитаны на подготовленное ровное основание — не для неровного пола.
- Предел указан на один ролик, а не на шкаф: для ШТК-М-150 это 150 кг на ролик и не более 600 кг в сумме, для ШТК-М-40 — 40 кг, для СТК-ШТК-Э-50 — 50 кг.
- Совместимость: ШТК-М-40 и ШТК-М-150 — для шкафов ШТК-М, СТК-ШТК-Э-50 — для стоек СТК и шкафов ШТК-Эконом; комплект от другой серии на страницах не заявлен.
- Паспорт ШТК-М-40 извлечён обрывком: габариты, массу и диаметр колёс брали только со страниц.
