Аксессуары к шкафам ШТК-СП — фальшпол и кронштейн кабельного лотка

Фальшпол ОС-ШТК-СП-8.12 ставится в основание шкафа, кронштейн КЛГ-ШТК-СП-9005 — на крышу под кабельный лоток. Оба для шкафов серии ШТК-СП.

Модели семейства

Фальшпол ШТК-СП 800 × 1200 (ОС-ШТК-СП-8.12)Устанавливается в основание шкафа; в нём есть места под модули вентиляторные серии R-FAN. Совместим со шкафами ШТК-МП и ШТК-СП.

Артикул	ОС-ШТК-СП-8.12
Высота	37 мм
Ширина	792 мм
Глубина	1027 мм
Масса	7,8 кг
Цвет	чёрный RAL 9005
Упаковка	1 место

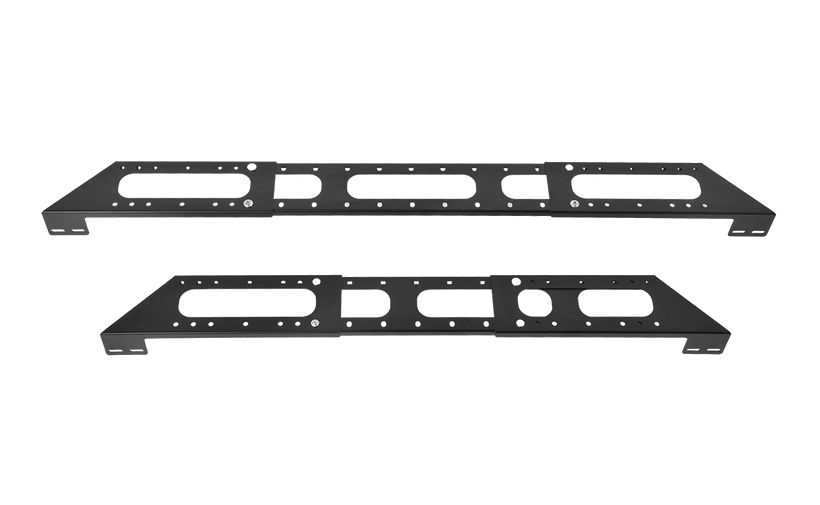

Комплект кронштейна горизонтального кабельного лотка КЛГ-ШТК-СП-9005Лоток на крышу шкафа: передний, задний и соединительный швеллер, регулируется по глубине шкафа.

Артикул	КЛГ-ШТК-СП-9005
Высота	103 мм
Ширина	61 мм
Масса	2,6 кг
Цвет	чёрный RAL 9005
Материал	металл
Совместимость	все ШТК-СП глубиной 1000 и 1200 мм
Поставка	в картонной коробке по 2 шт.

Как это работает и подключается

Фальшпол — вставка в основание шкафа ШТК-СП или ШТК-МП; места под R-FAN заложены в самом изделии.
Лоток КЛГ-ШТК-СП состоит из трёх элементов — переднего, заднего и соединительного швеллера; длину по глубине шкафа подгоняют регулировкой.

Монтаж

Фальшпол ставится в основание шкафа (страница изделия).
Кронштейн лотка регулируется по глубине шкафа; он рассчитан на крышу шкафа ШТК-СП.
Другие лотки, включая проволочные, фиксируются к КЛГ-ШТК-СП.

Примеры

Кабели по крыше шкафа

Кронштейн КЛГ-ШТК-СП даёт опору для горизонтального лотка на крыше. К нему можно крепить и другие кабельные лотки, в том числе проволочные.

Вентиляторные модули в основании

В фальшполе предусмотрены места под модули вентиляторные серии R-FAN.

Частые вопросы

К каким шкафам подходит фальшпол?

К ШТК-МП и ШТК-СП — так указано в паспорте и на странице изделия.

Сколько кронштейнов в упаковке?

Страница: поставляются в картонной коробке по 2 шт.

Нюансы и грабли

В названии фальшпола 800 × 1200 — размеры шкафа. Сам фальшпол 792 × 1027 мм, посадочные размеры по названию не считайте.
Фальшпол заявлен только для шкафов серий ШТК-МП и ШТК-СП (страница и паспорт).
Кронштейн заявлен для ШТК-СП глубиной 1000 и 1200 мм; для других шкафов совместимость в документах не указана.
Паспорт фальшпола в извлечённом тексте почти пустой (свидетельство о приёмке и пометка о применении), монтажных указаний в нём нет.
