Аксессуары для всепогодных шкафов ШТВ — антивандальный замок, комплект на столб, панель 30U
Три аксессуара к всепогодным шкафам ШТВ: дополнительный антивандальный замок 4 класса, комплект крепления шкафа на столб и оцинкованная монтажная панель 30U.
Модели семейства
Замок антивандальный дополнительный (Замок-ШТВ-12-36-А)Усиленный замок для дверей напольных шкафов ШТВ. Сувальдный механизм, более 1,5 млн комбинаций.
| Артикул | Замок-ШТВ-12-36-А |
| Габариты | 135 × 146 × 30 мм |
| Масса брутто | 1,93 кг |
| Класс | 4 класс по ГОСТ 5089-2003 |
| Сувальды | 5 шт. |
| Стержни | диаметр 18 мм, выход 40 мм, общая площадь сечения 1271,7 мм² |
| Комплект | замок, винт М6×45 — 4 шт., ключи никелированные — 3 шт., руководство |
| Групповая упаковка | 10 шт. |

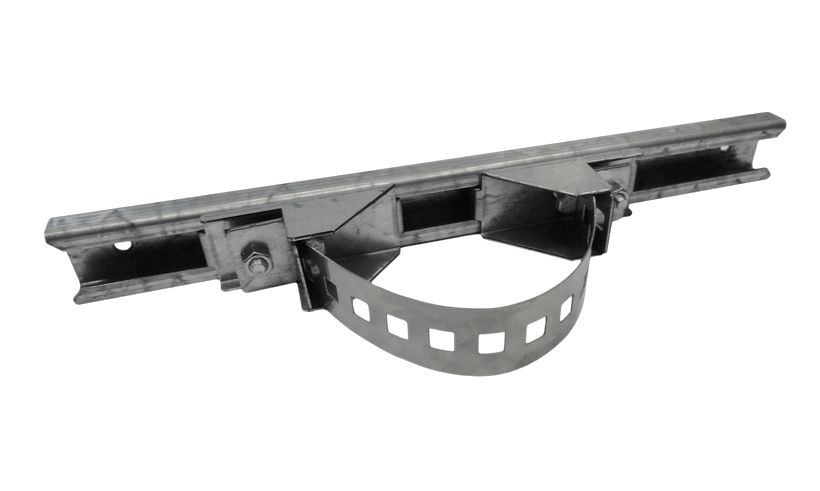

Комплект крепления на столб ККС-ШТВ-600Монтажные кронштейны из оцинкованной стали и перфорированная лента из нержавеющей стали для крепления шкафа на опору.
| Артикул | ККС-ШТВ-600 |
| Размеры | 45 × 600 × 70 мм |
| Масса | 3,2 кг |
| Нагрузка | 100 кг (распределённая) |
| Для шкафов шириной | 400-600 мм |
| Опоры | круглые Ø 40-500 мм, прямоугольные □ 60-260 мм |
| Материал | кронштейны — оцинкованная сталь 2 мм; лента — нержавеющая сталь 1.4301 (AISI 304) |
| Климат | исполнение О1 по ГОСТ 15150, от -60 до +50 °C |

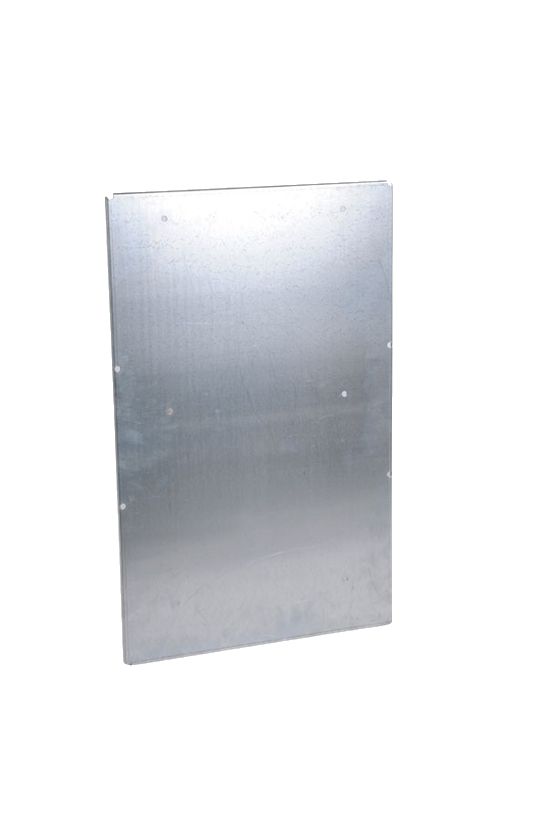

Панель монтажная оцинкованная высотой 30U (ПМ-19-30)Для установки дополнительного электротехнического оборудования в телекоммуникационные всепогодные шкафы серии ШТВ.
| Артикул | ПМ-19-30 |
| Высота | 30U (1307 мм) |
| Ширина | 482,5 мм |
| Глубина | 8 мм |
| Масса | 7,03 кг |
| Материал | оцинкованная сталь 1,5 мм |
| Крепление | 4 отверстия под вертикальные (юнитовые) направляющие шкафа |
Как это работает и подключается
- Замок вставляется в дверь шкафа и крепится четырьмя винтами М6×45; он работает вместе с основным ригельным замком.
- Комплект на столб — набор кронштейнов и ленты для круглых или прямоугольных опор.
Монтаж
- Замок: удалить заглушку, очистить замочную скважину ключом, закрепить замок четырьмя винтами М6×45, проверить работоспособность при открытой двери.
- Комплект на столб: подбирается по ширине шкафа (400-600 мм) и сечению опоры.
- Панель ПМ-19-30 крепится к вертикальным юнитовым направляющим шкафа через 4 отверстия.
Примеры
Шкаф на опоре
ККС-ШТВ-600 закрепляет шкаф шириной 400-600 мм на круглой или прямоугольной опоре.
Дополнительная защита двери
Второй замок ставится в любую дверь шкафа и работает вместе с основным ригельным.
Электрооборудование внутри шкафа
На панель ПМ-19-30 встаёт дополнительное электротехническое оборудование.
Частые вопросы
Сколько ключей к замку?
Три никелированных ключа в запаянном пакете с контрольными штампами.
На какие опоры подходит ККС-ШТВ-600?
Круглые Ø 40-500 мм и прямоугольные □ 60-260 мм.
Сколько отверстий для крепления у панели ПМ-19-30?
Четыре — под вертикальные (юнитовые) направляющие шкафа.
Нюансы и грабли
- При закрытой двери пользуйтесь дополнительным замком только после закрытия основного ригельного замка — иначе стержни могут подклинить.
- Для какого ряда ШТВ замок: паспорт называет ШТВ-1, ШТВ-2 и ШТВ-3 всех размеров, страница сайта — только ШТВ-1 и ШТВ-2. Для ШТВ-3 уточните у поставщика.
- Для какого ряда комплект на столб: страница называет шкафы серии EMW и ШТВ-Н, PDF — серии ШТВ-Н и EM. Если нужен именно EMW, сверьте у поставщика.
- У панели толщина металла дана двояко: «не более 2 мм» в характеристиках и «1,5 мм» в описании. В расчёт берите 1,5 мм из описания.
- В паспорте замка срок службы указан 24 месяца, как и гарантийный срок: график замены планируйте с этим.
