Шнуры питания термостойкие R-10-CORD60 и R-16-CORD60 — C13/C14 на 10 А и C19/C20 на 16 А
Шнуры питания серверного оборудования с розеткой с фиксатором IEC Lock, рассчитанные на постоянную работу при температуре окружающей среды до +60 °C. Исполнения на 10 А и 16 А, 0,5 и 1 м.
Модели семейства
R-10-Cord60-C13-C14-0.5-BlueШнур C13 / C14 на 10 А, сечение 3 × 1,5 мм², 0,5 м, синий.
| Номинальный ток | 10 А |
| Номинальное напряжение | 250 В |
| Номинальная мощность нагрузки | 2,2 кВт (страница изделия); 2300 Вт (паспорт, при температуре окружающей среды до 60 °С) |
| Сечение кабеля | 3 × 1,5 мм² |
| Максимальная рабочая температура | +60 °С |
| Вилка / розетка | C14 IEC 60320 / C13 IEC 60320 (IEC Lock) |
| Длина | 0,5 м |
| Цвет | синий |

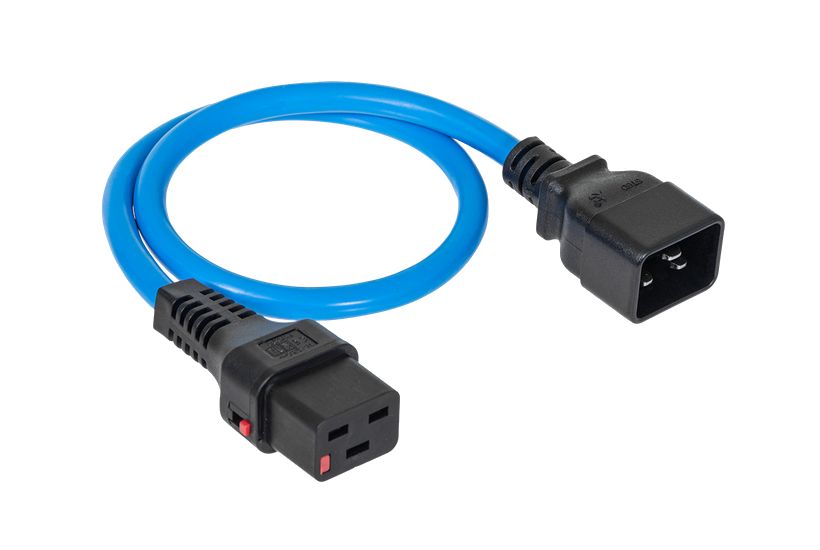

R-16-Cord60-C19-C20-0.5-BlueШнур C19 / C20 на 16 А, сечение 3 × 2,5 мм², 0,5 м, синий.
| Номинальный ток | 16 А |
| Номинальное напряжение | 250 В |
| Номинальная мощность нагрузки | 3,5 кВт (страница изделия); 3700 Вт (паспорт, при температуре окружающей среды до 60 °С) |
| Сечение кабеля | 3 × 2,5 мм² |
| Максимальная рабочая температура | +60 °С |
| Вилка / розетка | C20 IEC 60320 / C19 IEC 60320 (IEC Lock) |
| Длина | 0,5 м |
| Цвет | синий |

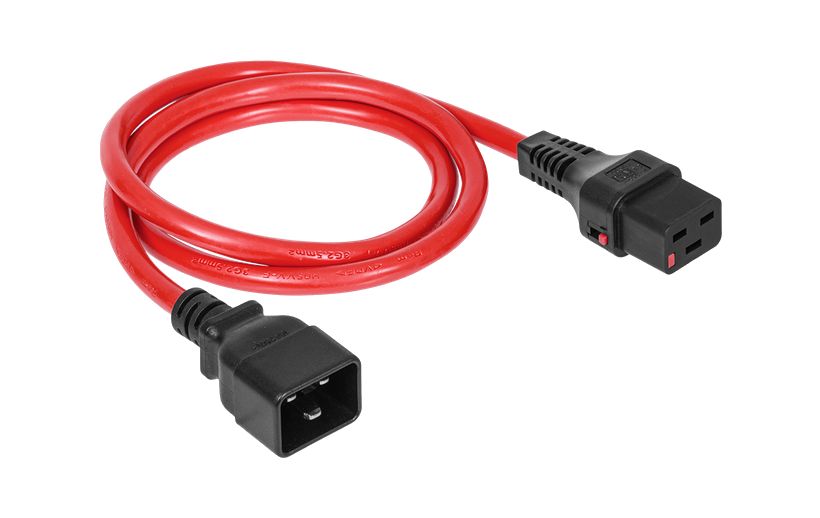

R-16-Cord60-C19-C20-1.0-RedТот же шнур C19 / C20 на 16 А длиной 1 м, красный.
| Номинальный ток | 16 А |
| Номинальное напряжение | 250 В |
| Номинальная мощность нагрузки | 3,5 кВт (страница изделия) |
| Сечение кабеля | 3 × 2,5 мм² |
| Максимальная рабочая температура | +60 °С |
| Длина | 1 м |
| Цвет | красный |
Как это работает и подключается
- Вилка C14 или C20 включается в источник питания, розетка C13 или C19 с фиксатором IEC Lock надёжно держится на оборудовании.
- Ток зависит от сечения: 10 А для кабеля 1,5 мм² и 16 А для 2,5 мм². Исполнения 10 А — C13 / C14, 16 А — C19 / C20.
- Структура обозначения по паспорту: R-10-CORD60-C13-C14-1.8-Red — ток 10 или 16 А (1~), CORD60 — шнур с увеличенным сечением проводов, тип розетки (C13 или C19), тип вилки (C14 или C20), длина в метрах от 0,5 до 5, цвет изоляции (Red — красный, Blue — синий, без символа — чёрный).
Монтаж
- Монтаж, подключение и обслуживание — только квалифицированные специалисты.
- Изделие обязательно должно быть подключено к системе заземления установки или здания.
- Если шнур хранили или перевозили при низких температурах, перед включением в сеть выдержать его в тёплом помещении не менее 2 часов.
- Условия по паспорту: диапазон рабочих температур 0...60 °С, влажность без конденсации 0...95 %.
Примеры
Питание сервера от вертикального PDU в шкафу SERVER RACK
Производитель называет такие шнуры оптимальными для электропитания в шкафах SERVER RACK, в частности с вертикальными блоками распределения питания серии REM-3MC.
Участки с интенсивным тепловыделением
Шнур рассчитан на постоянную эксплуатацию при температуре окружающей среды до +60 °С: специальный ПВХ-компаунд повышенной термостойкости не деформируется и не растрескивается.
Частые вопросы
В чём разница между исполнениями на 10 и 16 А?
10 А — сечение 3 × 1,5 мм², разъёмы C13 / C14; 16 А — сечение 3 × 2,5 мм², разъёмы C19 / C20.
Какие длины и цвета бывают?
На сайте — 0,5 и 1 м, красный и синий; в паспорте длина от 0,5 до 5 м, цвет красный, синий или чёрный (без символа в обозначении).
Какой срок службы и гарантия?
Гарантийный срок эксплуатации — 24 месяца с даты продажи, срок службы — не менее 5 лет.
Кабель какого типа?
ПВХ, тип H05VV-F, класс гибкости 5; класс защиты от поражения током I.
Нюансы и грабли
- Номинальная мощность нагрузки на странице и в паспорте разная: 2,2 кВт и 2300 Вт для исполнения на 10 А, 3,5 кВт и 3700 Вт для исполнения на 16 А. В паспорте значение приведено «при температуре окружающей среды до 60 °С». Для расчёта берите меньшее.
- Фиксатор IEC Lock есть только на розетке (C13 / C19) — вилка C14 / C20 без него.
- Не использовать при внешних механических повреждениях изделия, не разбирать и не вносить изменения в конструкцию.
- При искрении, запахе гари или чрезмерном нагреве немедленно отключить шнур от электросети и обратиться к изготовителю.
- Не допускать контакта с водой, агрессивными или легковоспламеняющимися жидкостями, газами и парами.
Документация
- ЦМО — cmo - Шнур питания термостойкий с фиксатором IEC60320 C13 _ IEC60320 C14, 10А, 250В (3×1,5), 0,5м, синий - .pdf (https://cmo.ru/upload/iblock/dcd/u4keda98g464c9ekrv023m86zjnrzkkc/Pasport-SHnury-termostoykie-_301122.300-PS_-A6_v1.pdf)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/rem/termoregulyatory_gigrostaty/shnury_termostoykie/shnur_pitaniya_termostoykiy_s_fiksatorom_iec_60320_c13_iec_60320_c14_10a_250v_3_1_5_0_5m_siniy/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/rem/termoregulyatory_gigrostaty/shnury_termostoykie/shnur_pitaniya_termostoykiy_s_fiksatorom_iec60320_c19_iec60320_c20_16a_250v_3_2_5_0_5m_siniy/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/rem/termoregulyatory_gigrostaty/shnury_termostoykie/shnur_pitaniya_termostoykiy_s_fiksatorom_iec_60320_c19_iec_60320_c20_16a_250v_3_2_5_1m_krasnyy/)
