ЦМО · настенные телекоммуникационные шкафы 19", сварные
ШРН — настенный сварной шкаф 19" 6U–12U с дверью стекло или металл
Цельнометаллический сварной настенный шкаф 19" в собранном виде: 6U, 9U и 12U, стеклянная или сплошная дверь, серый RAL 7035 или чёрный RAL 9005, нагрузка 200 кг.
Модели семейства
ШРН-6.350Шкаф 6U, стеклянная дверь, серый RAL 7035.
| Монтажная ёмкость | 6U |
| Высота | 346 мм |
| Ширина | 599 мм |
| Глубина | 359 мм |
| Полезная глубина | 300 мм |
| Распределённая нагрузка | 200 кг |
| Толщина металла | не более 1,2 мм |
| Передняя дверь | стеклянная; угол открытия 180° |
| Масса | 12,3 кг |
| Цвет | серый RAL 7035 |

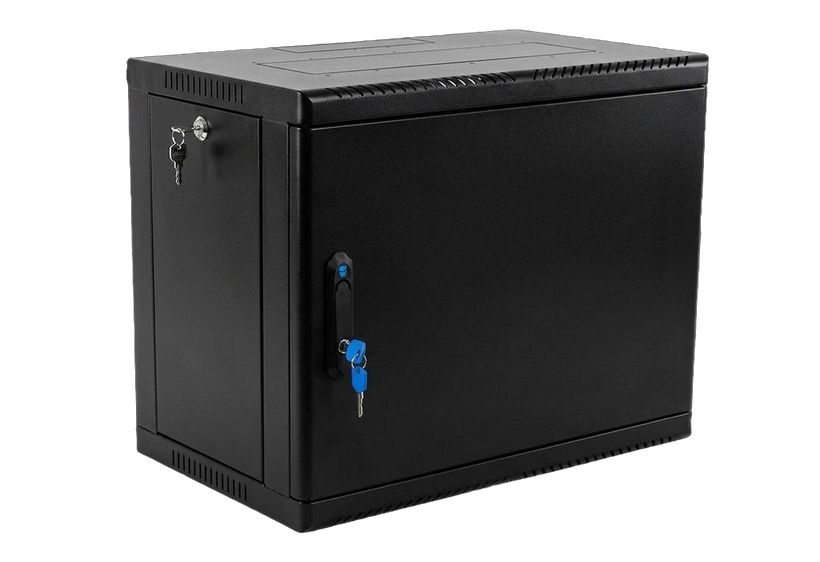

ШРН-9.350.1-9005Шкаф 9U со сплошной металлической дверью, чёрный RAL 9005.
| Монтажная ёмкость | 9U |
| Высота | 479 мм |
| Ширина | 599 мм |
| Глубина | 359 мм |
| Полезная глубина | 300 мм |
| Распределённая нагрузка | 200 кг |
| Толщина металла | не более 1,2 мм |
| Передняя дверь | металлическая; угол открытия 180° |
| Масса | 13,7 кг |
| Цвет | чёрный RAL 9005 |

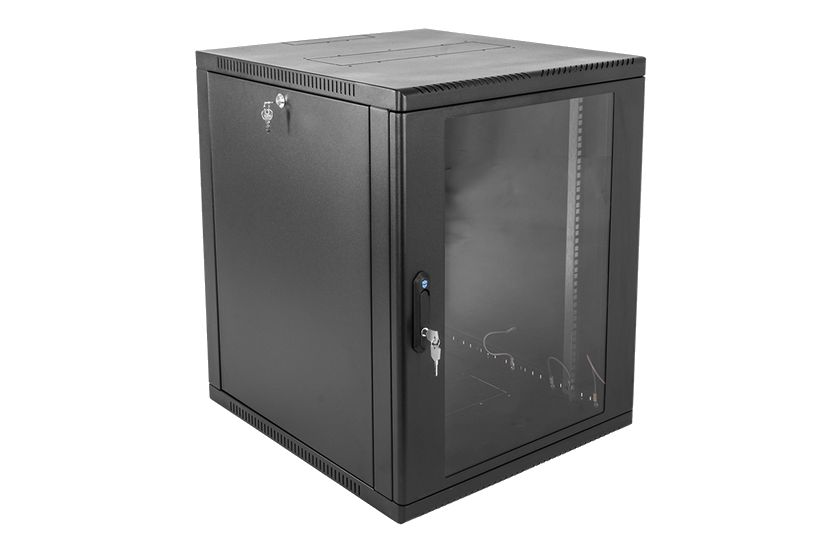

ШРН-12.500-9005Шкаф 12U, стеклянная дверь, чёрный RAL 9005; ряд с большей глубиной.
| Монтажная ёмкость | 12U |
| Высота | 612 мм |
| Ширина | 599 мм |
| Глубина | 529 мм |
| Полезная глубина | 470 мм |
| Распределённая нагрузка | 200 кг |
| Толщина металла | не более 1,2 мм |
| Передняя дверь | стеклянная; угол открытия 180° |
| Масса | 20,3 кг |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Цельнометаллическая сварная конструкция, сборки не требует. Отсутствие острых углов с фронтальной стороны снижает риск травм при обслуживании.
- Дверь можно установить как с правой, так и с левой стороны. Стеклянная дверь — с тонированным ударопрочным стеклом на механическом креплении, стекло можно легко заменить. Замок точечный усиленный с поворотной ручкой, угол открытия двери 180°.
- Артикул читается так: ШРН-<высота в U>.<глубина по обозначению>[.1 — сплошная дверь, без символа — со стеклом][-9005 — чёрный, без символа — серый RAL 7035] (по схеме формирования артикула ЦМО).
- Шкаф выполнен по стандарту IEC 60 297 «Конструкции механические серии 482,6 (19 дюймов)».
Монтаж
- Крепление на стену — через отверстия в задней стенке; доступ к оборудованию возможен с двух сторон.
- Вертикальные направляющие регулируются по глубине; возможна установка второй пары вертикальных направляющих.
- Задняя часть корпуса имеет юнитовую перфорацию: на неё монтируют оборудование и аксессуары с четырьмя точками крепления.
- Система заземления входит в стандартную комплектацию шкафа.
- Задняя стенка в базовую поставку не входит, докупается отдельно (А-ШРН-х); её установка возможна.
Примеры
Небольшая коммутация на стене
Шкаф поставляется в собранном виде, сборки не требует и устанавливается на стену через отверстия в задней стенке.
Шкаф с принудительной вентиляцией
В крыше и основании предусмотрены места для вентиляторных модулей R-FAN и щёточных вводов КВ-Щ.
Шкаф без стекла
Версия со сплошной металлической дверью — в артикуле «.1»; замок усиленный точечный с поворотной ручкой.
Частые вопросы
Как расшифровать ШРН-9.350.1-9005?
9U, глубина 350 по обозначению, сплошная дверь (.1), чёрный RAL 9005.
Какая нагрузка?
Распределённая нагрузка 200 кг.
Можно ли поставить вентилятор?
Да, в крыше и основании предусмотрены места для вентиляторных модулей R-FAN и щёточных вводов КВ-Щ.
Дверь открывается вправо или влево?
Возможна установка двери и с правой, и с левой стороны; угол открытия 180°.
Нюансы и грабли
- Размеры в названии и артикуле номинальные, фактические — в характеристиках: у 6U и 9U по названию 600 × 360 и по артикулу .350, фактическая глубина 359 мм; у 12U по названию 600 × 530, по артикулу .500, фактическая глубина 529 мм. Под размещение берите фактические значения.
- Полезная глубина заметно меньше полной: 300 мм у 6U и 9U, 470 мм у 12U — оборудование выбирайте по полезной.
- Задняя стенка в базовый комплект не входит — при открытом тыле её нужно заказывать отдельно (А-ШРН-х).
