ЦМО · настенные телекоммуникационные шкафы 10", сварные
ШРН-Х.255 10" — настенный шкаф стандарта 10" на 8U и 12U
Сварной настенный шкаф для оборудования стандарта 10" и малых центров коммутации. Исполнения 8U и 12U, полезная глубина 255 мм, съёмные боковые стенки, дверь со стеклом или металлическая.
Модели семейства
ШРН-8.255-10Шкаф 10" на 8U, серый RAL 7035.
| Монтажная ёмкость | 8U |
| Высота | 420 мм |
| Ширина | 320 мм |
| Глубина | 305 мм |
| Полезная глубина | 255 мм |
| Масса | 8,1 кг (страница изделия); 8 кг (паспорт) |
| Цвет | серый RAL 7035 |
| Угол открытия двери | 180° |

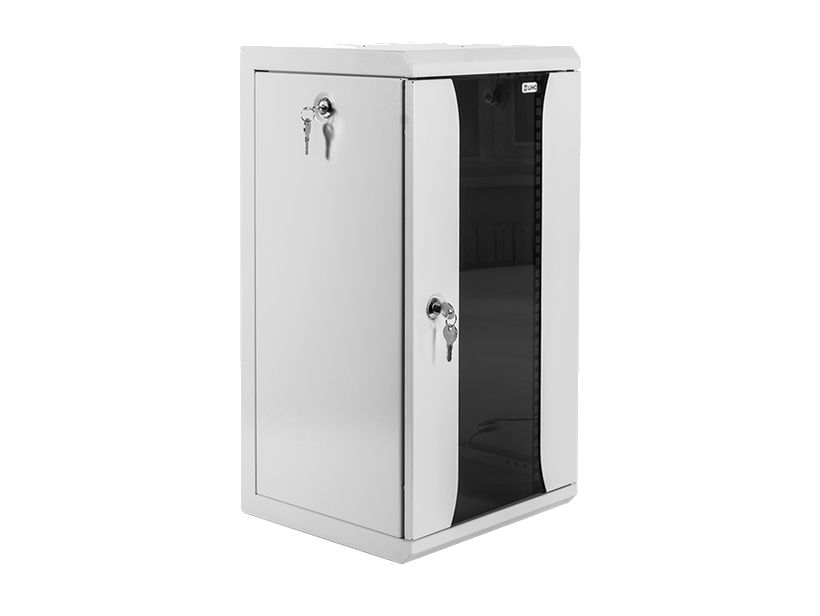

ШРН-12.255-10Шкаф 10" на 12U, серый RAL 7035.
| Монтажная ёмкость | 12U |
| Высота | 600 мм |
| Ширина | 320 мм |
| Глубина | 305 мм |
| Полезная глубина | 255 мм |
| Масса | 10,62 кг (страница изделия); 10 кг (паспорт) |
| Цвет | серый RAL 7035 |
| Угол открытия двери | 180° |
Как это работает и подключается
- Цельнометаллическая сварная конструкция, поставляется в собранном виде и сборки не требует.
- Дверь фиксируется точечным замком и может быть установлена как с левой, так и с правой стороны. В исполнении на странице дверь с тонированным стеклом; паспорт допускает поставку с металлической дверью или с ударопрочным тонированным стеклом — выбор при заказе.
- В крышу можно установить вентиляторный модуль R-FAN-1T или R-FAN-1J.
- Аксессуары 10" из паспорта: полка, горизонтальный кабельный органайзер, патч-панель на 8 разъёмов RJ-45, блок силовых розеток без шнура с выключателем на 3 розетки, оптический бокс ST, фальшпанель, телефонный кронштейн (коды МС-15 10", БР-3П-10, ГКО-1U-10, ПТ-6-10, БОН-10, ФП-5-10, КТ-3-10).
- Общее для ряда по паспорту ШРН-Х.255 10". Паспорт ИДФУ.301442.363 ПС на ряд ШРН-8.255 10" и ШРН-12.255 10". Покрытие — полимерно-порошковая краска, шагрень, с предварительным фосфатированием; Цвет — RAL 7035 светло-серый либо RAL 9005 чёрный; Допустимая распределённая статическая нагрузка — до 50 кг; Климатическое исполнение — О4.2 по ГОСТ 15150; от +1 до +45 °С; влажность не более 80 % при +20 °С; Степень защиты — IP20 (в полностью собранном виде); Гарантия — не менее 12 месяцев с ввода в эксплуатацию, но не более 18 месяцев со дня поставки.
Монтаж
- Крепление шкафа к стене — через четыре отверстия в задней стенке.
- Установите вертикальные направляющие на необходимую глубину — они регулируются по глубине.
- Кабельные вводы есть в крыше, основании и задней стенке. Для протяжки кабеля удалите металлическую заглушку ввода; места крепления заглушки обработайте от заусенцев, чтобы не пораниться.
- Все металлические элементы шкафа соединяются с элементом защитного заземления проводниками или крепёжными соединениями. Система заземления в шкафу предусмотрена.
- Шкаф не предназначен для взрывопожароопасных зон; эксплуатация — в закрытых помещениях.
Примеры
Малый центр коммутации
Шкаф для активного и пассивного оборудования стандарта 10": небольшие размеры позволяют эффективно использовать его в малых центрах коммутации.
Доступ со сторон
Съёмные боковые панели фиксируются точечными замками — при монтаже возможен доступ к оборудованию с трёх сторон.
Частые вопросы
Для какого оборудования шкаф?
Для активного и пассивного оборудования стандарта 10", электронного и электротехнического оборудования в закрытых помещениях.
Какая полезная глубина?
255 мм при полной глубине 305 мм.
Можно ли поставить вентилятор?
Да, в крышу — вентиляторный модуль R-FAN-1T или R-FAN-1J.
Какой цвет?
Серый RAL 7035 или чёрный RAL 9005 по паспорту; на страницах изделий представлены серые.
Нюансы и грабли
- Масса в паспорте округлена: 8 и 10 кг против 8,1 и 10,62 кг на странице изделия — для расчёта крепления берите большее.
- Допустимая распределённая статическая нагрузка в паспорте — до 50 кг; на страницах значения нет. Не переносите это значение на другие шкафы.
- IP20 относится к полностью собранному шкафу — с установленными металлическими дверями, задней и боковыми стенками.
- Аксессуары по паспорту — формата 10"; при заказе полок, органайзеров и панелей ищите 10" в названии.
- Изготовитель не отвечает за сохранность шкафа с установленным оборудованием заказчика при транспортировке.
