ШРН-Э Эконом — настенный разборный шкаф 19" 6U–12U (в паспорте до 18U)
Настенный шкаф 19" в разобранном виде в компактной упаковке: крыша, дно, швеллеры, дверь (стекло, металл или перфорация), две съёмные боковые стенки с замками, заземление.
Модели семейства
ШРН-Э-6.350Эконом 6U, глубина 350 мм, стеклянная дверь, серый RAL 7035.
| Монтажная ёмкость | 6U |
| Высота | 342 мм (страница изделия); 343,6 мм (паспорт) |
| Ширина | 600 мм |
| Глубина | 350 мм |
| Полезная глубина | 300 мм |
| Распределённая нагрузка | 85 кг |
| Масса | 10,1 кг (нетто; брутто в паспорте 11,5 кг) |
| Цвет | серый RAL 7035 |

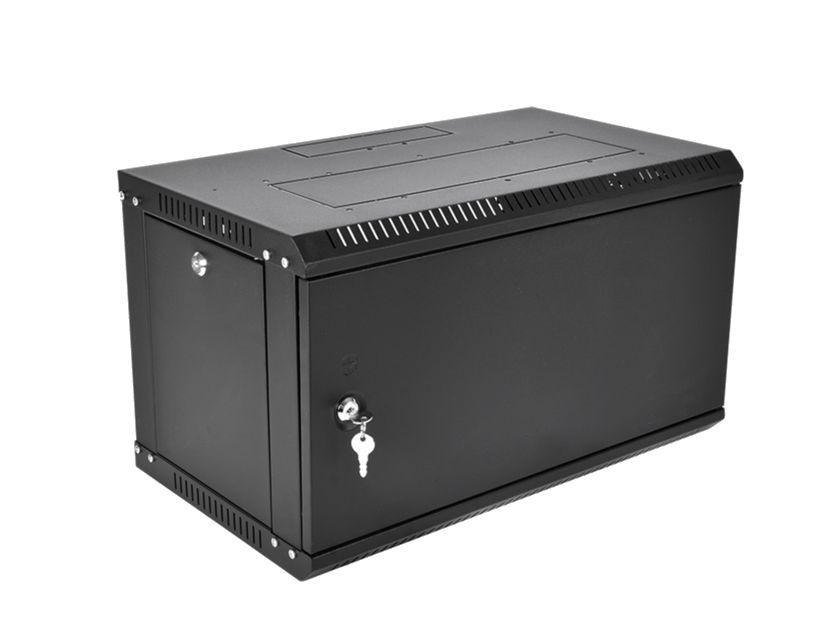

ШРН-Э-9.350.1-9005Эконом 9U, глубина 350 мм, сплошная металлическая дверь, чёрный RAL 9005.
| Монтажная ёмкость | 9U |
| Высота | 476 мм (страница изделия); 478,6 мм (паспорт) |
| Ширина | 600 мм |
| Глубина | 350 мм |
| Полезная глубина | 300 мм |
| Распределённая нагрузка | 85 кг |
| Масса | 11 кг (страница изделия); в паспорте для 9U × 350 мм 12,2 кг нетто, 14,2 кг брутто |
| Цвет | чёрный RAL 9005 |

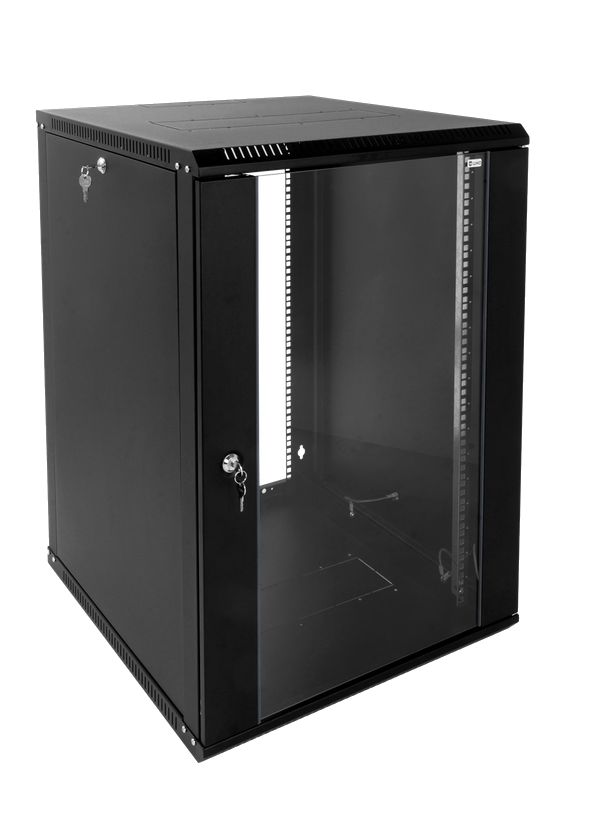

ШРН-Э-12.500-9005Эконом 12U, глубина 520 мм, стеклянная дверь, чёрный RAL 9005.
| Монтажная ёмкость | 12U |
| Высота | 608 мм (страница изделия); 609,6 мм (паспорт) |
| Ширина | 600 мм |
| Глубина | 520 мм |
| Полезная глубина | 470 мм |
| Распределённая нагрузка | 75 кг |
| Масса | 17,3 кг (страница изделия); в паспорте 17,4 кг нетто, 20,4 кг брутто |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Шкаф ставится на стену и собирается на месте: из крыши и дна, двух передних и двух задних швеллеров, двух вертикальных направляющих, двери и двух боковых стенок. В комплекте — комплект заземления.
- Боковые стенки съёмные и фиксируются точечным замком — оборудование доступно и с боковых сторон. Задняя стенка в базовую поставку не входит: докупается А-ШРН-х.
- Вертикальные юнитовые направляющие регулируются по глубине. Дополнительные направляющие докупаются отдельно (ШРН-ВН-Х, в паспорте ВН-2-х). Для крепления оборудования используется комплект монтажный КМ-2-25.
- В крышу и основание можно установить вентиляторные модули потолочные на два или три вентилятора (R-FAN-2J, R-FAN-2T, R-FAN-3J) и щёточные вводы КВ-Щ-55-210А; в крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм.
- Ряд ШРН-Э по паспорту. Высоты 6, 9, 12, 15 и 18U, глубины 350, 520 и 650 мм (полезные 300, 470 и 600 мм). Дверь — стекло, металл или перфорированная (при заказе). Нагрузка по глубине (с установленными боковыми стенками) — 350 мм — 85 кг, 520 мм — 75 кг, 650 мм — 65 кг; Высота шкафа — 343,6; 478,6; 609,6; 744,6; 877,6 мм для 6, 9, 12, 15 и 18U; Покрытие — полимерно-порошковая краска, шагрень, с предварительным фосфатированием; RAL 7035 либо RAL 9005; Климатическое исполнение — О4.2 по ГОСТ 15150; от +1 до +45 °С; влажность не более 80 % при 20 °С; Степень защиты — IP20 (в полностью собранном виде); Гарантия — не менее 12 месяцев с ввода в эксплуатацию, но не более 18 месяцев со дня поставки.
Монтаж
- Комплект поставки по паспорту: крыша-дно — 2 шт., швеллер передний и задний — по 2 шт., боковая стенка — 2 шт., дверь — 1 шт., вертикальные направляющие — 2 шт.; винты резьбоформирующие M5x10 — 30 шт., винты M6x12 и гайки с фиксатором — по 4 шт., демпферы — 10 шт., петли левая и правая — по 1 шт., точечные замки — 3 шт., комплект заземления — 1 шт.
- Заземление: провод двери — «ножевая клемма — клемма O», боковых стенок и вертикальных направляющих — «клемма O — клемма O»; провода крепят резьбоформирующими винтами M5x10 к уголкам в крыше-дне, провода боковых стенок — в средней части шкафа, концы заземляющих проводов боковых стенок соединяют со шпильками гайками M6.
- Установите вертикальные направляющие на нужную глубину винтами M6x12 и гайками с фиксатором M6. Под боковые стенки установите демпферы; точечные замки ставят в боковые стенки и в дверь. Петли выбирают по стороне открывания двери.
- Задняя стенка (опция) фиксируется четырьмя резьбоформирующими винтами.
- Для протяжки кабеля или установки вентиляторного модуля удалите металлическую заглушку; места крепления заглушки обработайте от заусенцев, чтобы не пораниться.
- Все металлические элементы шкафа соединяют с элементом защитного заземления проводниками или крепёжными соединениями. Шкаф не предназначен для взрывопожароопасных зон.
Примеры
Бюджетный настенный шкаф
Разборная конструкция поставляется в компактной упаковке, что снижает затраты на транспортировку и хранение.
Разный выбор дверей
Можно заказать металлическую, перфорированную или стеклянную дверь; устанавливается с правой или левой стороны.
Частые вопросы
Чем ШРН-Э отличается от сварного ШРН?
Эконом разборный и поставляется в компактной упаковке; распределённая нагрузка у него от 65 до 85 кг в зависимости от глубины.
Входит ли задняя стенка?
Нет, она докупается отдельно: артикул А-ШРН-х.
Какие высоты бывают?
В паспорте — 6, 9, 12, 15 и 18U; на страницах взяты 6, 9 и 12U.
Нюансы и грабли
- Высота на страницах и в паспорте немного различается: 342 против 343,6 (6U), 476 против 478,6 (9U), 608 против 609,6 (12U). Для расчёта места берите паспортные значения.
- Масса ШРН-Э-9.350.1-9005: 11 кг на странице, а в паспорте для 9U с глубиной 350 мм — 12,2 кг нетто и 14,2 кг брутто. Расхождение источников — для расчёта крепления берите большее.
- Нагрузка падает с глубиной: 85 кг при 350 мм, 75 кг при 520 мм, 65 кг при 650 мм, и указана при установленных боковых стенках.
- Шкаф поставляется разобранным: заднюю стенку и дополнительные направляющие нужно заказать отдельно.
- В паспорте перечень вентиляторных модулей записан с повтором «R-FAN-2T» — вероятно опечатка; состав уточняйте у производителя.
