ШРН-М — настенный разборный рамный шкаф 19" 9U–15U для частой перекоммутации
Настенный рамный шкаф 19" разборной конструкции с боковыми рамами и съёмными стенками. Доступ с трёх сторон, задняя стенка в комплекте, нагрузка 140–170 кг в зависимости от глубины.
Модели семейства
ШРН-М-9.500ШРН-М 9U, глубина 530 мм, стеклянная дверь, серый RAL 7035.
| Монтажная ёмкость | 9U |
| Высота | 480 мм |
| Ширина | 600 мм |
| Глубина | 530 мм |
| Полезная глубина | 456 мм |
| Распределённая нагрузка | 170 кг (с установленными боковыми стенками) |
| Толщина металла | не более 1,2 мм |
| Масса | 22,2 кг |
| Цвет | серый RAL 7035 |

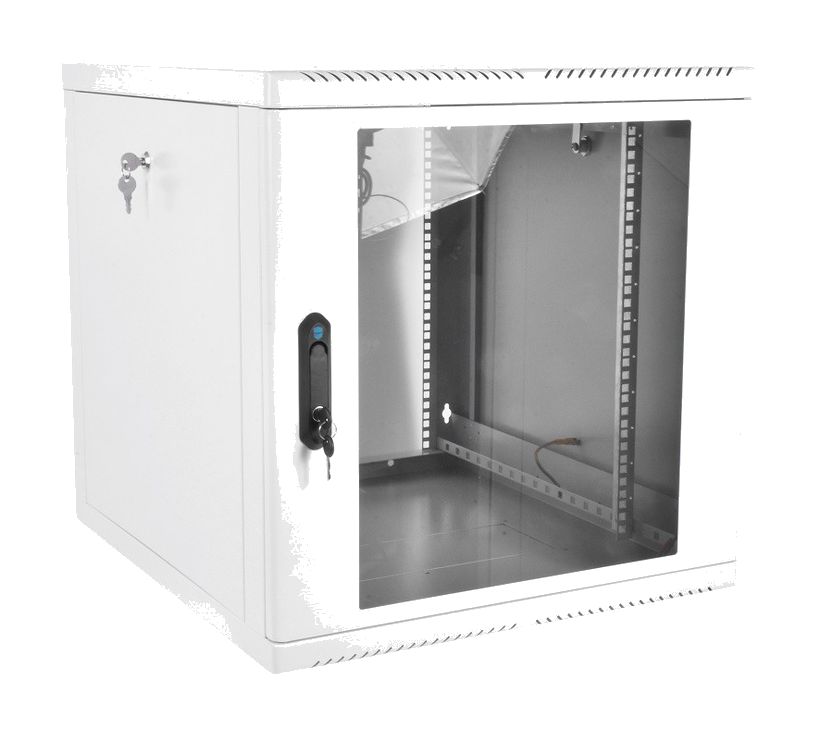

ШРН-М-12.650ШРН-М 12U, глубина 660 мм, стеклянная дверь, серый RAL 7035.
| Монтажная ёмкость | 12U |
| Высота | 610 мм |
| Ширина | 600 мм |
| Глубина | 660 мм |
| Полезная глубина | 581 мм |
| Распределённая нагрузка | 160 кг (с установленными боковыми стенками) |
| Толщина металла | не более 1,2 мм |
| Масса | 29,1 кг |
| Цвет | серый RAL 7035 |

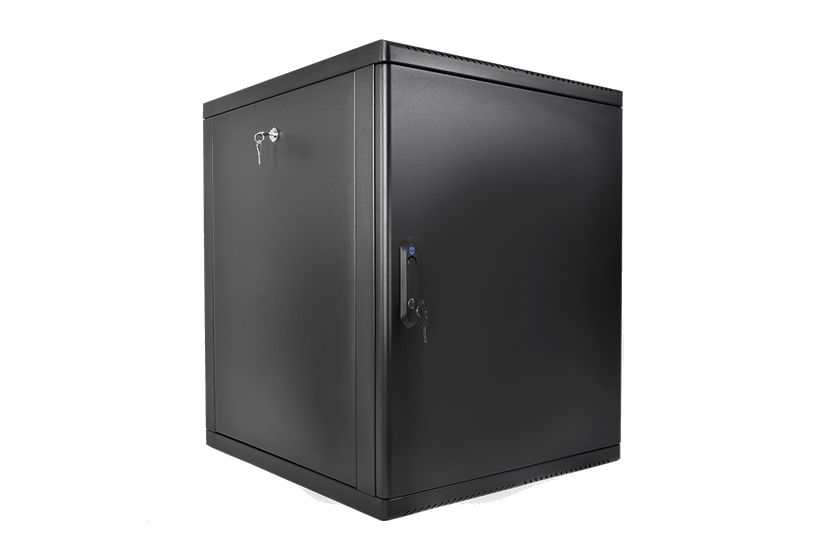

ШРН-М-15.650.1-9005ШРН-М 15U, глубина 660 мм, сплошная металлическая дверь, чёрный RAL 9005.
| Монтажная ёмкость | 15U |
| Высота | 745 мм |
| Ширина | 600 мм |
| Глубина | 660 мм |
| Полезная глубина | 581 мм |
| Распределённая нагрузка | 160 кг (с установленными боковыми стенками) |
| Толщина металла | не более 1,2 мм |
| Масса | 32,1 кг (страница изделия); в паспорте для 15U × 650 нетто 32,9 кг, брутто 36,6 кг |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Разборная конструкция каркасного типа: боковые рамы со съёмными стенками, крыша-дно, дверь, две вертикальные направляющие; в комплект входит задняя стенка и система заземления. Шкаф поставляется в разобранном виде.
- Боковые стенки фиксируются точечными замками. Дверь запирается усиленным точечным замком с поворотной ручкой, стеклянная дверь — с механическим креплением стекла (его просто заменить), устанавливается с правой или левой стороны. Двери: стекло, металл или перфорированная — при заказе.
- Крепление на стену — через отверстия в задней стенке.
- В крыше и основании предусмотрены места для вентиляторных модулей (потолочных на два или три вентилятора: R-FAN-2J, R-FAN-2T, R-FAN-3J) и щёточных вводов КВ-Щ-55-210А.
- Вертикальные направляющие регулируются по глубине; можно поставить дополнительные направляющие (ВН-2-х). Задняя часть рам имеет юнитовую перфорацию для монтажа оборудования и аксессуаров с четырьмя точками крепления.
- Ряд ШРН-М по паспорту ИДФУ.301442.473 ПС. Высоты 9U, 12U и 15U; три глубины: ШРН-М-х.350, ШРН-М-х.500 и ШРН-М-х.650 (полезная глубина 281, 456 и 581 мм). Нагрузка по глубине — 140, 130 и 120 кг; при установленных боковых стенках допустимо увеличение на 40 кг; Габариты шкафа — 9U — 480, 12U — 610, 15U — 745 мм по высоте; ширина 600 мм; глубина 360, 530 или 660 мм; Масса нетто (кг) для 9U при глубине .350, .500, .650 — 17,4; 22,2; 25,5; Масса нетто (кг) для 12U при глубине .350, .500, .650 — 21,1; 25,7; 29,1; Масса нетто (кг) для 15U при глубине .350, .500, .650 — 24,2; 29,2; 32,9; Покрытие — полимерно-порошковая краска, шагрень, с предварительным фосфатированием; RAL 7035 либо RAL 9005; Климатическое исполнение — О4.2 по ГОСТ 15150; от +1 до +45 °С; влажность не более 80 % при +20 °С; IP20 в собранном виде.
Монтаж
- Комплект поставки по паспорту: крыша-дно — 2 шт., боковая стенка — 2 шт., рама — 2 шт., дверь — 1 шт., вертикальная направляющая — 2 шт., задняя стенка — 1 шт., комплект заземления — 1 шт., точечный замок — 2 шт., усиленный точечный замок — 1 шт., демпфер — 6 шт., гайка с фиксатором — 4 шт., винт М6х12 — 16/24 шт. и шайба зубчатая — 12/20 шт. (в зависимости от габаритов), винт резьбоформирующий M5x10 — 4 шт.
- Соедините крыши-дно с рамами винтами и зубчатыми шайбами. Затягивайте винтовые соединения только после полной сборки шкафа; после сборки снимите боковые стенки и затяните все винтовые соединения до упора.
- Установите провода заземления боковых стенок, вертикальных направляющих и двери. Дверь — провод «ножевая клемма — клемма типа O» в ближайшем к ножевой клемме двери винтовом соединении; боковые стенки — «ножевая клемма — клемма типа O»; вертикальные направляющие — «клемма O — клемма O» (в нижние соединения направляющих).
- Задняя стенка крепится четырьмя резьбоформирующими винтами M5x10. Для протяжки кабеля или установки вентилятора удалите соответствующую металлическую заглушку и обработайте заусенцы в местах её крепления.
- Все металлические элементы шкафа соединяют с элементом защитного заземления; шкаф не предназначен для взрывопожароопасных зон.
Примеры
Сеть с частой перекоммутацией
ШРН-М предназначен для сетей, требующих частого обслуживания, перекоммутации и добавления активного и пассивного оборудования; доступ к оборудованию возможен с трёх сторон.
Нужна жёсткость
Рамная конструкция придаёт шкафу повышенную жёсткость; распределённая нагрузка по паспорту 120–140 кг, а с установленными боковыми стенками допустимо увеличение на 40 кг.
Частые вопросы
Входит ли задняя стенка?
Да, по странице изделия и паспорту задняя стенка в комплекте поставки.
Какая нагрузка у шкафа?
По паспорту 140, 130 и 120 кг в зависимости от глубины; при установленных боковых стенках допустимо увеличение на 40 кг.
Как расшифровать ШРН-М-15.650.1-9005?
15U, глубина по обозначению 650, сплошная металлическая дверь (.1), чёрный RAL 9005.
Нюансы и грабли
- Нагрузка на страницах — с установленными боковыми стенками: 170 кг (9U × 530) и 160 кг (12U и 15U × 660). В паспорте базовые значения 140, 130 и 120 кг плюс 40 кг со стенками; не переносите страничные цифры на шкаф без стенок.
- Название страницы и артикул расходятся: «600 × 530» и .500 у 9U, «600 × 660» и .650 у 12U и 15U; в характеристиках фактическая глубина 530 и 660 мм. Размещение считайте по полезной глубине (456 и 581 мм).
- Масса ШРН-М-15.650.1-9005: 32,1 кг на странице против 32,9 кг нетто в паспорте — расхождение источников.
- Паспорт требует затягивать винтовые соединения только после полной сборки шкафа, а затем снять боковые стенки и затянуть всё до упора.
- В списке вентиляторных модулей паспорта «R-FAN-2T» записан дважды — вероятно опечатка, состав уточняйте у производителя.
