ЦМО · открытые телекоммуникационные стойки 19", однорамные
СТК — универсальная однорамная открытая стойка 19" от 24U до 49U
Разборная открытая стойка 19" для активного и пассивного оборудования в закрытых подготовленных помещениях: 24U, 33U, 38U, 42U, 47U, 49U, нагрузка от 130 до 220 кг.
Модели семейства
СТК-24Нижний типоразмер ряда, серая RAL 7035.
| Монтажная ёмкость | 24U |
| Высота | 1220 мм |
| Ширина | 620 мм |
| Глубина | 600 мм |
| Распределённая нагрузка | 130 кг |
| Толщина металла | не более 2 мм |
| Масса | 14,8 кг |
| Цвет | серый RAL 7035 |

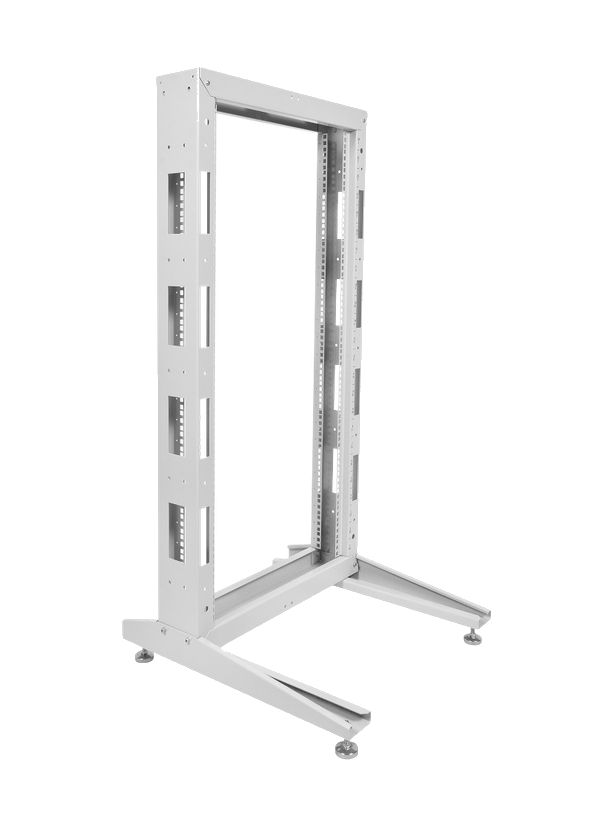

СТК-42Средний типоразмер ряда, серая RAL 7035.
| Монтажная ёмкость | 42U |
| Высота | 2003 мм (страница изделия); 2020 мм (паспорт) |
| Ширина | 620 мм |
| Глубина | 600 мм |
| Полезная глубина | 475 мм |
| Распределённая нагрузка | 200 кг |
| Толщина металла | не более 2 мм |
| Масса | 20,1 кг (страница изделия); 22 кг (паспорт) |
| Цвет | серый RAL 7035 |
СТК-49Верхний типоразмер ряда, серая RAL 7035.
| Монтажная ёмкость | 49U |
| Высота | 2314 мм (страница изделия); 2340 мм (паспорт) |
| Ширина | 620 мм |
| Глубина | 600 мм |
| Полезная глубина | 475 мм |
| Распределённая нагрузка | 220 кг |
| Толщина металла | не более 2 мм |
| Масса | 26,3 кг (страница изделия); 27 кг (паспорт) |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- Полностью разборная однорамная конструкция; каркас повышенной жёсткости скреплён болтами с внутренними шестигранниками. Вертикальные направляющие имеют юнитовую маркировку.
- Для удобства монтажа предусмотрены развитая перфорация, широкий спектр аксессуаров и система заземления.
- Опорные кронштейны массивные, а регулируемые винтовые опоры (ножки) компенсируют неровности пола.
- Стойка выполнена в соответствии с требованиями стандарта IEC 60 297 «Конструкции механические серии 482,6 (19 дюймов)»; поставляется в разобранном виде.
- Остальные модификации по паспорту ИДФУ.301421.201 ПС. В паспорте перечислены СТК-33, СТК-38, СТК-42, СТК-47 и СТК-49; ширина и глубина у всех 620 и 600 мм. СТК-33 — 1620 × 620 × 600 мм; 33U; 18 кг; нагрузка 180 кг; СТК-38 — 1826 × 620 × 600 мм; 38U; 23 кг; нагрузка 190 кг; СТК-42 — 2020 × 620 × 600 мм; 42U; 22 кг; нагрузка 200 кг; СТК-47 — 2250 × 620 × 600 мм; 47U; 25 кг; нагрузка 210 кг; СТК-49 — 2340 × 620 × 600 мм; 49U; 27 кг; нагрузка 220 кг.
Монтаж
- Инструмент для сборки по паспорту: крестовая или шлицевая отвёртка, ключ накидной 10 мм, ключ рожковый 19 мм.
- Соберите раму из двух вертикальных направляющих и двух поперечин болтами, шайбами и гайками; установите ножки на правую и левую опоры, опоры — на раму винтами и шайбами. Винтовые соединения затягивайте только после полной сборки стойки.
- Места крепления обработайте антикоррозийным составом (в комплект поставки не входит).
- Заземление: установите ножевую клемму заземления шурупом и провод заземления. Набор заземления в стандартную комплектацию не входит.
- Комплект поставки по паспорту: направляющая вертикальная — 2 шт., поперечина — 2 шт., опора левая и правая — по 1 шт., ножка — 4 шт., ключ шестигранный — 1 шт., болт с внутренним шестигранником М6х12 — 8 шт., винт М6х12 — 6 шт., гайка М6 — 4 шт., шайба зубчатая — 10 шт.
- Условия по паспорту: закрытые помещения, температура от +5 до +40 °С, верхнее значение влажности 80 % при 25 °С.
Примеры
Открытый монтаж в подготовленном помещении
Стойки удобны там, где нужен свободный доступ к оборудованию и хорошее охлаждение.
Крупный коммутационный узел
Стойки можно крепить между собой через вертикальный кабельный органайзер.
Блоки розеток REM
В раме предусмотрены отверстия для безинструментального монтажа блоков розеток REM.
Частые вопросы
Какие высоты у СТК?
24U, 33U, 42U, 47U, 49U по описанию на сайте; в паспорте дополнительно СТК-38.
Как соединить две стойки?
Через вертикальный кабельный органайзер: такая возможность предусмотрена.
Какая гарантия?
12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки; гарантийный срок хранения не более 6 месяцев.
Нюансы и грабли
- Страницы и паспорт расходятся: у СТК-42 высота 2003 мм и масса 20,1 кг на странице против 2020 мм и 22 кг в паспорте; у СТК-49 — 2314 мм и 26,3 кг против 2340 мм и 27 кг. Для расчёта места берите большие значения.
- Нагрузка растёт с высотой: 130 кг у СТК-24, 200 кг у СТК-42, 220 кг у СТК-49 (в паспорте 180–220 кг для 33–49U).
- Стойка открытая: по описанию она удобна в закрытых подготовленных помещениях, где нужен свободный доступ к оборудованию.
- Винты затягивают только после полной сборки стойки.
- Ряд СТК-24 на странице есть, а в паспорте его нет: паспорт охватывает модификации с 33U до 49U.
