ЦМО · открытые телекоммуникационные стойки 19", двухрамные
СТК-2 — универсальная двухрамная стойка 19" с регулируемой глубиной, 24–49U
Разборная открытая стойка 19" из двух рам для активного и пассивного оборудования: 24–49U, полезная глубина 750/620/580/450 мм, нагрузка 250–400 кг. Для закрытых помещений.
Модели семейства
СТК-24.2 — стойка универсальная 24U двухрамнаянижний типоразмер ряда, серая RAL 7035
| Монтажная ёмкость | 24U |
| Высота | 1220 мм |
| Ширина | 620 мм |
| Глубина | 800 мм (полезная глубина 750 мм) |
| Распределённая нагрузка | 250 кг |
| Масса | 26,6 кг (на странице изделия); 27 кг (в паспорте) |
| Толщина металла | не более 2 мм |
| Цвет | серый RAL 7035 |
СТК-42.2-9005 — стойка универсальная 42U двухрамная, чёрнаясредний типоразмер ряда, чёрная RAL 9005
| Монтажная ёмкость | 42U |
| Высота | 2003 мм (на странице изделия); 2020 мм (в паспорте) |
| Ширина | 620 мм |
| Глубина | 800 мм (полезная глубина 750 мм) |
| Распределённая нагрузка | 350 кг |
| Масса | 39,5 кг (на странице изделия); 35 кг (в паспорте) |
| Толщина металла | не более 2 мм |
| Цвет | чёрный RAL 9005 |

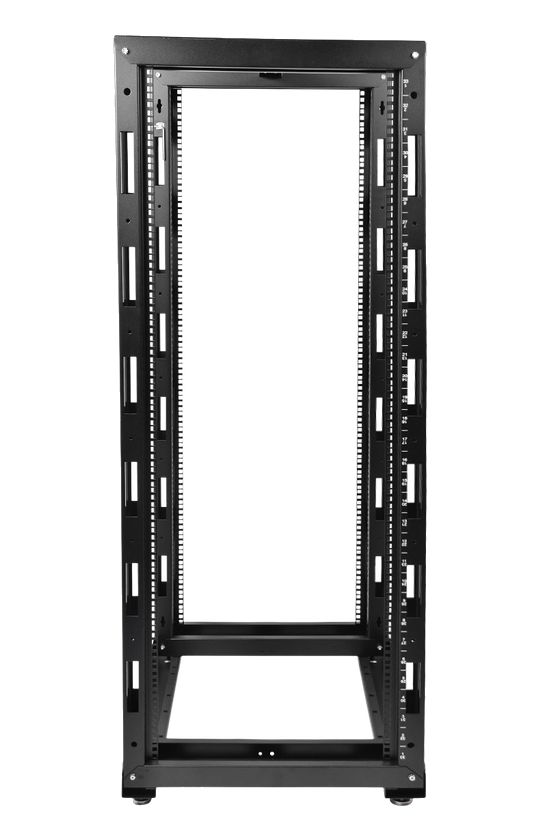

СТК-49.2-9005 — стойка универсальная 49U двухрамная, чёрнаяверхний типоразмер ряда, чёрная RAL 9005
| Монтажная ёмкость | 49U |
| Высота | 2340 мм |
| Ширина | 620 мм |
| Глубина | 800 мм (полезная глубина 750 мм) |
| Распределённая нагрузка | 400 кг |
| Масса | 51,7 кг (на странице изделия); 48 кг (в паспорте) |
| Толщина металла | не более 2 мм |
| Цвет | чёрный RAL 9005 |
СТК-33.2, СТК-38.2, СТК-47.2 — остальные типоразмеры ряда (по паспорту)габариты В×Ш×Г, масса и нагрузка из таблицы паспорта; страниц изделий на эти типоразмеры в папке нет
| СТК-33.2 | 1620 × 620 × 800 мм, 33U, масса 31 кг, нагрузка 300 кг |
| СТК-38.2 | 1820 × 620 × 800 мм, 38U, масса 35 кг, нагрузка 330 кг |
| СТК-47.2 | 2250 × 620 × 800 мм, 47U, масса 45 кг, нагрузка 380 кг |
| Ширина и глубина (все) | 620 × 800 мм |
| Полезная ёмкость | СТК-33.2 — 33U, СТК-38.2 — 38U, СТК-47.2 — 47U |
Как это работает и подключается
- Стойка рассчитана на оборудование в 19-дюймовом стандарте по МЭК 297; вертикальные направляющие размечены по юнитам.
- Глубину под оборудование выбирают положением рам: двухрамная конструкция даёт полезную глубину 750/620/580/450 мм. Типоразмеры ряда по высоте: 24U, 33U, 38U, 42U, 47U, 49U.
- Для кабелей и оборудования в паспорте приведён перечень аксессуаров: фальшпанели 1U, 2U и 4U, вертикальные кабельные органайзеры шириной 95 мм для 33U, 42U, 47U и 49U, горизонтальные органайзеры 1U на 4 кольца (серые и чёрные, с окнами и без), перфорированные полки глубиной 580, 620 и 750 мм (в том числе выдвижные на телескопических направляющих и грузоподъёмностью 100 кг), консольные полки, блок силовых розеток 19" на 8 розеток без шнура, направляющие-уголки для напольных шкафов.
Монтаж
- Поставка: стойка разборная, собирается на месте. Комплект по паспорту: вертикальная направляющая — 4 шт., поперечина — 4 шт., опора — 2 шт., кронштейн передний — 1 шт., кронштейн задний — 1 шт., ножка — 4 шт., шестигранный ключ — 1 шт., болт М6х12 — 16 шт., винт М6х12 — 20 шт., гайка М6 — 16 шт., гайка с фиксатором М6 — 4 шт., шайба зубчатая — 20 шт.
- Инструмент для сборки: крестовая или шлицевая отвёртка, накидной ключ 10 мм, рожковый ключ 19 мм.
- Порядок по паспорту: собрать две рамы из вертикальных направляющих и поперечин (болты с внутренним шестигранником, шайбы, гайки; отверстия в поперечинах ориентировать внутрь стойки), поставить ножки в опоры и закрепить гайками с фиксатором, установить опоры на рамы винтами с шайбами, сверху поставить передний и задний кронштейны и скрепить их винтами и гайками без шайб.
- Рамы и гайки с фиксатором ставят на глубину, нужную для оборудования; юнитовой маркировкой рамы разворачивают наружу стойки. При установке рам на минимальную глубину задний кронштейн не используется.
- Места крепления обрабатывают антикоррозийным составом — в комплект поставки он не входит.
- Заземление: ножевую клемму заземления ставят на шуруп, затем подключают провод заземления. Набор заземления 30561120700 в стандартную комплектацию не входит.
- Опорные кронштейны массивные, а винтовые опоры (ножки) регулируются — ими выбирают неровности пола.
Примеры
Коммутационный узел в подготовленном помещении
Стойка открытая, оборудование видно и доступно со всех сторон, охлаждение свободное. По описанию производителя это и есть её применение: закрытые подготовленные помещения со свободным доступом к оборудованию.
Несколько стоек в ряд
При крупном коммутационном узле стойки можно крепить между собой через вертикальный кабельный органайзер.
Стойка с блоками розеток REM
В раме СТК-2 есть отверстия для безинструментального монтажа блоков розеток REM.
Частые вопросы
Какая полезная глубина у СТК-2?
Полезная глубина регулируется: 750, 620, 580 или 450 мм. Габаритная глубина стойки 800 мм.
Какие высоты бывают?
24U, 33U, 38U, 42U, 47U и 49U; нагрузка — от 250 до 400 кг.
Стойка поставляется собранной?
Страница производителя: универсальные стойки поставляются в разобранном виде. Паспорт содержит руководство по сборке и список деталей.
Гарантия?
Паспорт: 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки. Гарантийный срок хранения — не более 6 месяцев с момента изготовления.
Нюансы и грабли
- Винтовые соединения затягивают только после полной сборки стойки — иначе рамы не выставить по глубине.
- Нагрузка зависит от высоты: у 24U — 250 кг, у 49U — 400 кг. Тяжёлое оборудование на нижний типоразмер не рассчитывать по цифре старшего.
- Размеры и масса на странице изделия и в паспорте расходятся: например, 42U — высота 2003 мм против 2020 мм, масса 39,5 кг против 35 кг. Для логистики и подъёма стойки брать большее значение, для проёмов и потолка — запас.
- Стойка рассчитана на закрытые помещения: климатическое исполнение УХЛ категории 4.2 по ГОСТ 15150, температура окружающего воздуха от +5 до +40 °С, относительная влажность не выше 80 % при 25 °С. Для улицы и неотапливаемых помещений она не предназначена.
- Заземление и антикоррозийная обработка мест крепления — отдельные покупки или работы, в комплекте их нет.
Документация
- ЦМО — паспорт и руководство по сборке стоек СТК-2 (ИДФУ.301421.202 ПС)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/otkrytye_telekommunikatsionnye_stoyki/dvukhramnye_stoyki_stk_2/stoyka_telekommunikatsionnaya_universalnaya_24u_dvukhramnaya/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/otkrytye_telekommunikatsionnye_stoyki/dvukhramnye_stoyki_stk_2/stoyka_telekommunikatsionnaya_universalnaya_42u_dvukhramnaya_tsvet_chernyy/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/otkrytye_telekommunikatsionnye_stoyki/dvukhramnye_stoyki_stk_2/stoyka_telekommunikatsionnaya_universalnaya_49u_dvukhramnaya_tsvet_chernyy/)
