ЦМО · шкафы напольные 19" серверные для colocation, с запираемыми отсеками
ШТК-СП-К — серверный шкаф колокейшн: отсеки с отдельными замками, нагрузка 1000 кг
Напольный 19" шкаф из 2 или 4 запираемых секций для нескольких арендаторов: у каждого отсека свои ключи и кабельные каналы, чёрный, перфорированные двери, нагрузка до 1000 кг.
Модели семейства
ШТК-СП-К-2-40.6.10-44АА-Ч — 2 секции, 40U, 600 × 1000две секции по 20U, нижний типоразмер на странице изделия
| Секций | 2 (по 20U) |
| Монтажная ёмкость / высота | 40U / 42U |
| Высота | 1945 мм |
| Ширина / глубина | 600 / 984 мм |
| Полезная глубина | 675 мм |
| Распределённая нагрузка | 1000 кг |
| Масса | 185 кг |
| Цвет | чёрный RAL 9005 |
| Степень защиты | IP20 |

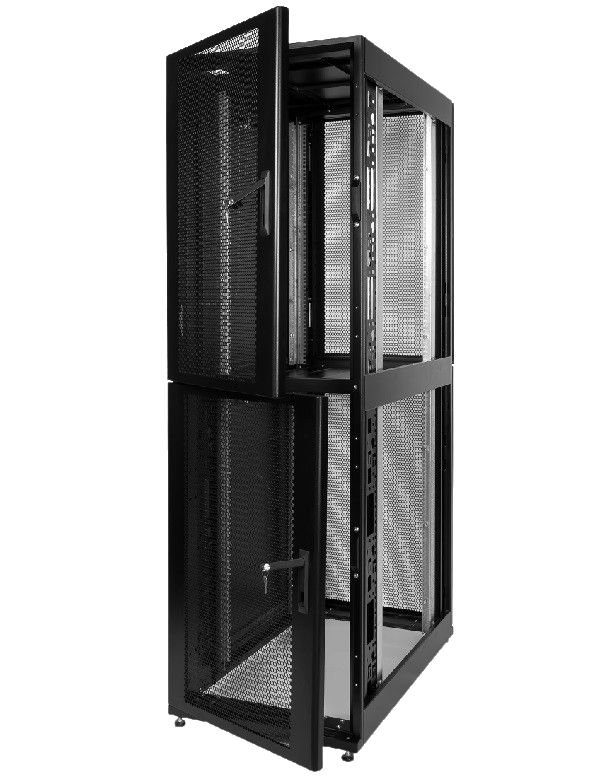

ШТК-СП-К-2-46.6.12-44АА-Ч — 2 секции, 46U, 600 × 1200две секции по 23U
| Секций | 2 (по 23U) |
| Монтажная ёмкость / высота | 46U / 48U |
| Высота | 2212 мм |
| Ширина / глубина | 600 / 1184 мм |
| Полезная глубина | 875 мм |
| Распределённая нагрузка | 1000 кг |
| Масса | 210 кг |
| Цвет | чёрный RAL 9005 |
| Степень защиты | IP20 |

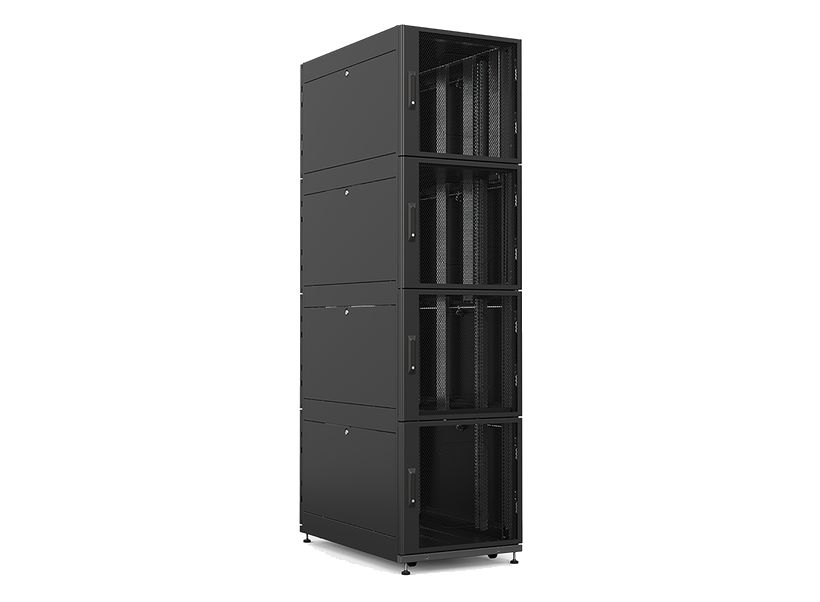

ШТК-СП-К-4-44.6.12-44АА-Ч — 4 секции, 44U, 600 × 1200четыре секции по 11U; страница изделия и паспорт расходятся по массе
| Секций | 4 (по 11U) |
| Монтажная ёмкость / высота | 44U / 48U |
| Высота | 2212 мм |
| Ширина / глубина | 600 / 1184 мм |
| Полезная глубина | 875 мм |
| Распределённая нагрузка | 1000 кг |
| Масса | 220 кг (на странице изделия); 230 кг (в паспорте) |
| Цвет | чёрный RAL 9005 |
| Степень защиты | IP20 |
Как это работает и подключается
- Шкаф рассчитан на оборудование в стойку шириной 482,6 мм (19 дюймов) по ГОСТ 28601.2 (МЭК 297); у каждого отсека своя пара вертикальных юнитовых направляющих.
- Чужой отсек не открывается: замки с индивидуальными ключами, а кабель абонента через соседний отсек идёт через защитный кожух. Каждый отсек имеет два кабельных канала с проходом сечением 20 × 79 мм.
- Двери быстросъёмные шарнирные, снимаются без инструмента; сторону открывания двери можно поменять. Угол открытия дверей 180°.
- Зазор для кабелей между передней дверью и вертикальной юнитовой направляющей 100 мм.
- Заземление: шкаф имеет контур заземления; панель заземления длиной 500 или 1000 мм покупается отдельно и в комплектацию не входит.
- В передней и задней рамах есть места для крепления дополнительных аксессуаров, блоков розеточных, организаторов.
Монтаж
- Шкаф поставляется в собранном виде. Для транспортировки по объекту есть ролики — только для пустого, не нагруженного шкафа: допустимая нагрузка на комплект из 4 роликов 200 кг.
- В основании стоят регулируемые винтовые опоры (ножки); диаметр отверстия под ножки М10. Шкафы можно скреплять между собой, с боковыми панелями или без них — для выравнивания и устойчивости.
- Глубину вертикальных направляющих при необходимости регулируют под оборудование каждого отсека отдельно. На заводе направляющие стоят в положении максимальной глубины. Порядок: выкрутить винты, снять вертикальные направляющие, вынуть гайку из обоймы (сжать края обоймы и достать гайку из квадратного отверстия). Установка — в обратном порядке: гайки в обоймах ставят с внутренней стороны горизонтальных направляющих, так, чтобы дужки сцепились с левой и правой сторонами квадратного отверстия, но не с верхней и нижней. Для установки гаек применяют инструмент для монтажа гайки.
- Боковые панели с замками и крышу снимают для прокладки кабелей. Чтобы снять крышу: ослабить фиксирующие винты и вытолкнуть крышу вверх. В крыше есть отверстия для доступа к кабелям.
- Чтобы снять дверь: отсоединить провод заземления и приподнять дверь вверх. Ось петли имеет вертикальный ход — это упрощает установку двери на место и снятие нижней двери.
- Кабельный канал в отсеке фиксируется в 4 точках по крайним отверстиям и при необходимости переносится по глубине. Кабель прокладывается сквозь канал до нужного отсека.
Примеры
Дата-центр с несколькими арендаторами
Внутреннее пространство разделено на отсеки, в каждый имеет доступ только свой арендатор: замки с индивидуальными ключами.
Небольшое оборудование каждого клиента
Производитель позиционирует ШТК-СП-К-2 для оборудования, которому не нужно много места в стойке, а ШТК-СП-К-4 даёт четыре отсека по 11U.
Ряд шкафов
Шкафы ШТК-СП-К можно объединять в ряд, а у вертикального кабельного организатора предусмотрено сопряжение с аксессуарами других производителей.
Частые вопросы
Чем ШТК-СП-К отличается от обычного серверного шкафа?
Внутреннее пространство разделено на отсеки; у каждого отсека индивидуальные замки и свои кабельные каналы, чтобы в одном шкафу могли стоять разные арендаторы.
Сколько секций бывает?
Две (ШТК-СП-К-2) и четыре (ШТК-СП-К-4). В паспорте указаны исполнения на 40U и 46U для двух секций и на 44U для четырёх.
Какой цвет?
На странице изделия — чёрный RAL 9005, суффикс «Ч» в артикуле. В паспорте исполнения даны с суффиксами «С» и «Ч».
Гарантия?
Паспорт: 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки; срок хранения не более 6 месяцев.
Нюансы и грабли
- Разделительную полку между отсеками нагружать нельзя — об этом отдельно предупреждает и страница изделия, и паспорт. Допустимая равномерно распределённая статическая нагрузка 1000 кг относится к шкафу в целом.
- Ролики годятся только для пустого шкафа: нагрузка на комплект из 4 шт. не больше 200 кг. Шкаф с оборудованием на них не перекатывать.
- Числа в источниках расходятся. Перфорация двери: 63 % в характеристиках на странице изделия, 65 % в описании там же и 73 % в паспорте. Масса ШТК-СП-К-4-44.6.12: 220 кг на странице изделия, 230 кг в паспорте. Для расчёта охлаждения и подъёма брать худший случай (меньшая перфорация, большая масса).
- Шкаф для закрытых помещений, исполнение УХЛ 4.2: температура от +5 до +40 °С, влажность до 80 % при 25 °С; степень защиты IP20.
- Полезная глубина — максимальная, без вертикального кабельного организатора: 675 мм у шкафов глубиной 984 мм и 875 мм у шкафов глубиной 1184 мм. Подбирать по самому глубокому оборудованию, а не по габариту шкафа.
