ШТК-ЭКОНОМ — разборный напольный шкаф 19", 18–48U, шире и глубже на выбор
Разборный напольный шкаф 19" для сетевого оборудования в офисах и закрытых помещениях: 18–48U, ширина 598 и 798 мм, глубина 600–1000 мм, нагрузка до 710 кг, IP20.
Модели семейства
ШТК-Э-18.6.6-13АА — 18U, 600 × 600, дверь стекло + дверь металлнижний типоразмер ряда, серый, стеклянная передняя и металлическая задняя дверь
| Монтажная ёмкость | 18U |
| Высота | 920 мм |
| Ширина / глубина | 598 / 600 мм |
| Полезная глубина | 515 мм |
| Распределённая нагрузка | 540 кг |
| Масса | 41 кг (на странице изделия); 43 кг (в паспорте) |
| Двери | передняя стеклянная, задняя металлическая; угол открытия 120° |
| Упаковка | 1 место |
ШТК-Э-42.6.8-44АА-9005 — 42U, 600 × 800, двери перфорированные, чёрныйсредний типоразмер ряда, две перфорированные двери
| Монтажная ёмкость | 42U |
| Высота | 1987 мм |
| Ширина / глубина | 598 / 800 мм |
| Полезная глубина | 715 мм |
| Распределённая нагрузка | 710 кг |
| Масса | 76 кг (на странице изделия); 87 кг (в паспорте) |
| Двери | обе перфорированные, перфорация 80 %; угол открытия 120° |
| Цвет | чёрный RAL 9005 |
| Упаковка | 2 места |

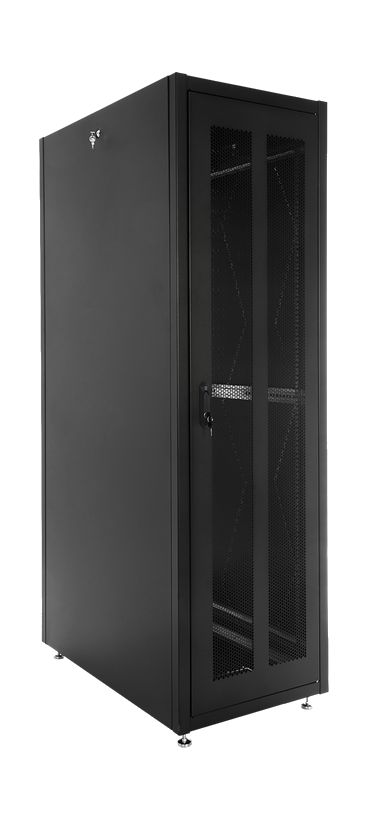

ШТК-Э-48.6.8-44АА-9005 — 48U, 600 × 800, двери перфорированные, чёрныйверхний типоразмер ряда для 600 × 800
| Монтажная ёмкость | 48U |
| Высота | 2254 мм |
| Ширина / глубина | 598 / 800 мм |
| Полезная глубина | 715 мм |
| Распределённая нагрузка | 710 кг |
| Масса | 76 кг (на странице изделия); 96 кг (в паспорте) |
| Двери | обе перфорированные, перфорация 80 %; угол открытия 120° |
| Цвет | чёрный RAL 9005 |
| Упаковка | 2 места |
Весь ряд ШТК-Э по паспорту (18, 24, 30, 36, 42, 48U)24 исполнения: ширина 598 или 798 мм (798 — только от 36U и выше), глубина 600, 800, 1000 мм
| Высота | 920 / 1187 / 1454 / 1720 / 1987 / 2254 мм (18 / 24 / 30 / 36 / 42 / 48U) |
| Полезная глубина | 515 / 715 / 915 мм для глубины 600 / 800 / 1000 мм |
| Распределённая нагрузка | 540 кг (18 и 24U), 620 кг (30 и 36U), 710 кг (42 и 48U) |
| Масса по паспорту | от 43 кг (ШТК-Э-18.6.6) до 127 кг (ШТК-Э-48.8.10) |
| Упаковка | ШТК-Э-18.6.6 и ШТК-Э-24.6.6 — в одном месте, остальные — в двух |
Как это работает и подключается
- Шкаф рассчитан на оборудование в системе несущих конструкций 482,6 мм (19") по ГОСТ 28601.2-90 (МЭК 297).
- Двери бывают трёх видов: цельнометаллические, с тонированным ударопрочным стеклом, с перфорацией. Замки усиленные точечные, навеска правая или левая — штырьковые петли в дверях.
- Боковые стенки легкосъёмные, на точечных замках; доступ к оборудованию с четырёх сторон: через боковые стенки, переднюю и заднюю двери.
- Четыре оцинкованные вертикальные направляющие регулируются по глубине. Система заземления входит в стандартную комплектацию.
- Не предназначен для взрывоопасных зон.
Монтаж
- Поставка в разобранном виде в одном или двух транспортных местах. До начала сборки проверить комплект: рекламации по комплекту поставки после сборки не принимаются.
- Каркас: основание, крыша, две сборные рамы, четыре опоры двери, два усиления. Затягивать винтовые соединения только после полной сборки шкафа.
- Инструмент по паспорту: крестообразная отвёртка 150 мм (шлиц PH 2), шуруповёрт с удлинителем 30...50 мм и насадкой PH 2, съёмник для гайки в обойме, рожковый ключ 13 мм, универсальный нож, линейка с уровнем.
- Порядок сборки по паспорту: упоры боковых стенок на крышу, винтовые опоры и усиление на основание, сборка каркаса (крыша и основание + боковые рамы), опоры дверей и усиления, вертикальные направляющие, зацепы язычка с учётом стороны открывания двери, усиленные точечные замки в двери, демпферы и заглушки, двери (зазоры выравнивают пластиковыми шайбами), точечные замки в боковые стенки и сами стенки, комплект заземления.
- Заземление: боковые стенки — клемма ножевая на крыше с боковой стороны, провод соединяет клемму стенки и клемму крыши; двери — клеммы в передней/задней части крыши и в верхних частях дверей, соединить проводом заземления.
- Основание шкафа комплектуется винтовыми опорами (ножками), которые компенсируют неровности пола.
Примеры
Шкаф с оборудованием в офисе или на производстве
Серия предназначена для активного и пассивного телекоммуникационного оборудования в офисных и закрытых промышленных помещениях.
Шкаф с вентиляторами или щёточным вводом
В основании и крыше есть места под вентиляторные модули серии R-FAN и щёточные вводы КВ-Щ-55.420А (один комплект) или КВ-Щ-55.210А (два комплекта).
Высокий шкаф 42–48U с перфорированными дверями
Две перфорированные двери (перфорация 80 %) для плотной серверной компоновки при чёрном исполнении.
Частые вопросы
Как расшифровывается артикул ШТК-Э-42.6.8?
Серия ШТК-Э, затем высота в U (42), ширина в сотнях мм (6 — 600), глубина в сотнях мм (8 — 800). Далее по схеме формирования артикула ЦМО идут цифры типов дверей и стенок (3 — сплошная, 4 — перфорированная, 8 — двойная перфорированная, 1 — со стеклом, А — металлическая стенка) и цвет: без суффикса — серый RAL 7035, 9005 — чёрный.
Есть ли 800 мм по ширине?
Да, в паспорте ряд ШТК-Э-36.8.8, 36.8.10, 42.8.8, 42.8.10, 48.8.8, 48.8.10: ширина 798 мм.
Гарантия?
12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки; гарантийный срок хранения не более 6 месяцев.
Нюансы и грабли
- Роликовые опоры можно поставить в основание, но в комплект они не входят. Ролики — только для перемещения пустого (без смонтированного оборудования) шкафа по ровной поверхности. На месте установки перед нагрузкой шкаф ставят на винтовые опоры из состава изделия.
- Паспорт даёт одну массу шкафа, страница изделия — другую: 18U (600 × 600) — 41 кг против 43 кг, 42U (600 × 800) — 76 кг против 87 кг, 48U (600 × 800) — 76 кг против 96 кг. Для подъёма и расчёта перекрытия брать паспортные значения: они выше. Нагрузка и высота совпадают.
- Исполнение УХЛ 4.2: закрытые помещения, температура от +5 до +40 °С, влажность до 80 % при +25 °С. IP20 — только полностью собранный шкаф, с установленными дверями и боковыми стенками.
- Транспортировка по группе 5 ГОСТ 15150–69 в закрытых отсеках, без воздействия осадков, при температуре от -50 до +50 °С.
- Покрытие по паспорту — полимерно-порошковая краска, шагрень, цвет RAL 7035 (светло-серый); чёрный RAL 9005 — отдельное исполнение с суффиксом 9005 в артикуле.
