ЦМО · шкафы телекоммуникационные и серверные напольные 19", разборные, усиленные
ШТК-М — усиленный напольный шкаф 19", 18–48U, нагрузка до 700–900 кг
Разборный напольный шкаф 19" с усиленным каркасом на сварных рамах для сетевого и серверного оборудования, ЦОД: высота 18–48U, ширина 600 и 800 мм, глубина до 1200 мм, IP20.
Модели семейства
ШТК-М-18.6.6-1ААА — 18U, 600 × 600, дверь стеклонижний типоразмер ряда; передняя дверь стеклянная, сзади стенка металлическая
| Монтажная ёмкость | 18U |
| Высота | 980 мм |
| Ширина / глубина | 600 / 625 мм |
| Полезная глубина | 455 мм |
| Распределённая нагрузка | 700 кг |
| Масса | 52,6 кг |
| Толщина металла | не более 2 мм |
| Цвет | серый RAL 7035 |
| Двери | угол открытия 180° |
| Упаковка | 2 места |

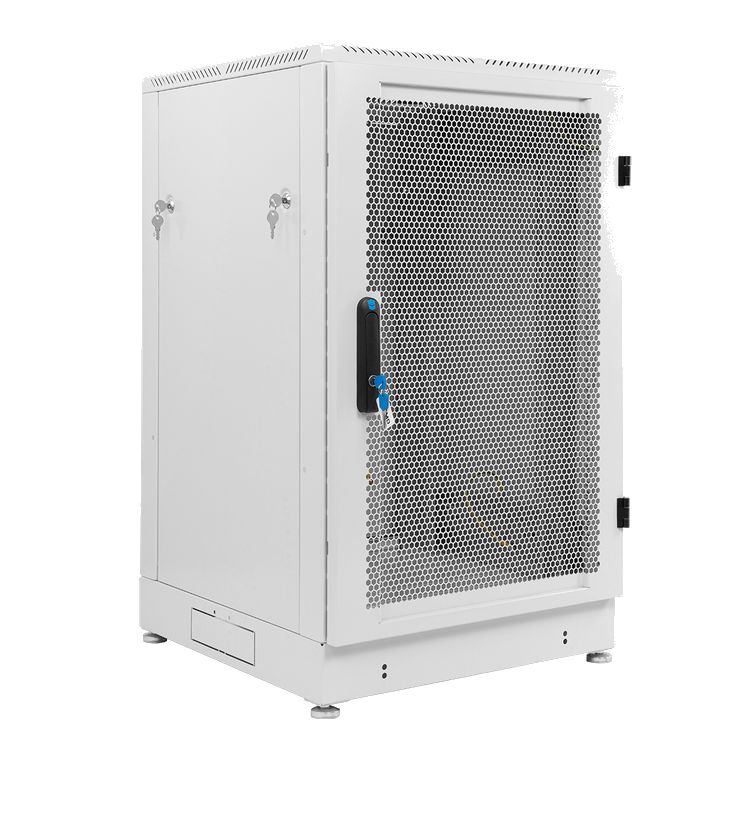

ШТК-М-24.6.8-44АА — 24U, 600 × 800, две перфорированные дверисерверное исполнение с двумя перфорированными дверями
| Монтажная ёмкость | 24U |
| Высота | 1245 мм |
| Ширина / глубина | 600 / 800 мм |
| Полезная глубина | 655 мм |
| Распределённая нагрузка | 700 кг |
| Масса | 66,5 кг |
| Перфорация | 80–85 % в зависимости от ширины и конструкции дверей |
| Цвет | серый RAL 7035 |
| Двери | угол открытия 180° |
| Упаковка | 2 места |

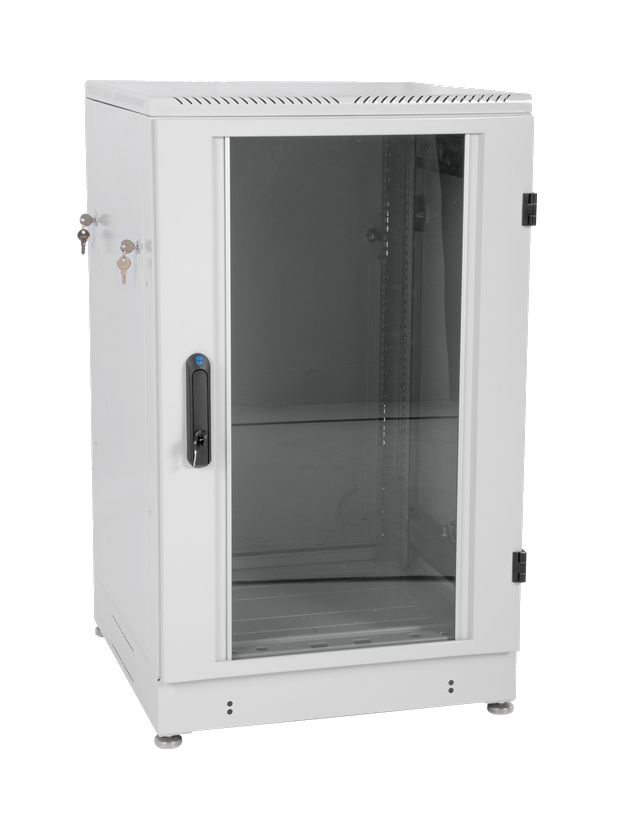

ШТК-М-30.6.10-1ААА — 30U, 600 × 1000, дверь стекло30U, усиленная нагрузка до 900 кг
| Монтажная ёмкость | 30U |
| Высота | 1515 мм |
| Ширина / глубина | 600 / 1025 мм |
| Полезная глубина | 855 мм |
| Распределённая нагрузка | 900 кг |
| Масса | 97 кг |
| Толщина металла | не более 2 мм |
| Цвет | серый RAL 7035 |
| Двери | угол открытия 180° |
| Упаковка | 3 места |
Весь ряд ШТК-М по паспортам (18–48U)по страницам и паспортам: высота 18–48U, ширина 600 и 800 мм, глубина 600, 800, 1000, 1200 мм
| Высота и габарит 600 мм ширины | 18U — 980 мм, 24U — 1245 мм, 30U — 1515 мм, 36U — 1780 мм (глубина 625 / 825 / 1025 мм для номинала 600 / 800 / 1000) |
| Полезная глубина | 455 / 655 / 855 мм для номинальной глубины 600 / 800 / 1000 мм |
| Нагрузка | до 700 кг (18 и 24U), до 900 кг (30 и 36U) |
| Ширина / глубина (страница изделия) | ширина 600 и 800 мм, глубина 600, 800, 1000, 1200 мм |
| Цвет (паспорт) | RAL 7035 светло-серый либо RAL 9005 чёрный |
Как это работает и подключается
- Шкаф рассчитан на несущие конструкции 482,6 мм (19") по ГОСТ 28601.2-90 (МЭК 297) и предназначен для закрытых помещений.
- Каркас: основание, крыша и две сварные рамы, соединённые комплектом швеллеров. Полузамкнутый профиль рам даёт высокую несущую способность и позволяет соединять шкафы без дополнительных креплений.
- Двери трёх видов: цельнометаллическая, с тонированным ударопрочным стеклом, перфорированная. Навеска правая или левая, угол открытия 180°. Замок точечный на 18–36U и ригельный на 42–48U; для 30–36U паспорт называет замок с поворотной ручкой. Возможна комплектация двумя дверями вместо задней стенки.
- Четыре оцинкованные вертикальные направляющие регулируются по глубине. У шкафов шириной 800 мм направляющие цельные, без проставок, с окнами под установку аксессуаров.
- Боковые стенки легкосъёмные, на точечных замках; в шкафах глубиной 1000 и 1200 мм стенки сдвоенные по горизонтали. Доступ с четырёх сторон.
- Система заземления есть, провода для заземления всех деталей шкафа входят в комплект.
- Основание и крыша перфорированы, есть отверстия под кабельный ввод 212 × 110 мм и/или 422 × 55 мм с возможностью установки щёточных вводов КВ-Щ. В паспорте перечислены аксессуары: фальшпанели, полки, органайзеры, панели заземления, вентиляторные модули.
Монтаж
- Шкаф поставляется в разобранном виде в двух или трёх транспортных местах, с собранными рамами с дверями или задней стенкой; боковые стенки — с установленными замками.
- Инструмент по паспорту (30–36U): крестовая отвёртка, плоскогубцы с удлинёнными губками, гаечные ключи 19, 10 и 7 мм, шестигранник 3 мм, линейка с уровнем. В паспорте 18–24U вместо 19 мм указан ключ 22 мм.
- Порядок: поставить винтовые опоры (ножки) на основание; соединить крышу, основание и рамы с дверями и задней стенкой болтами М6 × 12 с зубчатыми шайбами (для сборки заднюю стенку снимают); установить швеллеры; провода заземления — на швеллеры под боковые стенки (нижний швеллер при глубине 600 и 800 мм, нижний и средний при 1000 мм) и заземление дверей и задней стенки резьбоформирующими винтами М5 × 10 из комплекта; вертикальные направляющие на нужную глубину винтами с гайками с фиксаторами; боковые стенки с демпферами и присоединить провода заземления.
- Шкаф ставят на место с линейкой-уровнем, неровности пола выбирают ножками, после этого окончательно затягивают соединения до упора. Затягивать винтовые соединения только после полной сборки.
- Поворотные ролики не входят в комплект: докупаются ролики ШТК-М-40 или усиленные ШТК-М-150.
- Линейное соединение шкафов: совместить отверстия в силовых рамах, скрепить винтами М5 × 16 и гайками М5, затянуть до упора.
Примеры
Узел связи и ЦОД
Производитель называет назначение: размещение телекоммуникационного оборудования и организация центров хранения и обработки данных.
Шкаф с принудительным охлаждением
В крыше и основании есть места под вентиляторные модули R-FAN: по паспорту по два модуля при глубине 600–800 мм и по три при глубине 1000 мм.
Ряд из нескольких шкафов
Предусмотрено линейное соединение шкафов через совмещённые отверстия в силовых рамах.
Частые вопросы
Как читать артикул ШТК-М-24.6.8-44АА?
Серия ШТК-М, высота 24U, ширина 600 мм (6), глубина 800 мм (8); далее типы передней и задней двери (4 — перфорированная) и стенки; без суффикса — серый RAL 7035, 9005 — чёрный.
Серый или чёрный?
Паспорт: RAL 7035 светло-серый либо RAL 9005 чёрный.
Поставляется собранным?
Нет, шкаф разборный; рамы приходят собранными вместе с дверями или задней стенкой.
Нюансы и грабли
- Условия эксплуатации в двух паспортах серии различаются: для 18–24U — от +5 до +40 °C, для 30–36U — от +1 до +45 °C; относительная влажность в обоих не более 80 % при 20 °C. Брать условия по паспорту своего типоразмера.
- Допустимая нагрузка зависит от высоты: до 700 кг у 18–24U, до 900 кг у 30–36U. Нагрузка распределённая статическая.
- Число вентиляторных модулей: на странице изделия — до 3–6 шт в зависимости от глубины шкафа, в паспорте — по два при глубине 600–800 мм и по три при 1000 мм. Планируя охлаждение, брать паспорт.
- В паспорте 30–36U гарантийный срок эксплуатации — 12 месяцев; изготовитель не отвечает за сохранность шкафа с оборудованием заказчика при транспортировке.
- Не предназначен для взрывопожароопасных зон. Все металлические элементы шкафа должны быть соединены с элементом защитного заземления проводниками или крепёжными соединениями.
- Степень защиты IP20 — только у полностью собранного шкафа, с дверями, задней и боковыми стенками.
Документация
- ЦМО — паспорт ШТК-М 18U/24U (ИДФУ.301445.697 ПС)
- ЦМО — паспорт ШТК-М 30U/36U (ИДФУ.301445.697 ПС)
- ЦМО — схема формирования артикулов шкафов ШТК
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/universalnye_shkafy_shtk_m/shkaf_servernyy_napolnyy_24u_600_800_dver_perforirovannaya_2_sht/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/universalnye_shkafy_shtk_m/shkaf_telekommunikatsionnyy_napolnyy_18u_600_600_dver_steklo_1/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/universalnye_shkafy_shtk_m/shkaf_telekommunikatsionnyy_napolnyy_30u_600_1000_dver_steklo/)
