ЦМО · шкафы телекоммуникационные напольные 19", собранные, усиленные
ШТК-МП — шкаф 42U в сборе на сварных рамах, нагрузка до 1350 кг
Собранный напольный шкаф 42U на двух массивных сварных рамах для оборудования передачи и хранения информации: нагрузка до 1350 кг, вход снизу через фальшпол, ролики для пустого шкафа.
Модели семейства
ШТК-МП-42.6.6-1ААА-9005 — 42U, 600 × 600, дверь стекло, чёрныйнижний типоразмер ряда по глубине
| Монтажная ёмкость | 42U |
| Высота | 1950 мм (в паспорте) |
| Ширина / глубина | 600 / 600 мм (в паспорте две колонки глубины: 530 и 585 мм) |
| Полезная глубина | 385 мм |
| Распределённая нагрузка | 1350 кг |
| Масса | 135 кг |
| Габариты в упаковке | 2150 × 650 × 740 мм (В × Ш × Г) |
| Цвет | чёрный RAL 9005 |
| Степень защиты | IP20 |

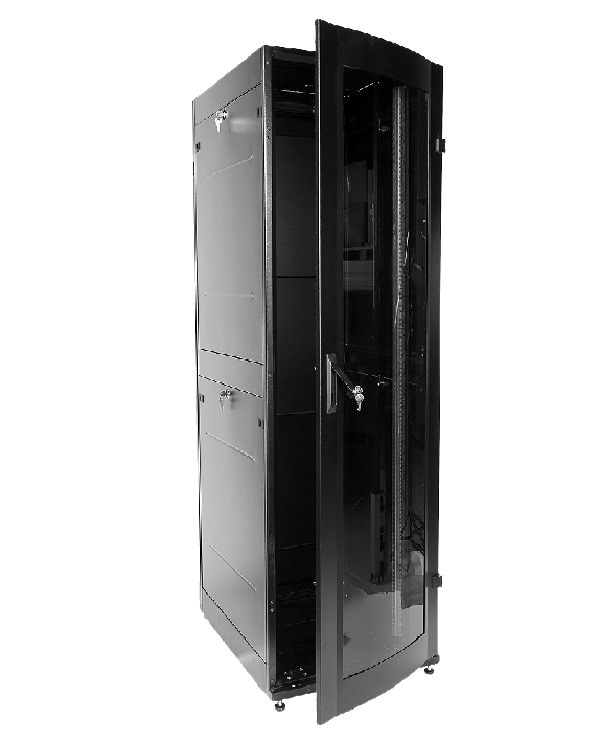

ШТК-МП-42.6.8-1ААА-9005 — 42U, 600 × 800, дверь стекло, чёрныйсредний типоразмер ряда по глубине
| Монтажная ёмкость | 42U |
| Высота | 1950 мм (в паспорте) |
| Ширина / глубина | 600 / 800 мм (в паспорте две колонки глубины: 730 и 785 мм) |
| Полезная глубина | 585 мм |
| Распределённая нагрузка | 1350 кг |
| Масса | 150 кг |
| Габариты в упаковке | 2150 × 650 × 940 мм (В × Ш × Г) |
| Цвет | чёрный RAL 9005 |
| Степень защиты | IP20 |
ШТК-МП-42.6.10-1ААА-9005 — 42U, 600 × 1000, дверь стекло, чёрныйверхний типоразмер ряда по глубине
| Монтажная ёмкость | 42U |
| Высота | 1950 мм (в паспорте) |
| Ширина / глубина | 600 / 1000 мм (в паспорте две колонки глубины: 930 и 985 мм) |
| Полезная глубина | 785 мм |
| Распределённая нагрузка | 1350 кг |
| Масса | 165 кг |
| Габариты в упаковке | 2150 × 650 × 1140 мм (В × Ш × Г) |
| Цвет | чёрный RAL 9005 |
| Степень защиты | IP20 |
Как это работает и подключается
- Шкаф рассчитан на несущие конструкции 482,6 мм (19") по ГОСТ 28601.2–90 (МЭК 297); предназначен для оборудования систем передачи и хранения информации в закрытых помещениях.
- Поставляется в собранном виде. Конструкция: две массивные сварные рамы, соединённые комплектом швеллеров. Верхняя часть блокируется панелью с кабельными вводами, нижняя закрыта фальшполом.
- Дверь передняя стеклянная тонированная; сзади металлическая стенка (в паспорте — «задняя обшивка»). Боковые стенки съёмные, фиксируются пластиковыми защёлками и точечными замками. Доступ с четырёх сторон.
- Четыре оцинкованные вертикальные направляющие с регулировкой по глубине. Угол открытия дверей 180°.
- Система заземления входит в стандартную комплектацию; панель заземления длиной 500 или 1000 мм покупается отдельно.
- В основание шкафа установлены винтовые опоры (ножки) и транспортировочные ролики. Предусмотрено крепление основания к полу.
Монтаж
- Транспортировочные ролики — только для перевозки пустого шкафа к месту монтажа; допустимая нагрузка на комплект из 4 роликов — 200 кг.
- Основание крепится к полу; неровности пола выбираются винтовыми опорами (отверстие под ножки М10).
- Кабели заводят через крышу, а также через фальшпол снизу. Число и размер вводов в крыше источники называют по-разному: на странице изделия два ввода 210 × 55 мм, в паспорте — четыре ввода. Уточнять по фактическому шкафу.
- Вентиляторные модули R-FAN крепятся к крыше шкафа и к фальшполу.
Примеры
Серверная с фальшполом
Нижняя часть шкафа обеспечивает хороший доступ к коммуникациям в подготовленном помещении.
Тяжёлое оборудование
Статическая нагрузка до 1350 кг — для плотно заполненных серверных стоек.
Охлаждение вентиляторами
Крепление вентиляторов серии R-FAN предусмотрено и в крыше, и в фальшполе.
Частые вопросы
Чем ШТК-МП отличается от ШТК-М?
ШТК-МП поставляется в собранном виде на двух массивных сварных рамах, нагрузка до 1350 кг, ввод кабелей снизу через фальшпол, в основании ролики и крепление к полу.
Какие бывают глубины?
600, 800 и 1000 мм с полезной глубиной 385, 585 и 785 мм; высота 42U (1950 мм по паспорту), ширина 600 мм.
Гарантия?
12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки; срок хранения не более 6 месяцев.
Нюансы и грабли
- Ролики не рассчитаны на шкаф с оборудованием: 200 кг на комплект из 4 роликов — для пустого изделия. Двигать собранный шкаф с серверами на них нельзя.
- В паспорте даны две колонки глубины (530 / 730 / 930 мм и 585 / 785 / 985 мм), на сайте — номинал 600 / 800 / 1000 мм. Для размещения в помещении брать большие значения, для оборудования — полезную глубину (385 / 585 / 785 мм).
- Условия: исполнение УХЛ 4.2 по ГОСТ 15150–69, закрытые помещения, температура от +5 до +40 °С, влажность не более 80 % при 25 °С. Степень защиты IP20.
- Нижняя часть шкафа закрыта фальшполом и обеспечивает доступ к коммуникациям в подготовленном помещении; верхняя блокируется панелью с кабельными вводами.
Документация
- ЦМО — паспорт шкафа ШТК-М Проф (ИДФУ.301415.153 ПС)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/universalnye_shkafy_shtk_m_prof/shkaf_telekommunikatsionnyy_napolnyy_prof_universalnyy_42u_600_1000_dver_steklo_chyernyy_v_sbore/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/universalnye_shkafy_shtk_m_prof/shkaf_telekommunikatsionnyy_napolnyy_prof_universalnyy_42u_600_600_dver_steklo_chyernyy_v_sbore/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/universalnye_shkafy_shtk_m_prof/shkaf_telekommunikatsionnyy_napolnyy_prof_universalnyy_42u_600_800_dver_steklo_chyernyy_v_sbore/)
