СТК-С — открытая серверная стойка 19" с глубиной 750 и 1000 мм, 33–45U
Разборная двухрамная серверная стойка 19" без стенок и дверей: 33, 38, 42 и 45U, полезная глубина 750 или 1000 мм, нагрузка 320–480 кг. Для закрытых помещений.
Модели семейства
СТК-С-33.2.750 — 33U, полезная глубина 750 ммнижний типоразмер ряда, серая RAL 7035
| Монтажная ёмкость | 33U |
| Высота | 1580 мм |
| Ширина | 560 мм |
| Глубина по основанию | 1035 мм (на странице изделия) |
| Полезная глубина | 750 мм |
| Распределённая нагрузка | 320 кг |
| Масса | 25 кг |
| Цвет | серый RAL 7035 |

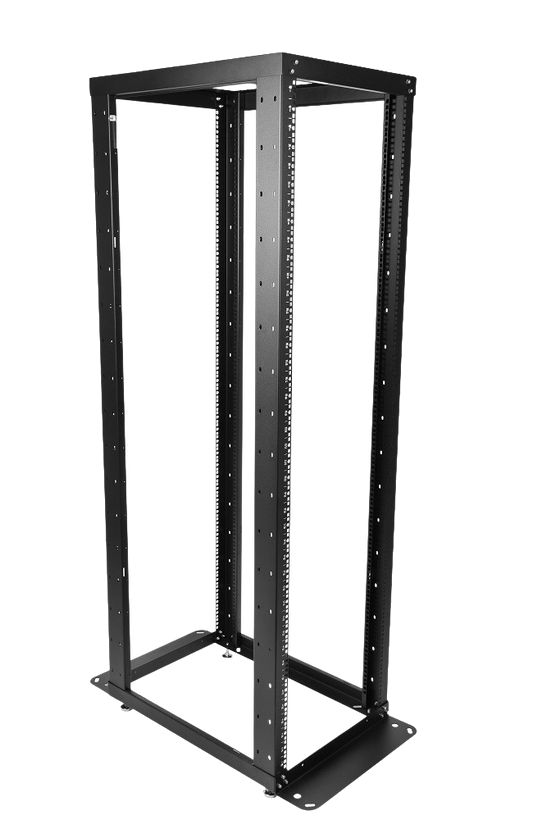

СТК-С-42.2.750-9005 — 42U, полезная глубина 750 мм, чёрная42U, чёрная RAL 9005
| Монтажная ёмкость | 42U |
| Высота | 1980 мм (на странице изделия); 2000 мм (в паспорте) |
| Ширина | 560 мм |
| Глубина по основанию | 1035 мм |
| Полезная глубина | 750 мм |
| Распределённая нагрузка | 400 кг |
| Масса | 28,3 кг (на странице изделия); 29 кг (в паспорте) |
| Цвет | чёрный RAL 9005 |
СТК-С-45.2.1000-9005 — 45U, полезная глубина 1000 мм, чёрнаяверхний типоразмер ряда, глубокая рама
| Монтажная ёмкость | 45U |
| Высота | 2115 мм |
| Ширина | 560 мм |
| Глубина по основанию | 1280 мм |
| Полезная глубина | 1000 мм |
| Распределённая нагрузка | 480 кг |
| Масса | 36 кг |
| Цвет | чёрный RAL 9005 |
Весь ряд СТК-С по паспорту (33, 38, 42, 45U × 750, 1000 мм)восемь исполнений, ИДФУ.301421.205 ПС
| Высота | 33U — 1580, 38U — 1803, 42U — 2000, 45U — 2115 мм; ширина 560 мм |
| Полезная глубина 750 мм | нагрузка 320 / 350 / 400 / 430 кг, масса 25 / 27 / 29 / 34 кг (33 / 38 / 42 / 45U) |
| Полезная глубина 1000 мм | нагрузка 380 / 420 / 450 / 480 кг, масса 30 / 32 / 34,5 / 36 кг (33 / 38 / 42 / 45U) |
| Артикулы | СТК-С-33.2.750, СТК-С-33.2.1000, СТК-С-38.2.750, СТК-С-38.2.1000, СТК-С-42.2.750, СТК-С-42.2.1000, СТК-С-45.2.750, СТК-С-45.2.1000 |
| Глубина по основанию (паспорт) | 770/1035 мм для полезной глубины 750 мм, 1280/1030 мм для 1000 мм |
Как это работает и подключается
- Стойка рассчитана на оборудование в 19-дюймовом стандарте по МЭК 297; на вертикальные направляющие нанесена юнитовая маркировка.
- Конструкция полностью разборная, двухрамная. Каркас скреплён болтами с внутренними шестигранниками.
- Для уменьшения занимаемой площади опорные кронштейны можно монтировать наружу или внутрь стойки.
- Стойка фиксируется к полу анкерными болтами через отверстия в опорных кронштейнах или стоит на регулируемых по высоте опорах (ножках); ни анкеры, ни ножки в комплект не входят.
- Опционально — боковые стенки (комплекты на 33U и 42U при глубине 750 мм), полки, органайзеры, фальшпанели, комплект заземления. Паспорт: при заказе аксессуаров учитывать полезную глубину стойки.
Монтаж
- Комплект поставки по паспорту: кронштейн — 2 шт., кронштейн опорный — 2 шт., крыша — 1 шт., вертикальная направляющая — 4 шт., болт М6 × 16 — 20 шт., гайка М6 — 28 шт., шайба зубчатая — 20 шт., ключ шестигранный — 1 шт.
- Порядок: собрать нижнее основание из кронштейнов и опорных кронштейнов (болты, гайки, зубчатые шайбы), установить вертикальные направляющие (зубчатые шайбы в местах, указанных на схеме), затяжку производить только после установки всех четырёх направляющих.
- Крепление к полу — анкерными болтами М12 × 80 через отверстия в опорных кронштейнах (в комплект не входят).
- Места крепления обработать антикоррозийным составом (в комплект не входит).
- Заземление: ножевая клемма заземления на шуруп, затем провод заземления; набор заземления 30561120700 в стандартную комплектацию не входит.
Примеры
Серверная или узел связи с открытым доступом
Стойка нужна там, где необходим открытый доступ к оборудованию и хорошее охлаждение; рассчитана на закрытые подготовленные помещения.
Тяжёлое оборудование
В списке аксессуаров паспорта есть комплект опорных кронштейнов для стоек под тяжёлое оборудование.
Стойки рядом
Серверные стойки можно соединять между собой и с кроссовыми стойками комплектом для соединения или через вертикальный кабельный органайзер.
Частые вопросы
Какая полезная глубина?
Два варианта: 750 или 1000 мм. Ширина стойки 560 мм.
Можно ли поставить стенки?
Да, паспорт указывает комплекты боковых стенок к серверным стойкам 33U и 42U глубиной 750 мм.
Гарантия?
12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки; срок хранения — не более 6 месяцев с момента изготовления.
Нюансы и грабли
- Размеры в разных источниках расходятся. Высота 42U/750: 1980 мм на странице изделия, 2000 мм в паспорте; масса 28,3 кг и 29 кг. Размер по основанию: у 33U/750 страница даёт 760 × 560 мм при кронштейнах внутрь и 1020 × 560 мм при кронштейнах наружу, в паспорте глубина 770/1035 мм; для 42U/750 страница приводит 1030 и 1280 мм — те же цифры, что у 45U/1000, поэтому им доверять нельзя.
- Затягивать винтовые соединения нельзя до установки всех четырёх вертикальных направляющих — иначе рамы не соберутся ровно.
- Анкерные болты и опоры-ножки в комплект не входят — закладывать отдельно в спецификацию.
- Исполнение УХЛ 4.2: только закрытые помещения, температура от +5 до +40 °С, влажность не более 80 % при 25 °С.
- Нагрузка растёт с высотой и глубиной: при полезной глубине 750 мм — от 320 до 430 кг, при 1000 мм — от 380 до 480 кг. Аксессуары (полки, стенки) подбирать по полезной глубине стойки.
