ШТК-СП — серверный шкаф ПРОФ в сборе: перфорированные двери, нагрузка до 1350 кг
Собранный напольный серверный шкаф 19" на сварных рамах: перфорированные двери, вертикальные органайзеры 116 мм под PDU, открытое основание для ввода снизу, статическая нагрузка до 1350 кг.

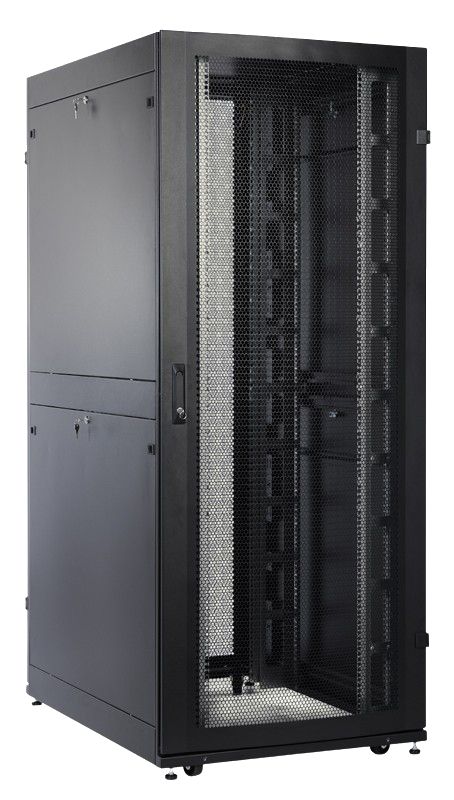

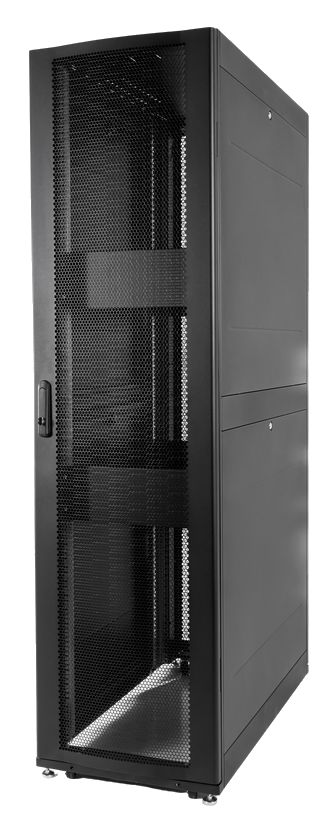

Модели семейства
| Монтажная ёмкость | 42U |
| Высота | 1950 мм |
| Ширина / глубина | 600 / 930 мм |
| Полезная глубина | 683 мм |
| Распределённая нагрузка | 1350 кг |
| Масса | 139 кг |
| Перфорация | 80–85 % |
| Толщина металла | не более 1,5 мм |
| Двери | угол открытия 120° |
| Цвет | чёрный RAL 9005 |
| Монтажная ёмкость | 48U |
| Высота | 2215 мм |
| Ширина / глубина | 600 / 930 мм |
| Полезная глубина | 683 мм |
| Распределённая нагрузка | 1350 кг |
| Масса | 153 кг |
| Перфорация | 80–85 % |
| Двери | угол открытия 120° |
| Цвет | чёрный RAL 9005 |
| Монтажная ёмкость | 48U |
| Высота | 2215 мм |
| Ширина / глубина | 800 / 1190 мм |
| Полезная глубина | 883 мм |
| Распределённая нагрузка | 1350 кг |
| Масса | 194 кг |
| Перфорация | 80–85 % |
| Двери | угол открытия 120° |
| Цвет | чёрный RAL 9005 |
Как это работает и подключается
- Шкаф рассчитан на оборудование 482,6 мм (19") по ГОСТ 28601.1 (МЭК 297) и предназначен для закрытых помещений. Не предназначен для взрывопожароопасных зон.
- Две массивные сварные рамы, соединённые комплектом швеллеров. Поставляется в сборе: металлические двери (передняя и задняя перфорированные, задняя одно- или двухстворчатая), задняя и боковые стенки; степень защиты IP20.
- Двери фиксируются замками с ручкой, навеска левая или правая; конструкция допускает быстрое снятие и установку дверей без инструментов. Боковые проёмы закрываются двумя стенками на точечных замках.
- Четыре оцинкованные вертикальные направляющие, регулируются по глубине; система заземления — провода для всех деталей входят в комплект.
- В крыше — заглушённые отверстия под кабельные вводы и отверстия для крепления кабельных каналов фиксатором КГЛ (в комплект не входит).
Монтаж
- Транспортировать разрешено только в вертикальном положении на поддоне; иначе изготовитель не отвечает за сохранность шкафа.
- В основании установлены регулируемые опоры и транспортировочные ролики. Ролики — для перемещения шкафа без оборудования: допустимая динамическая нагрузка при штатных роликах не более 200 кг.
- Шкаф предусматривает крепление основания к полу; кронштейны в базовой поставке крепят шкаф к деревянному поддону.
- Снять дверь: открыть, отсоединить провод заземления, приподнять. Снять боковую панель: открыть замок петли, приоткрыть панель, отсоединить провод заземления, приподнять и отставить. Снять потолочную панель: ослабить фиксирующие винты и вытолкнуть крышку вверх.
- Каждая боковая стенка ставится на демпферы: два сверху и два снизу.
- Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления электрическими проводниками или крепёжными соединениями.
Примеры
Основание открытое: свободный доступ к коммутации в подготовленном помещении; в нижней части можно ставить панели, например фальшпол ОС-ШТК-СП-х.
Вертикальные кабельные органайзеры шириной 116 мм с отверстиями для блоков розеточных (PDU) и быстрой установки без инструмента.
Для беззазорного сопряжения по бокам паспорт даёт два варианта: удалить верхние технологические упоры боковых обшивок или ставить каждый следующий шкаф без боковой стенки с сопрягаемой стороны.
Частые вопросы
Что значит артикул ШТК-СП-42.6.10-44АА-9005?
Серия ШТК-СП, 42U, ширина 600 мм (6), глубина 1000 мм (10), далее типы передней и задней двери (44 — перфорированные) и стенки, 9005 — чёрный RAL 9005.
Шкаф поставляется собранным?
Да, в полностью собранном виде с установленными металлическими дверями, задней и боковыми стенками.
Где в шкафу ставить PDU?
На вертикальных кабельных органайзерах шириной 116 мм в тыльной части: перфорация позволяет ставить и снимать блоки без инструмента.
Нюансы и грабли
- Нагрузки разные: статическая распределённая до 1350 кг и динамическая не более 200 кг при использовании штатных роликов. Шкаф с оборудованием на роликах не перекатывать.
- Изготовитель не несёт ответственности за сохранность шкафа с оборудованием заказчика при транспортировке.
- Условия: климатическое исполнение О4.2 по ГОСТ 15150, температура от +1 до +45 °С, относительная влажность не более 80 % при +20 °С.
- Гарантийный срок эксплуатации — 12 месяцев, срок хранения не более 6 месяцев.
- Кронштейны в базовой поставке крепят шкаф к деревянному поддону, а не к полу — это учитывать при монтаже на месте.
Документация
- ЦМО — паспорт ШТК-СП (ИДФУ.300450.006 ПС)
- ЦМО — схема формирования артикулов шкафов ШТК
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/servernye_shkafy_shtk_s_prof/shkaf_servernyy_prof_napolnyy_42u_600x1000_dver_perfor_2_sht_chernyy_v_sbore/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/servernye_shkafy_shtk_s_prof/shkaf_servernyy_prof_napolnyy_48u_600x1000_dver_perfor_2_sht_chernyy_v_sbore/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/napolnye_telekommunikatsionnye_shkafy/servernye_shkafy_shtk_s_prof/shkaf_servernyy_prof_napolnyy_48u_800x1200_dver_perfor_zadnie_dvoynye_perfor_chernyy_v_sbore/)
