ШТВ-2 — уличный шкаф с двумя отсеками: связь и электрика, розетка для генератора
Всепогодный напольный шкаф 12–42U с телекоммуникационным и изолированным электротехническим отсеками: монтажная панель, вход для генератора 16 или 32 А, IP65, температура от -60 до +50 °С.
Модели семейства
ШТВ-2-12.10.6-43А3 — 12U, Ш1000 × Г600, с электроотсеком, три дверинижний типоразмер ряда, серый RAL 7035
| Монтажная ёмкость | 12U |
| Высота | 775 мм |
| Ширина / глубина | 1045 / 630 мм |
| Полезная глубина 19" отсека | 520 мм |
| Распределённая нагрузка | 1200 кг |
| Масса | 108 кг |
| Степень защиты | IP65 |
| Цвет | серый RAL 7035 |
ШТВ-2-24.10.9-43А3 — 24U, Ш1000 × Г900, с электроотсеком, три дверисредний типоразмер ряда
| Монтажная ёмкость | 24U |
| Высота | 1310 мм |
| Ширина / глубина | 1045 / 930 мм |
| Полезная глубина 19" отсека | 820 мм |
| Распределённая нагрузка | 1200 кг |
| Масса | 200 кг |
| Степень защиты | IP65 |
| Цвет | серый RAL 7035 |

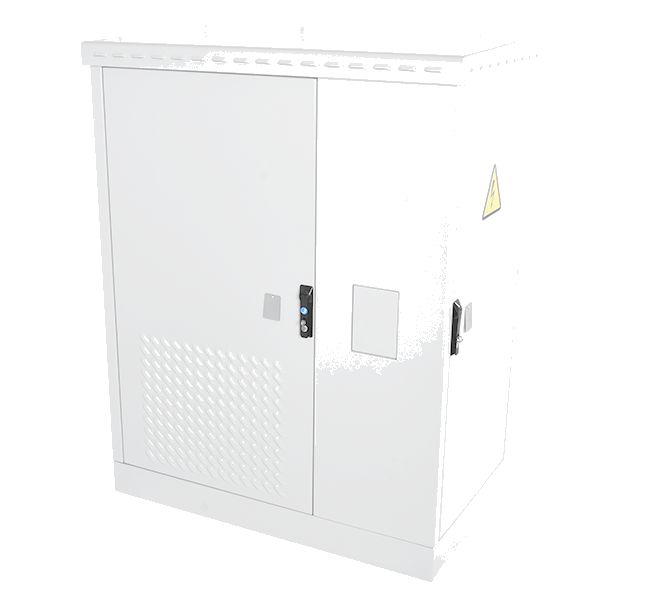

ШТВ-2-36.10.9-43А3 — 36U, Ш1000 × Г900, с электроотсеком, три двериверхний типоразмер из страниц изделий
| Монтажная ёмкость | 36U |
| Высота | 1840 мм |
| Ширина / глубина | 1045 / 930 мм |
| Полезная глубина 19" отсека | 820 мм |
| Распределённая нагрузка | 1200 кг |
| Масса | 260 кг |
| Степень защиты | IP65 |
| Цвет | серый RAL 7035 |
Весь ряд ШТВ-2 по паспорту (12–42U)глубина по крыше 630 и 930 мм, ширина 1045 мм
| Высота по крыше, мм | 12U — 775, 18U — 1040, 24U — 1310, 30U — 1575, 36U — 1840, 42U — 2110 |
| Полезная глубина телекоммуникационного отсека | 520 мм (глубина по крыше 630 мм), 820 мм (930 мм) |
| Масса, не более | 12U — 108 / 135 кг, 18U — 135 / 167, 24U — 162 / 200, 30U — 187 / 230, 36U — 212 / 260 (для глубины 630 / 930 мм); 42U при 630 мм — 240 кг |
| Полезная глубина электроотсека | 295 мм |
| Распределённая нагрузка | до 1200 кг |
Как это работает и подключается
- Корпус из листовой стали толщиной до 2 мм, внутри покрыт фольгированным термоизоляционным материалом толщиной 10 мм. Крыша вентилируемая, съёмная, с небольшим уклоном и системой «антикапля».
- Телекоммуникационный отсек: две пары вертикальных направляющих 19", две DIN-рейки, два воздушных фильтра. Доступ через переднюю вентилируемую и заднюю двери; вместо задней двери возможна стенка (в комплект не входит). Вентиляция отсека — через крышу и переднюю дверь.
- Электротехнический отсек расположен в боковой части шкафа, отдельная дверь с ригельным замком. Монтажная панель стальная толщиной 2,5 мм; к боковой стенке изнутри прикреплён отсек с розеткой скрытой установки 16 или 32 А для внешнего источника питания; снаружи он закрыт дверцей.
- Во внутренней стенке между отсеками предусмотрены заглушённые отверстия 32,5 и 20,5 мм под установку кабельных вводов; кабельные вводы с заглушками-уплотнителями есть также в основании.
- Климат внутри: при малом тепловыделении — свободная конвекция через фильтры в крыше и двери; принудительное охлаждение и обогрев — терморегулятор и вентиляторный модуль серии R-FAN; при большом тепловыделении вместо фильтра передней двери можно поставить дополнительный вентилятор. Возможна организация кондиционирования.
- Двери запираются ригельными замками и подготовлены для установки дополнительного сувальдного замка (в комплект не входит).
Монтаж
- Шкаф поставляется собранным на деревянном поддоне. Монтаж — на подготовленное ровное основание; фиксация через 4 втулки М12 в основании шкафа.
- Основание можно отсоединить (выкрутить винты М6 × 12 изнутри), закрепить на поверхности болтами М12 или анкерами, по контуру нанести герметик (в комплект не входит), поставить шкаф и закрепить винтами М6 × 12. Либо без снятия основания: убрать 4 заглушки внутри, просверлить отверстия, закрепить анкерными винтами М12 (в комплект не входят).
- Цоколь 100 мм съёмный; заменяется на цоколь 300 мм (ОС-ШТВ-2-300.600 массой 20,0 кг, ОС-ШТВ-2-300.900 массой 22,5 кг; нагрузка до 1200 кг) или по странице изделия 300 / 600 мм с окнами для доступа к кабелям — в комплект не входит. Цоколи можно соединять.
- В комплект входят: вертикальные направляющие — 4 шт., комплект заземления — 1 шт., ограничитель двери — 3 шт., комплект ключей — 3 шт., DIN-рейка — 2 шт., фильтр — 2 шт., панель монтажная — 1 шт. (только для ШТВ-2).
- Фильтр меняют так: удалить 4 винта М5 корпуса, заменить элемент на Filtron AP 092 или аналогичный. Вентиляторный модуль в крышу или дверь — 4 винта М5.
- Доступ к транспортировочным ушам: открутить четыре винта М6 × 16 и потянуть крышу на себя; силу прижима крыши регулируют пятью винтами М6 изнутри.
- Дверца электроотсека фиксируется двумя винтами М6 × 12.
Примеры
Уличный узел связи с вводом от генератора
Шкаф с двумя изолированными отсеками: телекоммуникационным и электротехническим; в электроотсеке оцинкованная монтажная панель и лючок (розетка скрытой установки 16 или 32 А) для подключения электрогенератора.
Шкаф с аккумуляторами
Телекоммуникационный отсек можно разделить разделительной полкой на телекоммуникационный и аккумуляторный (полка в комплект не входит).
Нестандартная конфигурация
Производитель пишет, что конструкция шкафов серии зависит от требований проекта; по спецификации заказчика возможна индивидуальная конфигурация.
Частые вопросы
Для чего электроотсек?
Отдельная изолированная часть шкафа: монтажная панель для электрооборудования и розетка 16 или 32 А для подключения внешнего источника питания, например генератора.
Какие бывают размеры?
12–42U по высоте; ширина по крыше 1045 мм; глубина по крыше 630 или 930 мм (полезная 520 или 820 мм). Полезная глубина электроотсека 295 мм.
Есть цвет, кроме серого?
На странице изделия указан «Зелёный мох»: артикулы оканчиваются на -6005 (например, ШТВ-2-12.10.6-43А3-6005).
Нюансы и грабли
- Данные сайта и паспорта расходятся: сайт — климатическое исполнение О1, категория коррозионной стойкости С4 (испытания БелНИИС, защита от ржавчины 15–25 лет); паспорт — исполнение У1, категория коррозионной активности атмосферы С3 по ГОСТ 9.104-2018. Температура от -60 до +50 °С и влажность не более 80 % при 20 °С совпадают.
- Степень защиты IP65 относится к шкафу без климатического оборудования: с установленным кондиционером или вентилятором паспорт даёт IP54.
- При установке вентилятора и нагревателя допускается эксплуатация в зоне прямого воздействия осадков и других климатических факторов (категория размещения 1).
- Гарантия по паспорту 60 месяцев, срок хранения не более 12 месяцев. Изготовитель не отвечает за сохранность шкафа и оборудования заказчика при транспортировке с оборудованием внутри.
- Не предназначен для взрывопожароопасных зон. Все металлические элементы шкафа соединить с элементом защитного заземления.
- Паспорт общий для ШТВ-1 и ШТВ-2: у ШТВ-2 допустимая распределённая нагрузка 1200 кг, а у ШТВ-1 — 950 кг.
Документация
- ЦМО — паспорт шкафов ШТВ-1/ШТВ-2 (ИДФУ.301445.600 ПС), берутся данные по ШТВ-2
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/vsepogodnye_telekommunikatsionnye_shkafy/vsepogodnye_napolnye_shkafy_shtv_2/shkaf_ulichnyy_vsepogodnyy_napolnyy_12u_sh1000_g600_s_elektrootsekom_tri_dveri/)
