ЦМО · шкафы уличные всепогодные настенные, 19", IP65
ШТВ-Н — уличный настенный шкаф 6–18U: IP65, вентилируемая дверь, DIN-рейка под климат
Всепогодный навесной шкаф для автономного активного и пассивного оборудования: сварной корпус с теплоизоляцией, IP65 (с вентиляцией IP54), от -60 до +50 °С, крепление на стену 4 уголками.
Модели семейства
| Монтажная ёмкость | 6U |
| Высота | 450 мм |
| Ширина / глубина | 620 / 330 мм |
| Полезная глубина | 220 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 27 кг |
| Толщина металла | не более 2 мм |
| Степень защиты | IP65 |
| Монтажная ёмкость | 12U |
| Высота | 600 мм |
| Ширина / глубина | 620 / 530 мм |
| Полезная глубина | 420 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 45 кг |
| Толщина металла | не более 2 мм |
| Степень защиты | IP65 |
| Монтажная ёмкость | 18U |
| Высота | 900 мм |
| Ширина / глубина | 620 / 530 мм |
| Полезная глубина | 420 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 62 кг |
| Толщина металла | не более 2 мм |
| Степень защиты | IP65 |
Как это работает и подключается
- Сварной металлический корпус, внутри покрыт термоизоляционным материалом. В комплект входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей 19".
- Передняя дверь вентилируемая (в артикуле «4» — дверь с перфорацией под фильтр). В двери можно установить вентиляторы и фильтр R-FAN; DIN-рейка предустановлена.
- В основании съёмная заглушка для ввода кабеля: отверстия под гермовводы делаются самостоятельно, гермовводы в комплект не входят.
- Шкаф исполнения О1 по ГОСТ 15150: температура от -60 до +50 °С, влажность не более 80 % при 20 °С; степень защиты от механического удара IK 10.
- Это базовый шкаф без климатического оборудования. Версии с нагревателем, вентилятором, кондиционером и контроллером ЦМО выделяет отдельно в комплектации «укомплектованный» (суффиксы Т1, Т2, ТК, Т1-МС1, ТК-МС3 в схеме артикулов).
Монтаж
- На стену шкаф крепят 4 уголками; анкеры в комплект поставки не входят.
- Кабельные вводы: снять заглушку в основании, сделать отверстия и поставить гермовводы (не входят в комплект).
- Климатику (нагреватель, термореле, гигростат, датчики) ставят на DIN-рейку внутри; вентиляторы и фильтр R-FAN — в дверь.
Примеры
Шкаф защищает активное и пассивное телекоммуникационное оборудование от воздействия окружающей среды и несанкционированного доступа.
Дверь подготовлена для вентиляторов и фильтра R-FAN, а предустановленная DIN-рейка принимает нагреватели, термореле, гигростат и датчики.
При необходимости вместо стены можно применить крепление на столб (в комплект поставки не входит).
Частые вопросы

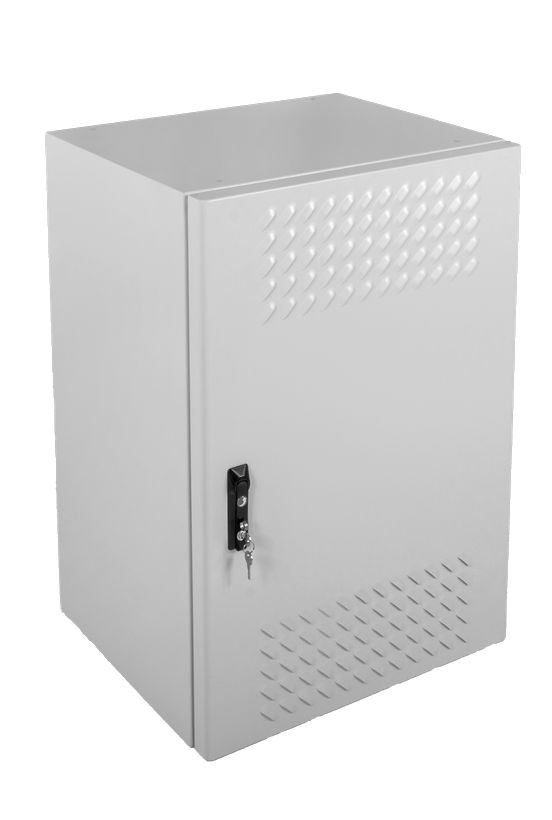

Как расшифровать ШТВ-Н-12.6.5-4ААА?
Серия ШТВ-Н, 12U, ширина 600 мм (6), глубина 500 мм (5); дальше типы передней двери (4 — перфорация под фильтр), задней стенки и боковых стенок (А — сплошная). Цвет: без суффикса — серый RAL 7035, 6005 — зелёный RAL 6005.
Есть ли зелёный цвет?
Да, «Зелёный мох»: артикул с суффиксом -6005, например ШТВ-Н-12.6.5-4ААА-6005.
Чем отличается ШТВ-Н от ШТВ-НЭ и ШТВ-НН?
По схеме артикулов ЦМО: ШТВ-НЭ — навесной шкаф «Эконом», ШТВ-НН — навесной шкаф из нержавеющей стали.
Нюансы и грабли
- IP65 относится к шкафу без вентилятора: при использовании вентиляции степень защиты IP54.
- Анкеры, гермовводы и крепёж на столб в комплект не входят — закладывать в спецификацию.
- Нагрузка — до 150 кг распределённо. Это настенный шкаф: стена и анкеры должны выдерживать шкаф вместе с оборудованием (масса пустого 27, 45 и 62 кг для 6, 12 и 18U).
- Покрытие шкафов серии ШТВ по испытаниям БелНИИС отнесено к категории коррозионной активности С4; защита от ржавчины 15–25 лет.
