ЦМО · шкафы уличные всепогодные настенные с климат-оборудованием, 19", 230 В
ШТВ-Н укомплектованный — уличный настенный шкаф с климатом: Т1, Т2, Т3, ТК и мониторинг Rem-MC
Настенный всепогодный шкаф 6–18U с готовой электрикой: ввод 230 В, автоматы, УЗО, защита от перенапряжений, обогрев, вентиляция или кондиционер, вариант с контроллером Rem-MC.
Модели семейства
ШТВ-Н-6.6.3-4ААА-Т1 — 6U, Ш600 × Г300, обогрев и вентиляторкомплектация Т1 (нагрев и охлаждение), IP54/55, серый RAL 7035
| Монтажная ёмкость | 6U |
| Высота | 450 мм |
| Ширина / глубина | 620 / 330 мм |
| Полезная глубина | 220 мм (на странице изделия); 280 мм (в таблице паспорта) |
| Распределённая нагрузка | 150 кг |
| Масса | 40 кг |
| Комплектация | нагреватель и вентилятор; поток воздуха 90 м³/ч, мощность нагревателя 100 Вт, максимальная мощность 132 Вт |
| Степень защиты | IP54 в базовой поставке, IP55 при замене выпускного фильтра на R-FAN-F-IP55 |
ШТВ-Н-15.6.5-4ААА-Т2 — 15U, Ш600 × Г500, только обогрев, IP65комплектация Т2 (нагрев без охлаждения), IP65
| Монтажная ёмкость | 15U |
| Высота | 800 мм |
| Ширина / глубина | 620 / 530 мм |
| Полезная глубина | 420 мм (на странице изделия); 480 мм (в таблице паспорта) |
| Распределённая нагрузка | 150 кг |
| Масса | 61 кг |
| Комплектация | нагреватель 250 Вт; охлаждения нет |
| Степень защиты | IP65 |

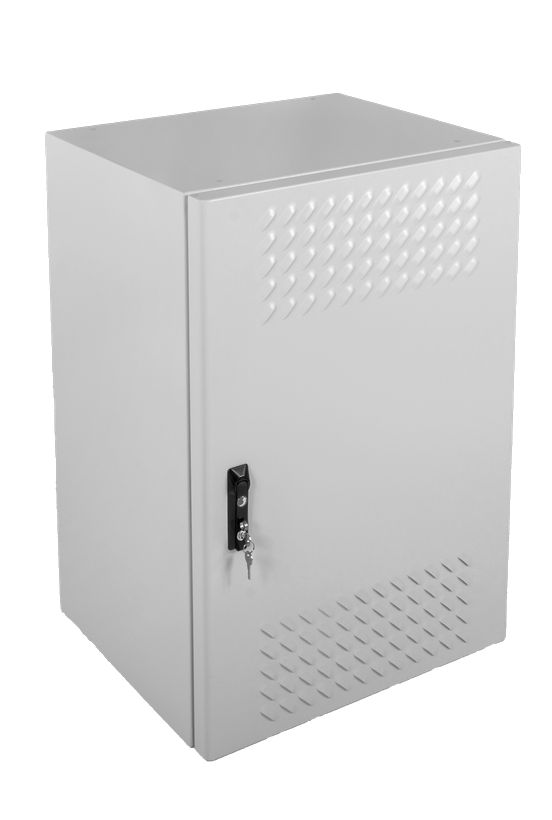

ШТВ-Н-18.6.3-4ААА-Т1-МС1 — 18U, Ш600 × Г300, Т1 с контроллером Rem-MC и датчикамикомплектация Т1-МС1: обогрев, вентилятор, мониторинг и управление климатом
| Монтажная ёмкость | 18U |
| Высота | 900 мм |
| Ширина / глубина | 620 / 330 мм |
| Полезная глубина | 220 мм (на странице изделия) |
| Распределённая нагрузка | 150 кг |
| Масса | 63 кг |
| Комплектация | контроллер Rem-MC со встроенным датчиком удара, датчик открытия двери, датчик влажности/температуры RS-HT1, дымовой и протечки воды, нагреватель и вентилятор |
| Питание | 230 В, 50 Гц |
Семейство ШТВ-Н по паспорту (6, 9, 12, 15, 18U; глубина 300 и 500 мм)комплектации Т1, Т2, Т3, ТК и мониторинг МС1 / МС3
| Т1, масса Г300 / Г500 | 6U — 40 / 48 кг, 9U — 45 / 53, 12U — 50 / 58, 15U — 57 / 68, 18U — 63 / 75 кг; мощность нагревателя 100 / 150 / 150 / 250 / 250 Вт |
| Т2, масса Г300 / Г500 | 6U — 33 / 41 кг, 9U — 38 / 46, 12U — 43 / 51, 15U — 50 / 61, 18U — 56 / 68 кг |
| Т3, масса Г300 / Г500 | 6U — 37 / 45 кг, 9U — 42 / 50, 12U — 47 / 55, 15U — 54 / 65, 18U — 60 / 72 кг; максимальная мощность 32–48 Вт |
| ТК (с кондиционером) | 18U, габариты 900 × 620 × 790 мм, масса 90 кг; артикул ШТВ-Н-18.6.5-КААА-ТК |
| Полезная глубина по таблице паспорта | 280 мм (Г300) и 480 мм (Г500) |
| Высота | 6U — 450, 9U — 500, 12U — 600, 18U — 900 мм |
Как это работает и подключается
- Исполнения по паспорту: Т1 — нагрев и вентиляция, Т2 — только обогрев, Т3 — только вентиляция, ТК — кондиционер. Суффикс МСх — наличие контроллера Rem-MC: МС1 для Т1, МС3 для ТК.
- Шкаф рассчитан на питание от однофазной сети 230 В, 50 Гц. Класс защиты от поражения электрическим током — I по ГОСТ IEC 61140-2012. Допустимая распределённая статическая нагрузка 150 кг.
- Сварной корпус, внутри слой утеплителя с фольгой. В комплекте задняя перфорированная оцинкованная панель и вертикальные юнитовые панели 19". Двери перфорированные: вентиляция есть, прямого доступа в полость и попадания посторонних предметов нет. Угол открытия двери 120°.
- Электромонтажная панель: две DIN-рейки. На верхней — термостат (или модуль управления микроклиматом A1 в версиях Т1 с контроллером), гигростат, клеммная колодка. На нижней — вводно-распределительное устройство: вводной автомат QF1, автоматы QF2–QF4, ограничитель перенапряжения FV1, УЗО QA1, индикатор напряжения HL1, розетка XS1, шина заземления.
- ВРУ обеспечивает распределение питания, защиту от перегрузок, коротких замыканий, поражения током и перенапряжений. Ограничитель перенапряжения со сменным модулем и цветовым флажком: зелёный или синий — исправен, оранжевый или красный — менять.
- Версия с контроллером добавляет контроллер Rem-MC, цифровой датчик влажности и температуры RS-HT1, дымовой извещатель ИП 212-45, датчик протечки воды, датчик открытия двери; модуль Rem-MC-DMTH умеет «холодный старт» и защиту от перегрева активного оборудования, пропорционально-интегрально-дифференциальное регулирование, обмен по RS-485 и Modbus.
Монтаж
- Крепление: на стену четырьмя уголками, входящими в комплект (анкеры в комплект не входят — по странице изделия); на столб — комплектом ККС-ШТВ-600 или усиленным ККС-ШТВ-600У (не входят в комплект); на горизонтальную поверхность — через цоколь ОС-ШТВ-Н-250.300 или ОС-ШТВ-Н-250.500 высотой 250 мм.
- Комплект крепления на столб ККС-ШТВ-Н-12-18U предназначен для тяжёлых шкафов 12U, 15U и 18U; несущая способность при равномерной статической нагрузке 250 кг. Крыша дождевая КД-ШТВ-Н даёт дополнительную защиту от осадков и солнца.
- Ввод кабеля — через съёмную заглушку в основании; можно сделать разное число и диаметр отверстий под кабельные вводы. В комплект входит один кабельный ввод для питания шкафа.
- Порядок подключения питания: установить сальник нужного диаметра, пропустить питающий кабель с сечением жилы не менее 2,5 мм², многожильные жилы опрессовать наконечниками, подключить к клеммному блоку XT1; внешний контур заземления у ШТВ-Н подключить к специальному болту на дне корпуса.
- Перед включением: подключить местное заземление, проверить цепь между всеми элементами заземления, установить кабельный ввод, осмотреть провода (изоляция не повреждена, концы закреплены в зажимах), перевести все коммутационные аппараты в «выключено», подать 230 В 50 Гц на клеммы XT1, включить QF1 и проверить индикатор HL1.
- Проверка: кнопка «Тест» на УЗО QA1 должна его отключить; QF3 включить и проверить напряжение в розетке XS1; QF2 включить и проверить климат — повернуть регулятор термостата обогрева (красная метка) выше температуры воздуха, нагреватель включится, затем вернуть; то же для гигростата (чёрная метка), диапазон термостата нагрева 0...60 °С, гигростата — от 40 до 90 %.
Примеры
Уличный узел связи на столбе или стене
Автономное активное и пассивное телекоммуникационное оборудование под защитой от окружающей среды и несанкционированного доступа, с поддержанием температурно-влажностного режима.
Шкаф с мониторингом
Версия МС1 с контроллером Rem-MC: датчики удара, открытия двери, влажности и температуры, дыма, протечки воды; цифровой модуль Rem-MC-DMTH держит заданную температуру и влажность круглый год.
Тёплый климат с кондиционером
Версия ТК с кондиционером (передняя дверь со встроенной климат-системой) для случаев, когда вентилятора недостаточно.
Частые вопросы
Чем отличаются Т1, Т2, Т3 и ТК?
Т1 — нагрев и вентилятор, Т2 — только нагрев (IP65), Т3 — только вентилятор, ТК — кондиционер. В названии МС1 или МС3 — шкаф с контроллером и датчиками.
Какое напряжение питания?
Однофазная сеть 230 В, 50 Гц; паспорт допускает системы заземления TN и TT. Номинальный ток 32 А.
Как установить на землю?
Через цоколь ОС-ШТВ-Н высотой 250 мм (для глубины шкафа 300 или 500 мм); можно составить два цоколя и более. В основание цоколя вварены втулки М12 для крепления к плите.
Гарантия и срок службы?
Гарантийный срок эксплуатации 24 месяца со дня продажи, но не более 30 месяцев со дня поставки; гарантийный срок хранения не более 6 месяцев; срок службы не менее 10 лет.
Нюансы и грабли
- Без записи о пусконаладочных работах в таблице «Регистрация работ по ТО» шкаф снимается с гарантии. Ввод в действие — только квалифицированным и обученным персоналом с группой допуска по электробезопасности.
- Все подключения к сети переменного тока и включение оборудования — только при подключённом заземлении. Корпус нагревателя раскаляется до 95 °С — осторожнее при работе внутри шкафа.
- Гистерезис термостата 7 °С с погрешностью 4 °С, то есть реально от 3 до 11 °С: при уставке обогрева +5 °С нагреватель отключится при +8...+16 °С; при уставке вентиляции +30 °С вентилятор отключится при +27...+19 °С. Гистерезис гигростата 3 % с погрешностью 4 % (1...7 %).
- Числа в источниках расходятся. Температура: страница ШТВ-Н-18.6.3-4ААА-Т1-МС1 — от -50 до 45 °С, паспорт — от -50 до +50 °С. Коррозионная стойкость: страницы изделий называют категорию С4, паспорт для ШТВ-Н — категории С2 и С3 (звёздочка: необходимо дополнительно устанавливать крышу дождевую оцинкованную КД-ШТВ-Н; для комплектаций ТК не выше С3). Полезная глубина: 220 / 420 мм на странице и 280 / 480 мм в таблице паспорта — паспорт объясняет, что глубина считается от задней панели до закрытой двери (оборудование на монтажной панели) или до передней плоскости юнитовых уголков.
- Высота 15U: 800 мм по странице изделия и по таблице характеристик, 750 мм в приложении 2 паспорта. Для 6U — 450 мм на странице и в приложении 2, 400 мм в таблице характеристик паспорта.
- В паспорте две периодичности подтяжки контактов: раз в 2 месяца (таблица 7) и «не реже 1 раза в 6 месяцев» (текст). ТО оборудования шкафа — раз в два месяца с ввода в эксплуатацию.
- Замена: фильтр — раз в 6 / 4 / 2 месяца при лёгких / средних / тяжёлых условиях (на открытой площадке тяжёлые), вентилятор — раз в 48 / 30 / 18 месяцев, нагреватель — раз в 72 месяца; фильтр R-FAN-F-IP21 или R-FAN-F-IP55 — по мере загрязнения, но не реже 1 раза в 2 года. Сопротивление между заземлёнными элементами не более 0,1 Ом, измерять раз в 60 месяцев.
- Окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль или агрессивные пары и газы. За монтаж оборудования, не входящего в комплект шкафа, изготовитель ответственности не несёт.
Документация
- ЦМО — паспорт шкафа укомплектованного ШТВ-Н/ШТВ-НН/ШТВ-1/ШТВ-2 (используются данные по ШТВ-Н) (идентичная копия:
- ЦМО — схема формирования артикулов шкафов ШТВ
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/vsepogodnye_telekommunikatsionnye_shkafy/vsepogodnye_nastennye_shkafy_shtv_n_ukomplektovannye/shkaf_ulichnyy_vsepogodnyy_nastennyy_18u_sh600_g300_kompl_t1_s_kontr_mc1_i_datchikami/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/vsepogodnye_telekommunikatsionnye_shkafy/vsepogodnye_nastennye_shkafy_shtv_n_ukomplektovannye/shkaf_ulichnyy_vsepogodnyy_nastennyy_ukomplektovannyy_15u_sh600_g500_komplektatsiya_t2_ip65/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/vsepogodnye_telekommunikatsionnye_shkafy/vsepogodnye_nastennye_shkafy_shtv_n_ukomplektovannye/shkaf_ulichnyy_vsepogodnyy_nastennyy_ukomplektovannyy_6u_sh600_g300_komplektatsiya_t1_ip54_55/)
