ЦМО · малые уличные настенные шкафы с обогревом и вентилятором, 230 В

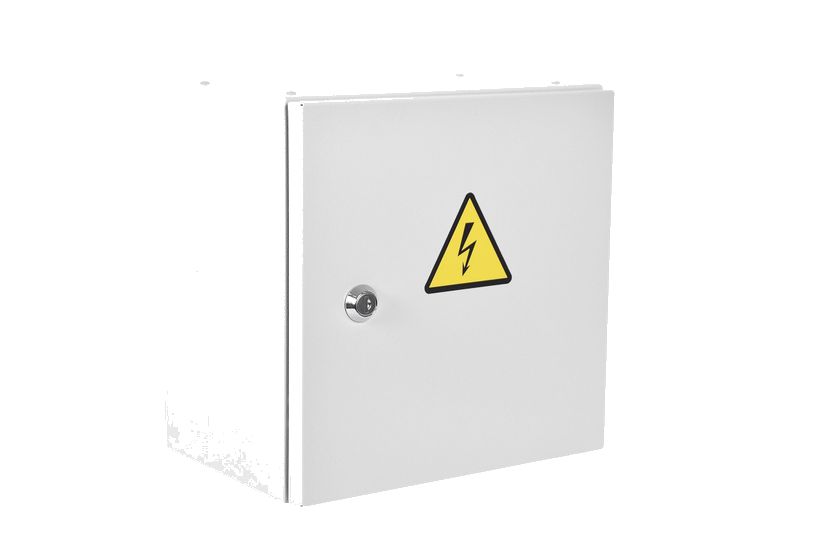

ШТВ-НЭ — малый уличный шкаф «Эконом» для видеонаблюдения и связи: обогрев Т2, обогрев с вентилятором Т1
Малогабаритные настенные уличные шкафы 300 × 300 и 600 × 600 мм с обогревателем (Т2) или с обогревателем и вентилятором (Т1), питание 230 В, защита от IP54 до IP66.
Модели семейства
| Высота / ширина / глубина | 300 / 300 / 210 мм |
| Полезная глубина | 180 мм |
| Комплектация | нагреватель и вентилятор |
| Мощность нагревателя | 60 Вт |
| Масса | 9 кг |
| Степень защиты | IP54 |
| Категория коррозионной стойкости | С4 |
| Цвет | серый RAL 7035 |
| Высота / ширина / глубина | 600 / 600 / 300 мм |
| Полезная глубина | 270 мм |
| Комплектация | нагреватель |
| Мощность нагревателя | 100 Вт |
| Масса | 27 кг |
| Степень защиты | IP66 |
| Категория коррозионной стойкости | С4 |
| Цвет | серый RAL 7035 |
Как это работает и подключается
- Шкафы ШТВ-НЭ укомплектованные размещают автономно работающее активное и пассивное оборудование, защищают от воздействия окружающей среды и несанкционированного доступа и поддерживают температурно-влажностный режим внутри.
- Питание — сеть переменного тока 230 В, 50 Гц. Климатическое исполнение У1 по ГОСТ 15150-69: уличная эксплуатация при температуре от минус 50 до плюс 45 °С, относительная влажность не более 80 % при 20 °С.
- Степень защиты оболочки от наружного механического удара — IK 10. Покрытию присвоена категория коррозионной активности С4 по испытаниям БелНИИС; покрытие защищает корпус от ржавчины на срок от 15 до 25 лет.
- Комплектации: Т1 — нагреватель и вентилятор (IP54), Т2 — только нагреватель (IP66 у шкафа 600 × 600).
Монтаж
- Шкаф крепится на стену четырьмя уголками; анкеры в комплект не входят. Для столба — комплект ККС-ШТВ-НЭ (для шкафов шириной 300 мм — ККС-ШТВ-НЭ-3), в комплект не входит.
- В основании круглые отверстия для ввода кабелей, выполненные формованием. Удалить заглушку подходящего размера и завести кабель через гермоввод типа MG12, MG20 или MG32 — в комплект не входят. Заглушки дают разное число отверстий разного диаметра под потребности заказчика.
- Дополнительная защита: крыша дождевая КД-ШТВ-НЭ (для шкафа 300 × 210 — КД-ШТВ-НЭ-3.21) и козырьки КЗ-ШТВ-НЭ для вентилятора и выпускного фильтра комплектации Т1; в комплект поставки не входят.
- Сменный фильтрующий элемент для шкафов ШТВ-НЭ-х.х.15 и ШТВ-НЭ-х.х.21 комплектации Т1 — R-FAN-F-109-IP54, упаковка 5 шт.
Примеры
Производитель называет назначение: системы видеонаблюдения, системы безопасности и телекоммуникационное оборудование.
За счёт имеющихся отверстий шкафы легко крепятся вертикально по два и более; перевесив дверь нижнего шкафа, можно сориентировать кабельные вводы друг к другу и свободно прокладывать кабели между шкафами.
В комплектации Т1 есть вентилятор и выпускной фильтр; для их защиты можно поставить защитные козырьки КЗ-ШТВ-НЭ.
Частые вопросы
Чем Т1 отличается от Т2?
Т1 — шкаф с нагревателем и вентилятором (IP54), Т2 — только с нагревателем (IP66 у шкафа 600 × 600).
Какое напряжение?
Сеть переменного тока 230 В, 50 Гц.
Можно ли поставить шкафы друг на друга?
Да, шкафы можно крепить вертикально по два и более; дверь нижнего шкафа перевешивается, чтобы кабельные вводы смотрели друг на друга.
Нюансы и грабли
- Анкеры, гермовводы, крыша, козырьки и крепление на столб в комплект не входят — закладывать в спецификацию отдельно.
- Номинальная степень защиты разная: IP54 у Т1 (с вентилятором и фильтром) и IP66 у Т2 600 × 600 (без вентиляции).
- Паспорта в папке нет: файл с документом на странице изделия не содержит текста, поэтому электрические схемы, периодичность ТО и порядок пусконаладки в карточку не вошли.
- Полезная глубина меньше глубины шкафа (180 мм при 210 мм, 270 мм при 300 мм) — проверять установочные размеры оборудования.
Документация
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/vsepogodnye_telekommunikatsionnye_shkafy/vsepogodnye_nastennye_shkafy_ekonom_shtv_ne_ukomplektovannye/shkaf_ekonom_ulichnyy_vsepogodnyy_nastennyy_ukomplektovannyy_v300_sh300_g210_komplektatsiya_t1_ip54/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/vsepogodnye_telekommunikatsionnye_shkafy/vsepogodnye_nastennye_shkafy_ekonom_shtv_ne_ukomplektovannye/shkaf_ekonom_ulichnyy_vsepogodnyy_nastennyy_ukomplektovannyy_v600_sh600_g300_komplektatsiya_t2_ip66/)
