ШТВ-НН — уличный настенный шкаф из нержавеющей стали с климатом и контроллером Rem-MC
Настенный шкаф 6–18U из нержавеющей стали для улицы: готовая электрика 230 В, обогрев, вентилятор или кондиционер, контроллер Rem-MC с датчиками; для агрессивной среды и реагентов.
Модели семейства
ШТВ-НН-6.6.3-4ААА-Т1-МС1 — 6U, Ш600 × Г300, Т1 с контроллеромнижний типоразмер, нержавеющая сталь AISI 430 с порошковой краской
| Монтажная ёмкость | 6U |
| Высота | 450 мм |
| Ширина / глубина | 620 / 330 мм |
| Полезная глубина | 220 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 40 кг |
| Комплектация | контроллер, датчики, нагреватель и вентилятор |
| Мощность нагревателя | 150 Вт (на странице изделия); 100 Вт для ШТВ-Н(Н)-6.6.3-Т1 в паспорте |
| Категория коррозионной стойкости | С4 |
| Цвет | серый RAL 7035 |

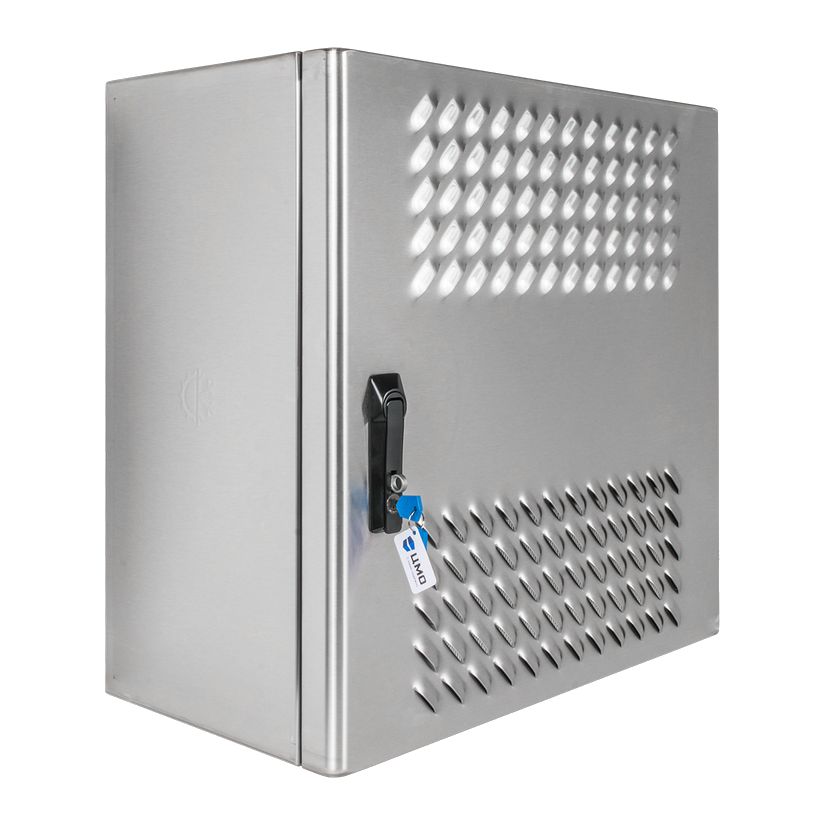

ШТВ-НН-12.6.3-4ААА-Т1-МС1-1000 — 12U, Ш600 × Г300, AISI 304, сатиннержавеющая сталь AISI 304 без покрасочного слоя, сатинированная
| Монтажная ёмкость | 12U |
| Высота | 600 мм |
| Ширина / глубина | 620 / 330 мм |
| Полезная глубина | 220 мм |
| Распределённая нагрузка | 200 кг |
| Масса | 50 кг |
| Комплектация | контроллер, датчики, нагреватель 150 Вт и вентилятор |
| Степень защиты | IP54, при замене выпускного фильтра на R-FAN-F-IP55 — IP55 |
| Категория коррозионной стойкости | С4 |
| Материал / цвет | нержавеющая сталь AISI 304, сатинированная поверхность |

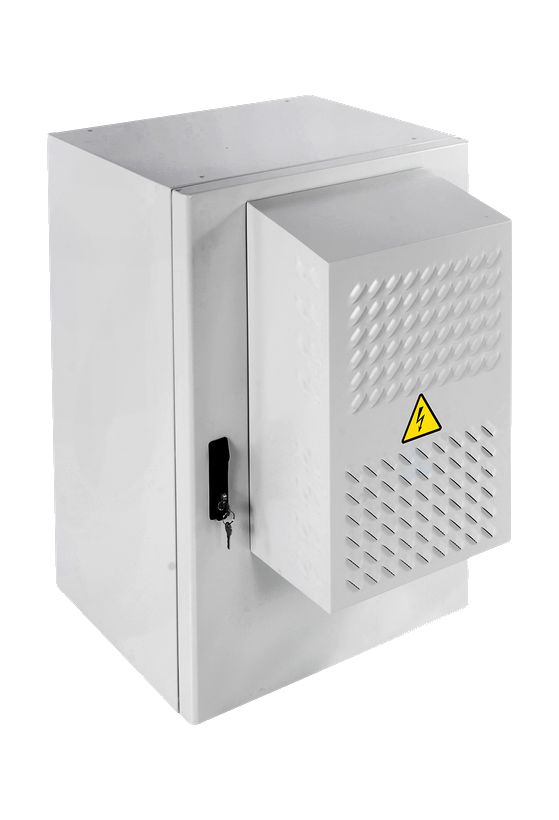

ШТВ-НН-18.6.5-КААА-ТК-МС3 — 18U, Ш600 × Г500, кондиционер и контроллерверсия ТК с кондиционером в передней двери и контроллером Rem-MC3
| Монтажная ёмкость | 18U |
| Высота | 900 мм |
| Ширина / глубина | 620 / 790 мм |
| Полезная глубина | 420 мм |
| Распределённая нагрузка | 150 кг |
| Масса | 90 кг |
| Комплектация | контроллер, датчики и кондиционер |
| Категория коррозионной стойкости | С3 |
| Материал / цвет | нержавеющая сталь AISI 430, серый RAL 7035 |
Как это работает и подключается
- ШТВ-НН идентичен по конструкции ШТВ-Н, но выполнен из нержавеющей стали. Паспорт называет сталь AISI 430, дополнительно покрытую слоем полимерно-порошковой краски с предварительным фосфатированием; страницы изделий 6U и 18U дают то же, а страница 12U — AISI 304 с сатинированием без порошкового покрытия.
- Комплектации: Т1 — нагрев и вентиляция, Т2 — только обогрев, Т3 — только вентиляция, ТК — кондиционер; МС1 и МС3 — с контроллером Rem-MC и датчиками (удара, открытия двери, влажности и температуры RS-HT1, дыма, протечки воды).
- Модуль управления микроклиматом (Rem-MC-DMTH; на странице 12U — R-MC2-DMTH) держит заданные температуру и влажность круглый год и умеет «холодный» и «горячий» старт активного оборудования по предельным значениям температуры и «влажный старт» по предельному значению влажности.
- Питание — внешняя сеть переменного тока, класс I по ГОСТ IEC 61140-2012. Допустимая распределённая статическая нагрузка 150 кг (на странице 12U с AISI 304 — 200 кг).
- В комплект входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей. Дверь перфорированная, в неё встроена система вентиляции из модуля вентиляторного и фильтра (кроме ТК, где в дверь встроена климат-система); угол открытия 120°; на верхней петле датчик открытия двери. Версия ТК: при продолжительном открытии дверей система климат-контроля автоматически отключается по датчикам.
- В шкафах AISI 304 фильтры, петли и метизы тоже из нержавеющей стали, замок алюминиевый.
Монтаж
- Монтаж: на стену четырьмя уголками (анкеры в комплект не входят); на столб — комплектом ККС-ШТВ-600 или усиленным ККС-ШТВ-600У (не входят в комплект); на горизонтальную поверхность — через цоколь ОС-ШТВ-Н.
- Кабельный ввод — через съёмную заглушку в основании (у ШТВ-НН в заглушке нет готовых отверстий — их делают по месту). Один кабельный ввод для питания входит в комплект.
- Питающий кабель — жила не менее 2,5 мм², многожильные жилы опрессовать наконечниками, подключить к клеммному блоку XT1; внешний контур заземления — на специальный болт на дне корпуса.
- Перед вводом в эксплуатацию обязательны пусконаладочные работы: подключить местное заземление, проверить цепи заземления, осмотреть провода, включить QF1 и проверить индикатор HL1, нажать «Тест» на УЗО QA1 (оно должно отключиться), проверить розетку XS1 и климат (термостат обогрева 0...60 °С, гигростат 40...90 %).
- Дождевая крыша КД-ШТВ-Н (оцинкованная) защищает от осадков и солнечной радиации и нужна по паспорту для категории коррозионной активности С4* (см. «подводные камни»).
- Шкаф поставляется в плёнке, защищающей поверхности при монтаже (по странице 12U) — перед эксплуатацией плёнку удалить.
Примеры
Придорожный шкаф связи или камеры
Нержавеющая сталь выдерживает агрессивные факторы среды, особенно там, где зимой применяют противогололёдные реагенты: вдоль дорог и тротуаров.
Морской порт и побережье
Шкафы способны противостоять воздействию морского воздуха с повышенным содержанием соли.
Шкаф без покраски на виду
Сатинированная нержавеющая сталь меньше подвержена загрязнениям, не требует подкрашивания и удаления следов коррозии.
Частые вопросы
Чем ШТВ-НН отличается от ШТВ-Н?
Материал корпуса: ШТВ-НН — нержавеющая сталь, ШТВ-Н — окрашенная сталь. Конструкция и электрика идентичны.
Какая сталь — AISI 304 или 430?
Паспорт и страницы 6U и 18U называют AISI 430 с порошковой краской; страница 12U — AISI 304 без покраски. Расхождение вынесено в предупреждения.
Можно ли поставить на землю?
Да, через цоколь ОС-ШТВ-Н высотой 250 мм; можно составить два цоколя и более.
Нюансы и грабли
- Материал в источниках расходится. Паспорт и страницы 6U и 18U: нержавеющая сталь AISI 430 + порошковая краска; страница 12U: AISI 304, сатин, без порошковой краски. Перед заказом уточнять, какая сталь в конкретном артикуле (артикул 12U заканчивается на -1000).
- Коррозионная стойкость: паспорт для ШТВ-НН — С3, и С4* только с дополнительно установленной крышей КД-ШТВ-Н; для комплектаций ТК не выше С3. Страницы 6U и 12U называют С4, страница 18U ТК — С3.
- Напряжение сети: паспорт и страница 12U — 230 В, 50 Гц; страницы 6U и 18U — 220 В, 50 Гц.
- Нагреватель 6U: страница изделия — 150 Вт, таблица паспорта для 6U Т1 — 100 Вт; для 12U (150 Вт) совпадает.
- Ввод в действие и конфигурирование — только квалифицированным и обученным персоналом; без отметки о пусконаладке в таблице «Регистрация работ по ТО» шкаф снимается с гарантии. Все подключения к сети переменного тока — только при подключённом заземлении.
- Гарантия 24 месяца со дня продажи, но не более 30 месяцев со дня поставки; срок службы не менее 10 лет. Периодичность ТО — раз в два месяца; замена фильтра, вентилятора и нагревателя — по таблице паспорта (фильтр раз в 6, 4 или 2 месяца, вентилятор раз в 48, 30 или 18 месяцев, нагреватель раз в 72 месяца).
