ЦМО · механические регуляторы температуры и влажности для телекоммуникационных и электротехнических шкафов
Rem KTO / KTS / ZR 011 и MFR 012-2 — механические термостаты и гигростат на DIN-рейку для шкафа
Механические регуляторы микроклимата шкафа без питания: термостаты на нагреватель (NC), вентилятор (NO) и сдвоенный, гигростат MFR 012-2 (35–95 %); монтаж на DIN-рейку 35 мм.
Модели семейства
Rem KTO 011-2 — терморегулятор (термостат) для нагревателя, нормально закрытыйNC: при понижении температуры до заданной контакт замыкается, нагреватель включается; диапазон -10...+50 °C
| Диапазон | от -10 до +50 °C |
| Гистерезис | 7 K, погрешность ±4 K |
| Коммутация | AC 250 В 10(2) А; AC 120 В 15(2) А; DC 30 Вт |
| Корпус | пластик, серый, IP20; 60 × 33 × 43 мм (В × Ш × Г) |
| Масса | 40 г |
| Монтаж | DIN-рейка 35 мм, двухполюсный зажим |
| Температура эксплуатации и хранения | от -45 до +80 °C (страница изделия); от -20 до +80 °C (паспорт) |
| Ресурс | более 100 000 циклов (страница изделия); более 50 000 циклов (паспорт) |

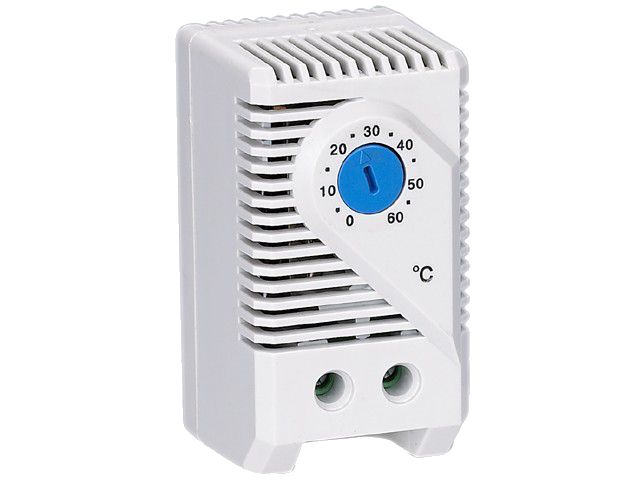

Rem KTS 011-2 — термостат нормально открытый (на вентилятор)NO: при повышении температуры до заданной контакт замыкается; страницы изделия в папке нет, данные из паспорта
| Назначение | вентиляторы, теплообменники, замыкание контакта при достижении значения |
| Гистерезис | 7 K, погрешность ±4 K |
| Коммутация | 250 В AC 10(2) А; 120 В AC 15(2) А |
| Размеры | 60 × 33 × 43 мм |
| Масса | 40 г |
| Уровень защиты | IP20 |

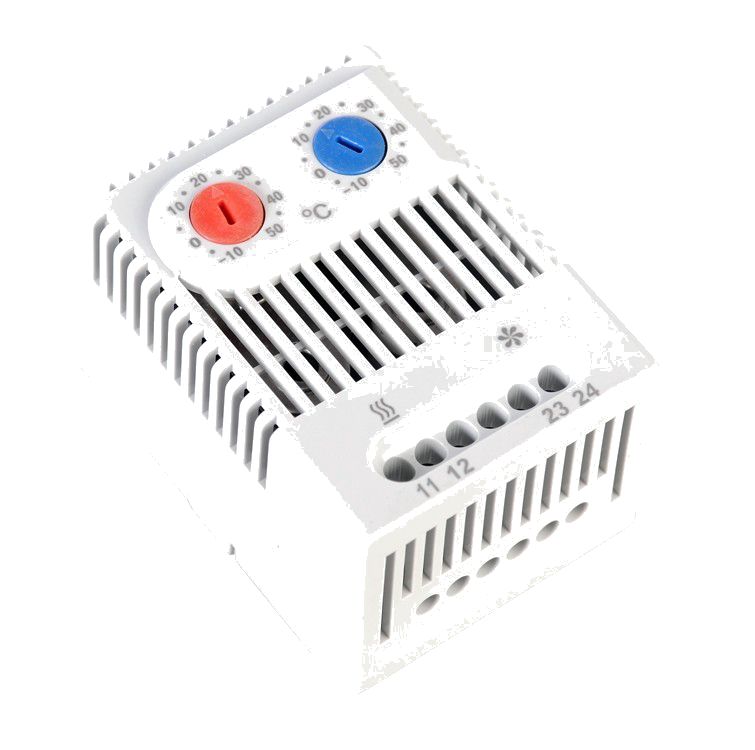

Rem ZR 011 — терморегулятор сдвоенный (NC + NO)независимое включение нагревателя и вентилятора, диапазон -10...+50 °C
| Диапазон | от -10 до +50 °C |
| Гистерезис | 7 K, погрешность ±4 K |
| Коммутация | AC 250 В 10(2) А; AC 120 В 15(2) А; DC 30 Вт |
| Корпус | пластик, серый, IP20; 67 × 50 × 46 мм (В × Ш × Г) |
| Масса | 90 г |
| Монтаж | DIN-рейка 35 мм, четырёхполюсный зажим |

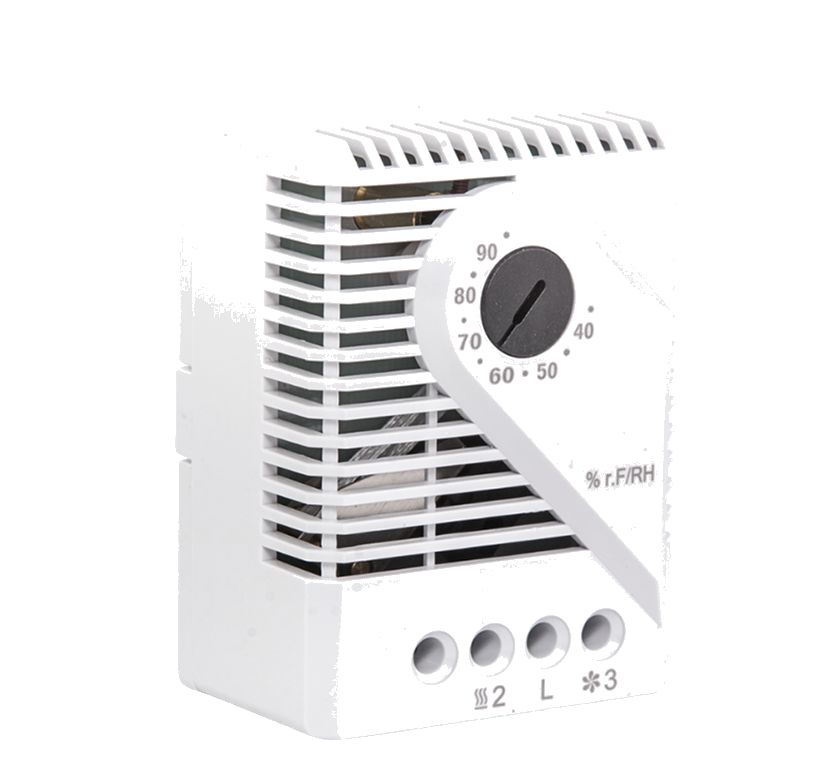

Rem MFR 012-2 — гигростат регулируемыймеханический гигростат с переключающим контактом, управляет нагревателем по влажности
| Диапазон регулирования | 35–95 % отн. влажности |
| Гистерезис | 4 %, погрешность срабатывания 3 % (то есть 1...7 %) |
| Контакт | переключающий, максимум AC 250 В, 5 А; более 50 000 циклов |
| Корпус | пластик UL94 V-0, светло-серый, IP20; 67 × 50 × 38 мм |
| Масса | не более 60 г (паспорт); 0,51 кг (страница изделия) |
| Температура эксплуатации / хранения | 0...+60 °С / -20...+80 °С |
| Влажность эксплуатации / хранения | до 90 % без конденсата |
| Допустимая скорость воздуха | 15 м/с |
Как это работает и подключается
- Приборы механические, питания не потребляют, чувствительный элемент термостатов — биметаллическая пластина, контакт мгновенного действия.
- Термостат Rem KTO 011 (NC) управляет нагревателями; Rem KTS 011 (NO) — вентиляторами охлаждения и сигнальными датчиками; Rem ZR 011 совмещает оба. Приборы нагрева и охлаждения у сдвоенного термостата включаются независимо.
- Гистерезис термостата 7 °С, погрешность 4 °С, то есть реально 3...11 °С. Пример KTO: при уставке +5 °С контакт разомкнётся при +8...+16 °С. Пример KTS: при уставке +30 °С контакт разомкнётся при +27...+19 °С.
- Гигростат MFR 012-2 управляет нагревателем с нормально разомкнутого контакта: при росте влажности до уставки контакт замыкается, при снижении ниже уставки на величину гистерезиса размыкается. Пример: уставка 60 % — размыкание при 53...59 %.
- Гигростат и термостаты применяются в составе климата шкафов: обогревателя, вентилятора с фильтром, сигнального датчика.
Монтаж
- Приборы предназначены для использования внутри шкафов, монтаж на DIN-рейку 35 мм защёлкой.
- Когда термостат или гигростат работает с нагревателем, ставить в верхней части шкафа как можно дальше от нагревателя и других источников тепла; с охладителем — на дне шкафа как можно дальше от охлаждающего устройства. Не закрывать вентиляционные отверстия прибора.
- Подключение: двухполюсный зажим у KTO и KTS (четырёхполюсный у ZR 011, трёхточечный у MFR 012-2), жёсткий провод 2,5 мм² или многожильный с наконечником 1,5 мм², момент затяжки не более 0,5 Н·м. При подключении проводников использовать наконечники. Длина подключаемого провода у термостатов — менее 10 м.
- Установку выполняет квалифицированный обученный персонал; характеристики по напряжению и току, указанные на изделии, превышать нельзя.
Примеры
Обогрев шкафа зимой
KTO 011-2 замыкается при падении температуры до уставки и включает нагреватель; отключает его при росте температуры на величину гистерезиса.
Вентилятор по температуре
KTS 011-2 замыкает контакт при достижении уставки и запускает вентилятор; ZR 011 совмещает обе функции в одном корпусе.
Осушка шкафа по влажности
MFR 012-2 включает нагреватель при достижении заданной относительной влажности, предотвращая образование конденсата и коррозию.
Частые вопросы
Чем KTO отличается от KTS?
KTO 011-2 — нормально закрытый контакт, для нагревателя; KTS 011-2 — нормально открытый, для вентиляторов и сигнальных датчиков; ZR 011 — оба в одном корпусе.
Какой диапазон температуры?
От -10 до +50 °C с гистерезисом 7 K и погрешностью ±4 K.
Что делает гигростат?
Контролирует относительную влажность воздуха в шкафах и управляет специальными нагревателями и вентиляторами, чтобы не было конденсата и коррозии.
Нюансы и грабли
- Биметаллические контакты подвержены воздействию окружающей среды: контактное сопротивление со временем может измениться, что приводит к падению напряжения и/или нагреву контактов. Проверять и подтягивать зажимы при ТО.
- Источники расходятся: температура эксплуатации и хранения термостатов — от -45 до +80 °C на странице изделия и от -20 до +80 °C в паспорте; ресурс — более 100 000 циклов (страница) и более 50 000 циклов (паспорт). Масса гигростата 0,51 кг на странице изделия и не более 60 г в паспорте (для такого корпуса вероятнее цифра паспорта).
- Гистерезис гигростата по паспорту 4 % при погрешности срабатывания 3 %, итоговый разброс 1...7 %. Диапазон регулирования по паспорту 35–95 %.
- Нельзя использовать во влажных помещениях и на сырых поверхностях, при попадании воды внутрь корпуса, при контакте с ацетоном, бензином и другими химически активными веществами. Вносить изменения в конструкцию категорически запрещено.
- При запахе, нагреве, механическом повреждении или искрении — сразу отключить изделие от сети и обратиться к производителю, самостоятельно не ремонтировать.
- Гарантийный срок эксплуатации 12 месяцев со дня приобретения (включая хранение и транспортирование); изготовитель устраняет неисправности при наличии заполненного паспорта.
Документация
- ЦМО (Rem) — паспорт термостатов Rem KTO 011-2, KTS 011-2, ZR 011
- ЦМО (Rem) — паспорт гигростата MFR 012-2
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/rem/termoregulyatory_gigrostaty/termoregulyatory_gigrostat/gigrostat/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/rem/termoregulyatory_gigrostaty/termoregulyatory_gigrostat/termoregulyator_termostat_dlya_nagrevatelya_10_50s/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/rem/termoregulyatory_gigrostaty/termoregulyatory_gigrostat/termoregulyator_termostat_sdvoennyy_10_50s/)
