ЦМО · комплектующие для шкафов: уголки опорные под оборудование, оцинкованная сталь
УО — опорные уголки: дополнительная опора для тяжёлого оборудования в шкафу, нагрузка до 150 кг
Пара оцинкованных уголков как дополнительная опора для оборудования, уже закреплённого в шкафу: глубины 380–1000 мм, нагрузка до 150 кг, крепление на юнитовые направляющие или панель.
Модели семейства
УО-39 — комплект уголков для напольных шкафов шириной 600, глубина 390 ммнабор из 2 уголков, крепится на монтажную панель (в паспорте — только для шкафов ШТВ-Н)
| Артикул | УО-39 |
| Глубина | 380 мм |
| Сечение | высота 53 мм, ширина 42,5 мм, толщина металла 2,5 мм |
| Нагрузка | 150 кг |
| Масса | 0,6 кг (страница изделия); 1,2 кг на комплект из 2 шт. (паспорт) |
| Комплектация (по странице) | уголок опорный — 2 шт., винт DIN7985 М6 × 12 — 4 шт., гайка клетьевая DIN 88109 М6 — 4 шт. |
УО-45 … УО-100 — комплекты для напольных шкафов и стоек (паспорт ИДФУ.290609.00Х ПС)по паспорту УО-45…УО-100 ставятся в шкафы ШТК-СП и ШТК-М на вертикальные направляющие
| Размер A (глубина) | УО-45 — 440 мм, УО-58 — 570, УО-62 — 610, УО-65 — 640, УО-75 — 740, УО-85 — 840, УО-100 — 990 мм |
| Масса комплекта из 2 шт. | УО-45 — 1,6 кг, УО-58 — 1,9, УО-62 — 2, УО-65 — 2,1, УО-75 — 2,5, УО-85 — 2,7, УО-100 — 3,3 кг |
| Нагрузка | 150 кг |
| Сечение | высота 53 мм, ширина 42,5 мм, толщина 2,5 мм |

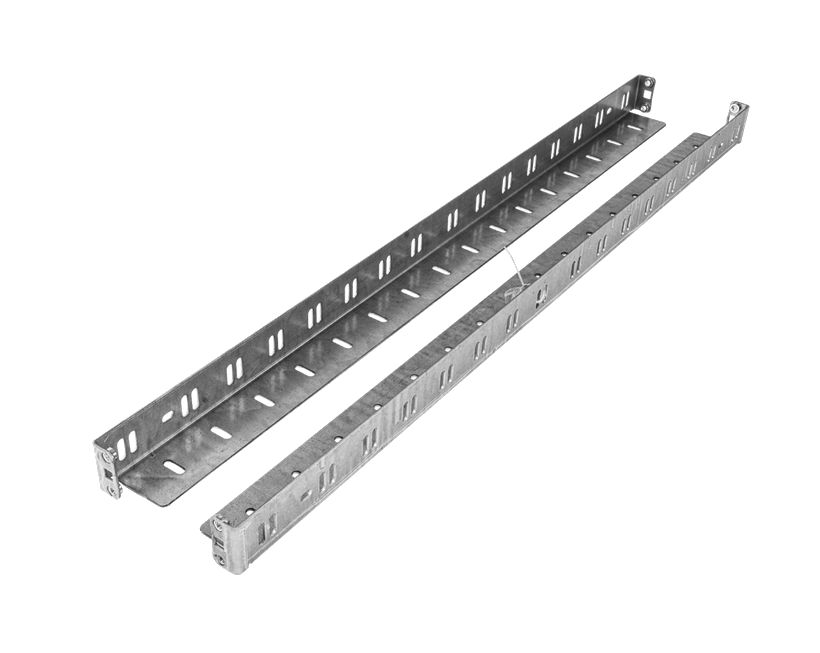

УО-ХХ.600-800 — комплекты для шкафов ШТК и ШРН шириной 600–800 (паспорт ИДФУ.301400.670 ПС)набор из 2 уголков, УО-100.600-800 с глубиной 1000 мм есть на странице изделия
| УО-39.600-800 | 390 мм, 1,5 кг, для шкафов ШРН |
| УО-45.600-800 … УО-100.600-800 | 450 / 580 / 620 / 650 / 750 / 850 / 1000 мм; масса 1,8 / 2,1 / 2,2 / 2,3 / 2,6 / 2,9 / 3,5 кг; для шкафов ШТК-СП и ШТК-М |
| УО-100.600-800 (страница изделия) | высота 45,5 мм, ширина 53 мм, глубина 1000 мм, толщина металла 2,5 мм, масса 3,5 кг |
| Нагрузка | 150 кг |
| Комплектация | уголки — 2 шт., комплект крепежа — 1 шт. |

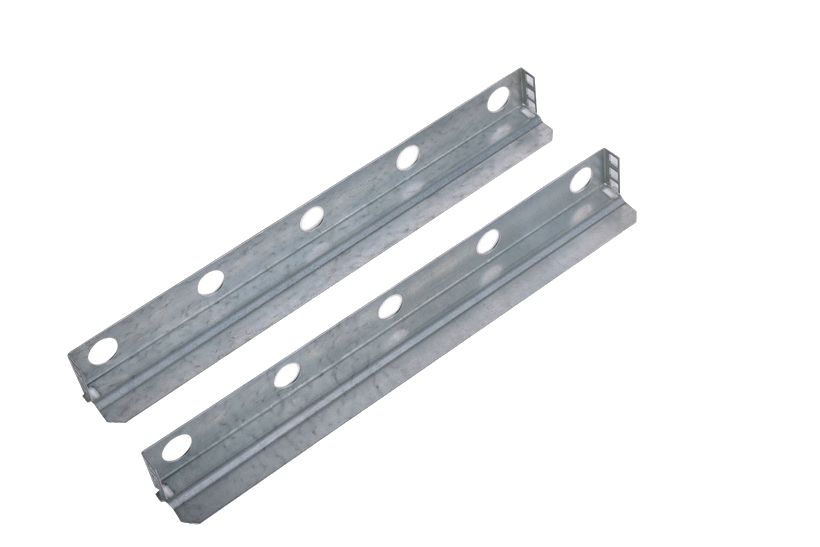

УО-45.2 — комплект уголков для настенных шкафов, глубина 450 мм, нагрузка до 50 кгоблегчённый вариант для настенных шкафов
| Артикул | УО-45.2 |
| Размеры | высота 48 мм, ширина 50 мм, глубина 450 мм, толщина металла 1,5 мм |
| Масса | 1 кг |
| Распределённая нагрузка | 50 кг (в характеристиках); в описании — «УО 100 кг, УО-У 150 кг» |
Как это работает и подключается
- Уголки серии УО фиксируются на передние и задние вертикальные направляющие напольных телекоммуникационных шкафов и открытых двухрамных стоек; при их установке юнитовые направляющие ставят на глубину, соответствующую уголку.
- Уголки изготовлены из оцинкованной стали толщиной 2,5 мм; нагрузка до 150 кг.
- Они служат дополнительной опорой для уже закреплённого в шкафу оборудования.
- Устанавливаются полкой вверх или полкой вниз.
Монтаж
- УО-45…УО-100: установить клетевые гайки на нужной высоте в центральное отверстие юнита передней и задней вертикальных направляющих, зафиксировать уголок винтами М6 на направляющих, то же с другой стороны шкафа.
- УО-39: установить на монтажную панель и зафиксировать самонарезающими винтами (4 шт.), то же с другой стороны шкафа.
- УО-ХХ.600-800: вставить изделие между вертикальными направляющими на выбранной высоте, зафиксировать уголок винтами спереди и сзади, то же с другой стороны шкафа.
- Исполнение УХЛ 4.2 по ГОСТ 15150-69: закрытые помещения, температура от +5 до +40 °С, относительная влажность 45–80 % при 25 °С.
Примеры
Сервер или ИБП на уголках
Уголки предназначены для дополнительной опоры установленного и закреплённого в шкафу оборудования.
Подбор под глубину шкафа
Ряд размеров от 390 до 1000 мм по глубине (УО-39…УО-100) — берём тот, что соответствует глубине вертикальных направляющих.
Шкаф ШТК-М
На странице изделия: в шкафах ШТК-М комплекты применяются только для ширины 600 мм (УО) или для 800 мм (УО-45.2 для настенных шкафов).
Частые вопросы
Для чего уголки?
Как дополнительная опора для установленного и закреплённого в шкафу оборудования — паспорт называет именно это назначение.
Сколько штук в комплекте?
Уголки — 2 шт. и комплект крепежа; для УО-39 по странице изделия — 2 уголка, 4 винта и 4 клетьевые гайки.
Какая нагрузка?
До 150 кг у УО; у УО-45.2 для настенных шкафов — 50 кг.
Нюансы и грабли
- Паспорт УО-39 уточняет, что УО-39 устанавливается только в шкафы ШТВ-Н (на монтажную панель), а УО-45…УО-100 — в шкафы ШТК-СП и ШТК-М; страница изделия УО-39 называет напольные шкафы шириной 600 мм и открытые двухрамные стойки. Совместимость сверять с шкафом.
- Страница изделия УО-39 даёт массу 0,6 кг (один уголок), паспорт — 1,2 кг на комплект из 2 шт.
- У УО-45.2 нагрузка расходится: 50 кг в заголовке и характеристиках, а в описании — допустимая нагрузка «УО 100 кг, УО-У 150 кг». Для проекта брать меньшее значение, 50 кг.
- Глубину уголка выбирать под глубину шкафа. Размер A в двух паспортах разный: УО-39 — 380 мм в паспорте серии УО и 390 мм в паспорте УО-ХХ.600-800, УО-45 — 440 и 450 мм.
- Гарантия 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев со дня поставки, срок службы 20 лет; гарантия предоставляется при наличии заполненного паспорта.
Документация
- ЦМО — паспорт комплекта уголков опорных серии УО (ИДФУ.290609.00Х ПС)
- ЦМО — паспорт комплекта уголков опорных УО-ХХ.600-800 (ИДФУ.301400.670 ПС)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/aksessuary_k_telekommunikatsionnym_shkafam_i_stoykam/ugolki_opornye_napravlyayushchie/komplekt_ugolkov_dlya_napolnykh_shkafov_shirinoy_600_glubina_390_mm_nagruzka_do_150_kg/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/aksessuary_k_telekommunikatsionnym_shkafam_i_stoykam/ugolki_opornye_napravlyayushchie/komplekt_ugolkov_opornykh_napravlyayushchie_dlya_nastennykh_shkafov_glubina_450_mm_nagruzka_do_50_kg/)
- ЦМО — страница изделия на сайте производителя (https://cmo.ru/catalog/cmo/aksessuary_k_telekommunikatsionnym_shkafam_i_stoykam/ugolki_opornye_napravlyayushchie/komplekt_ugolkov_dlya_shkafov_shtk_shrn_shirinoy_600_800_glubina_1000_mm_nagruzka_do_150_kg/)
