ЦМО · комплектующие для шкафов: шины и провода заземления

ПЗ — панели заземления 200–1000 мм на 200 А и комплект проводов заземления для стоек

Латунные панели заземления на 200 А (200, 300, 500 и 1000 мм) для шкафа и стойки и набор проводов 4 мм² с ножевыми клеммами, чтобы заземлить оборудование на корпус и собрать общий контур.

Заземление шкафов и стоек: панели заземления ПЗ (латунная шина, 200 А) и комплект проводов заземления ПЗ-СТК

Модели семейства

ПЗ-19-500.200А — панель заземления горизонтальная/вертикальная 19", 500 мм, 200 Апанель 500 мм на 20 точек подключения

Артикул	ПЗ-19-500.200А
Габариты	высота 40 мм, ширина 500 мм, глубина 35 мм
Масса	0,5 кг
Точки подключения	20 с винтами М5, 2 точки заземления 25 мм
Шина	латунь, сечение 5 × 15 мм, нагрузочная способность 200 А
Монтажный комплект	винт М6 × 20 — 3 шт., гайка М6 — 1 шт., гайка с фиксатором М6 — 2 шт., шайба 6 — 2 шт.

ПЗ-200.200А — панель заземления 200 мм, 200 Акороткая панель

Артикул	ПЗ-200.200А
Габариты	высота 40 мм, ширина 200 мм, глубина 35 мм
Масса	0,18 кг
Точки подключения	8 с винтами М5 (паспорт), на странице изделия — 9; 2 точки заземления 25 мм
Шина	латунь, сечение 5 × 15 мм, 200 А
Монтажный комплект	винт М4 × 20 — 2 шт., гайка М4 — 2 шт.

ПЗ-300.200А и ПЗ-1000.200А — панели 300 и 1000 ммостальные длины ряда по паспорту ИДФУ.305177.206 ПС

ПЗ-300.200А	300 мм, 0,26 кг, 15 точек подключения с винтами М5; комплект: винт М4 × 20 — 2 шт., гайка М4 — 2 шт.
ПЗ-1000.200А	1000 мм, 1,1 кг, 22 точки подключения с винтами М5; комплект: винт М6 × 20 — 4 шт., гайка М6 — 1 шт., гайка с фиксатором М6 — 3 шт., шайба 6 — 2 шт.
Общее	высота 40 мм, глубина 35 мм, 2 точки заземления 25 мм, 200 А
Шина	латунь, сечение 5 × 15 мм

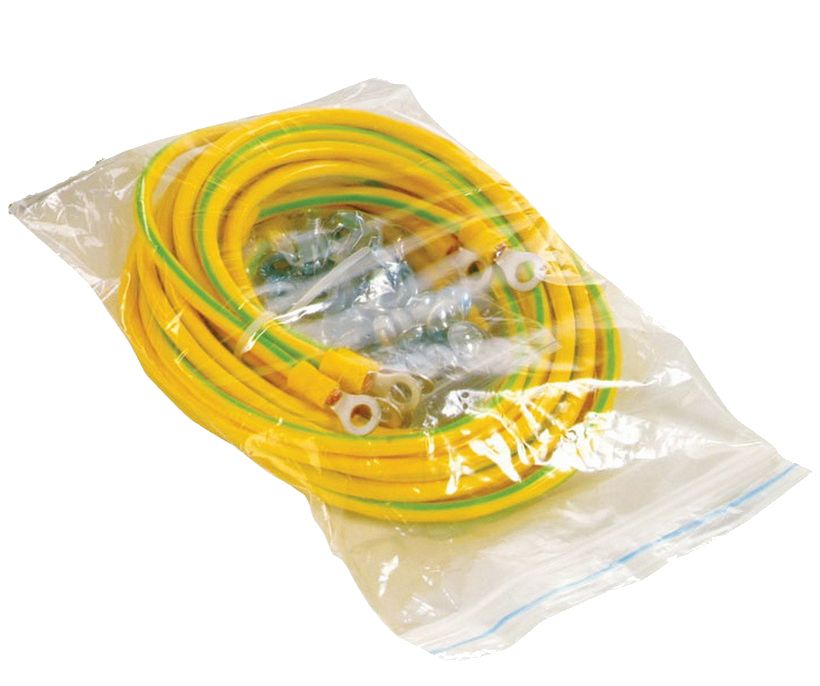

ПЗ-СТК — комплект проводов заземления для стоек, универсальный8 проводов с ножевыми клеммами

Артикул	ПЗ-СТК
Габариты упаковки	высота 510 мм, ширина 120 мм, глубина 50 мм
Масса	0,1 кг
Состав	провод заземления L = 400 мм, сечение 4 мм² (кольцевой наконечник-розетка) — 8 шт.; клемма ножевая B6.3-0.8 DIN46342 — 8 шт.; саморез 4.2 × 9.5 — 8 шт.

Как это работает и подключается

Панель заземления — латунная шина сечением 5 × 15 мм, соединённая с монтажными кронштейнами диэлектрическими держателями. Нагрузочная способность 200 А.
Число точек подключения зависит от длины: 200 мм — 8, 300 мм — 15, 19/500 мм — 20, 1000 мм — 22 с винтами М5; у каждой панели две точки заземления 25 мм.
Провода ПЗ-СТК: провод заземления длиной 400 мм сечением 4 мм² с кольцевым наконечником-розеткой, 8 шт.; клеммы ножевые и саморезы 4.2 × 9.5 по 8 шт.

Монтаж

Панели 500 и 1000 мм: установить гайки с фиксаторами на внутреннюю часть вертикальных направляющих, зафиксировать панель винтами М6.
Короткие панели (200 и 300 мм) монтируются винтами М4 × 20 с гайками М4.
Комплект поставки панели: панель — 1 шт., монтажный комплект — 1 шт. (состав по артикулу — см. таблицу выше).
Исполнение УХЛ 4: закрытые помещения, температура от +5 до +40 °С, влажность 45–80 % при 25 °С.

Примеры

Шина заземления в шкафу

Панель ставят в электротехнические корпуса, телекоммуникационные шкафы и стойки для заземления установленного оборудования.

Заземление оборудования на корпус

Комплект ПЗ-СТК: провода заземляют установленное оборудование на корпус шкафа или стойки и позволяют организовать общий контур заземления.

Вертикальная или горизонтальная установка

По паспорту панель заземления вертикальная/горизонтальная: ориентацию выбирают по месту.

Частые вопросы

Какую панель выбрать?

По числу заземляемых устройств: 8 точек у 200 мм, 15 у 300 мм, 20 у 500 мм, 22 у 1000 мм (все с винтами М5).

Из чего шина?

Латунь сечением 5 × 15 мм.

Для чего ПЗ-СТК?

Для заземления установленного оборудования на корпус шкафа или стойки и организации общего контура заземления.

Нюансы и грабли

Число точек у ПЗ-200.200А расходится: 9 на странице изделия и 8 в паспорте.
Монтажный комплект зависит от длины панели: у коротких панелей винты М4, у 500 и 1000 мм — винты М6 и гайки с фиксаторами. Проверяйте комплект при приёмке.
Панель рассчитана на 200 А; это нагрузочная способность шины, а не сечение подключаемых проводов.
Руководство по монтажу рассчитано на квалифицированный персонал, умеющий правильно укомплектовать шкаф и подключить его.
