SWAN 1000 / SWAN PGB — комбинированные ИК-извещатели в одном корпусе

Линейка проводных детекторов на общем корпусе 123×62×38 мм: SWAN 1000 сочетает ИК и СВЧ каналы, SWAN PGB — ИК-канал и канал разбития стекла.

Комбинированные извещатели SWAN 1000 / SWAN PGB

Модели семейства

SWAN 1000Четырёхэлементный ИК-сенсор плюс микроволновый доплеровский сенсор, иммунитет к животным до 25 кг.

Метод детекции	четырёхэлементный PIR и микроволновый импульсный доплер
Питание	9,6…16 В постоянного тока
Ток потребления	активный режим 23 мА, режим очікування 19 мА
Время тревоги	2 ±1 сек
Иммунитет к животным	до 25 кг (переключатель DIP4: ON — до 15 кг, OFF — до 25 кг)
Регулировка MW	потенциометром: среднее положение — 15 м, минимальное — 7 м
Регулировка PIR	потенциометром 15…100 % (заводская установка 57 %)
Период розігріву	1 хв
Габарити / вага	123×62×38 мм, 120 гр

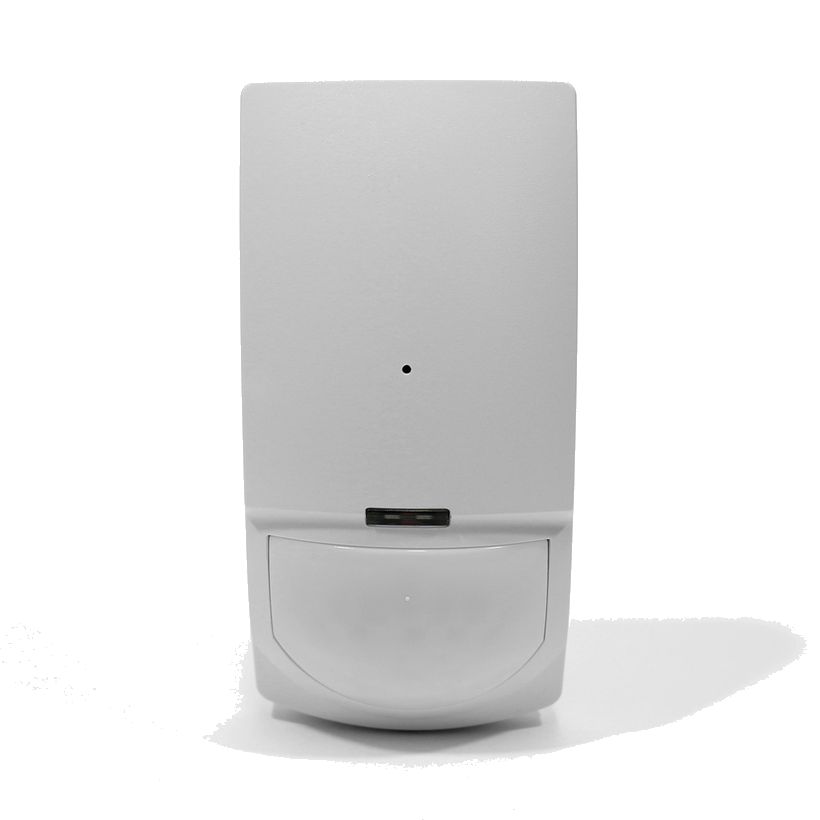

SWAN PGBЧетырёхэлементный ИК-сенсор плюс акустический канал фазочастотного разбития стекла, два независимых релейных выхода.

Метод детекції	четверний PIR-елемент
Швидкість детекції	0,15…3,6 м/сек
Напруга живлення	8,2…16 В постійного струму
Струм споживання	деж. реж 16,5 мА, тривога 22 мА
Час тривоги	2 сек
Час готовності	60 сек
Дистанція виявлення	скло до 10 м (при 90°); ІЧ 15 м (ширококутна лінза)
Іммунітет до тварин	до 15 чи 25 кг (перемикач PET)
Габарити / вага	123×62×38 мм, 110 грам

Как это работает и подключается

У SWAN 1000 режим сигнала тревоги задаётся DIP-переключателем 5: положение «AND» — тревога только при одновременном срабатывании PIR и MW, «OR» — при срабатывании любого из каналов; после смены режима детектор нужно перезапустить, отключив и снова подключив питание.
У SWAN PGB перемычки на четырёхключевом переключателе задают: LED вкл/выкл, чувствительность акустического канала (AUD), счётчик импульсов ИК-канала (PULSE) и иммунитет к животным (PET, 15 или 25 кг).
У SWAN PGB перемычка GLASS/SHOCK на плате временно переключает калибровку в режим настройки соответствующего потенциометра; в рабочем режиме перемычка снята.

Монтаж

SWAN 1000: терминал 1 («−», GND) и терминал 2 («+», 9,6…16 В) — питание; терминалы 3 и 4 (TAMP) — 24-часовая нормально закрытая зона; терминалы 5 и 8 (EOL) — опция оконечного резистора; терминалы 6 и 7 (RELAY) — выход реле на нормально закрытую зону.
SWAN PGB: клема 1 («−») и клема 2 («+», 8,2…16 В) — питание; клеми 3 і 4 (TAMP) — 24-часова зона; клеми 5 і 6 (R-PIR) — реле ІЧ-каналу; клема 7 (EOL); клеми 8 і 9 (R-MIC) — реле акустичного каналу розбиття стекла.
Оба детектора можно ставить на стену, в угол или на потолок с дополнительным кронштейном.

Примеры

SWAN 1000 в углу помещения

РЭ рекомендует устанавливать датчик в углу, высота монтажа 1,8…2,4 м.

SWAN PGB против нескольких окон

Детектор ставится в зоне прямой видимости окон на расстоянии до 4,5 м; при защите нескольких окон — в центре территории.

Частые вопросы

В чём разница между SWAN 1000 и SWAN PGB?

Оба в одинаковом корпусе 123×62×38 мм: SWAN 1000 сочетает ИК и СВЧ каналы, SWAN PGB — ИК-канал и акустический канал разбития стекла с раздельными релейными выходами.

Какой иммунитет к животным у SWAN 1000?

До 25 кг (переключатель DIP4 в положении OFF); при животных до 15 кг переключатель ставится в ON.

Нюансы и грабли

У SWAN PGB два независимых релейных выхода (ИК-канал и канал стекла) — их нужно развести на разные зоны панели, как и у SRPG-2N.
У SWAN 1000 после смены режима «AND»/«OR» РЭ прямо требует перезапустить детектор отключением питания — иначе новый режим не применится.
