CTV-D2/D3/D4/D5multi — многоабонентская вызывная панель

Металлическая вызывная панель на 2–5 абонентов с кнопками вызова и переключением видеостандартов AHD-H/AHD-M/CVBS.

Модели семейства

CTV-D2multiПанель на 2 абонента.

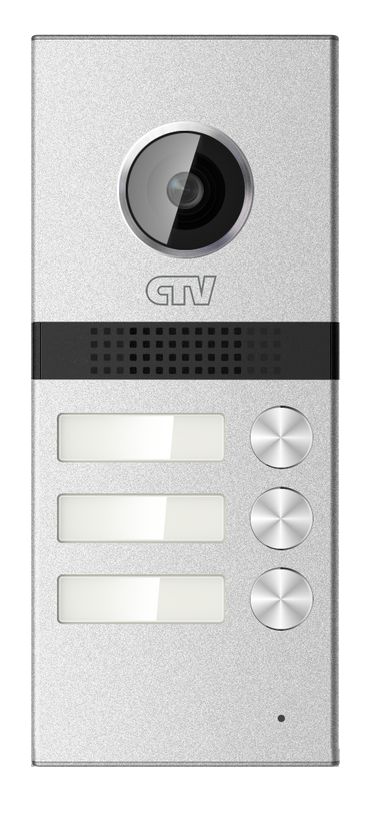

CTV-D3multiПанель на 3 абонента.

CTV-D4multiПанель на 4 абонента.

CTV-D5multiПанель на 5 абонентов.

Общие для всей линейки характеристики: стандарт AHD-H PAL/AHD-M PAL/CVBS PAL, разрешение 1920×1080/1280×720/960×576, угол обзора 115°/63°, объектив 2,5 мм, питание 12 В пост. ±10%.
Индикатор режима работы: выключен — ожидание вызова, красный — вызов и разговор, пурпурный — открытие замка.

Цвета проводов: желтый — видео, синий — аудио, красный — 12 В, чёрный — общий, коричневый и белый — реле замка (НО).
Все соединения — только при выключенном питании видеодомофона и замка.
Формат видео переключается зажатием кнопки на 10–15 секунд: AHD-H → AHD-M → CVBS.

Общий подъездный вход

Панель на 2–5 абонентов позволяет вызывать разные квартиры с одной входной панели, у каждой — своя информационная табличка и кнопка вызова.

Сколько абонентов поддерживает панель?

От 2 до 5, в зависимости от модели: D2multi, D3multi, D4multi или D5multi.

Диапазон рабочих температур у этой линейки шире, чем у обычных панелей D4000 — от −20 до +60 °C, а влажность допускается до 85% при 25 °C — не путайте со спецификациями других серий.
