CTV-D2500 / CTV-D4500AHD — вызывные панели для видеодомофонов

Круглая антивандальная панель в двух исполнениях: аналоговая D2500 и AHD-M D4500AHD. Архивная модель CTV, снята с производства.

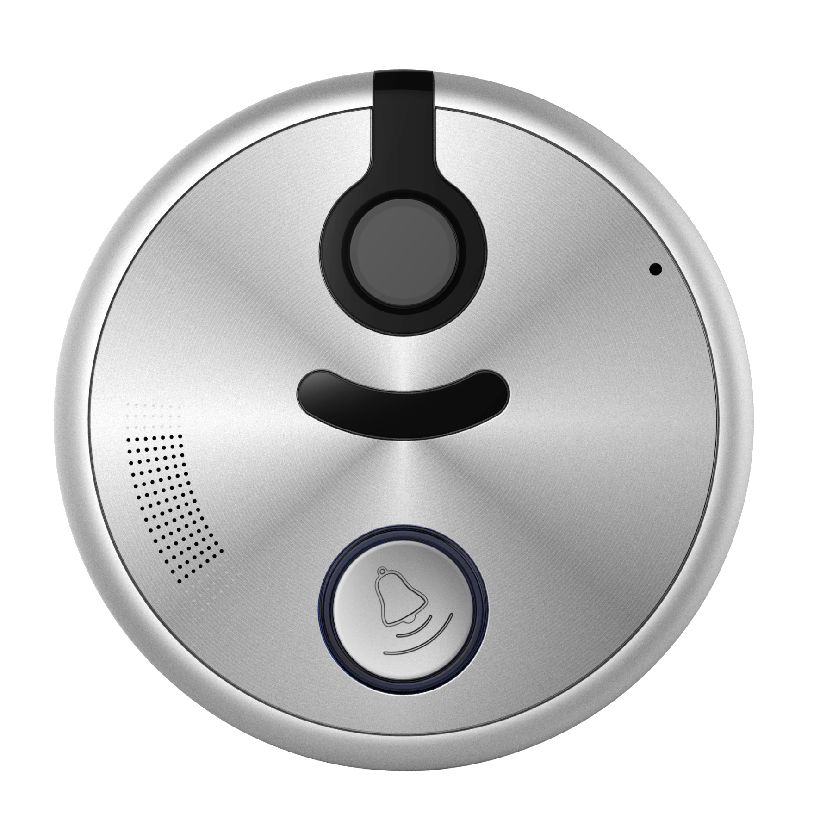

Вызывные панели CTV-D2500 / CTV-D4500AHD

Модели семейства

CTV-D2500Аналоговая версия панели, подключается к обычному видеодомофону CTV или к четырёхпроводным мониторам других марок.

Стандарт видеосигнала	PAL (аналоговый)
Разрешение	960×576
Мин. освещённость	0 лк (ИК-подсветка вкл.)
Объектив	2,8 мм
Выход видеосигнала	1,0 В, 75 Ом
Напряжение питания	12 В пост. ±10%
Угол обзора (гор.)	90°
Габариты/вес	Ø 85,78×25,5 мм, 310 г

CTV-D4500AHDВерсия с видеомодулем AHD-M, совместима только с четырёхпроводными мониторами CTV, поддерживающими этот стандарт.

Стандарт видеосигнала	AHD-M
Разрешение	1280×720
Мин. освещённость	0 лк (ИК-подсветка вкл.)
Объектив	2,8 мм
Выход видеосигнала	1,0 В, 75 Ом
Напряжение питания	12 В пост. ±10%
Угол обзора (гор.)	90°
Габариты/вес	Ø 85,78×25,5 мм, 310 г

Как это работает и подключается

Рекомендуемый кабель — 4-жильный КВК (комбинированный видеокабель: экранированный коаксиал + 2 дополнительных проводника).
Провода: желтый — видео, синий — аудио, красный — 12 В, черный — общий, коричневый и белый — реле замка.

Монтаж

Все соединения — только при выключенном питании видеодомофона и электрозамка.
Питание видеодомофона запрещено использовать для электрозамка — оно предназначено только для панели.
Панель крепится на ровной бетонной или гипсовой стене дюбелями и саморезами из комплекта; лишний кабель укладывается в полость под монтажной пластиной.

Примеры

Подъезд с обычным видеодомофоном CTV

Устанавливается CTV-D2500, совместима также с четырёхпроводными мониторами других марок.

AHD-видеодомофон CTV

Устанавливается CTV-D4500AHD — работает только с мониторами CTV, поддерживающими стандарт AHD-M.

Частые вопросы

Чем D4500AHD отличается от D2500?

D4500AHD оснащена видеомодулем AHD-M (разрешение 1280×720) и работает только с мониторами CTV, поддерживающими этот стандарт; D2500 — аналоговая PAL-версия (960×576).

Можно ли использовать питание видеодомофона для электрозамка?

Нет, РЭ прямо запрещает — питание видеодомофона предназначено только для вызывной панели.

Нюансы и грабли

CTV-D4500AHD совместима только с мониторами CTV, поддерживающими AHD-M — на обычный монитор без этой поддержки картинку не подать.
РЭ прямо запрещает устанавливать панель рядом с источниками сильных электромагнитных помех и вне рабочего диапазона температур/влажности.
Назначение цветных проводов на мониторах других производителей может отличаться — сверять по сигналу, а не по цвету.
