CTV-D3002EM / CTV-D4002EM — панель со встроенным считывателем EM-Marine

Вызывная панель со встроенным считывателем/контроллером RFID-карт EM-Marine: D3002EM — аналоговая, D4002EM — AHD-H с поддержкой карт доступа.

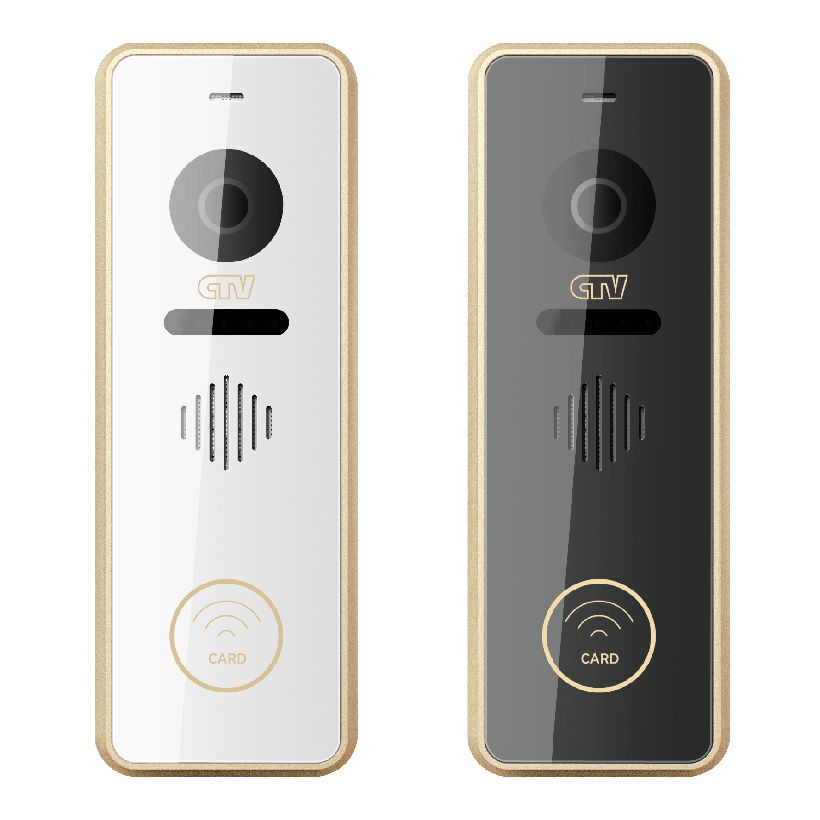

Вызывная панель CTV-D3002EM / CTV-D4002EM

Модели семейства

CTV-D3002EMАналоговая панель, подключается к обычному видеодомофону CTV.

Стандарт видеосигнала	PAL (аналоговый)
Разрешение	960×576
Объектив	2,5 мм
Считыватель RFID	EM-Marine
Контроллер доступа	память на 47 карт + 1 мастер-карта
Напряжение питания	12 В пост. ±10% (от домофона) + 12 В DC 1 А (внешний ИП)
Угол обзора (гор./верт.)	115° / 63°
Диапазон температур	от −30 до +50 °C
Габариты	48×133×19 мм
Вес	350 г

CTV-D4002EMAHD-H панель с тем же встроенным считывателем/контроллером доступа; поддерживает переключение видеостандарта и внешнее питание.

Стандарт видеосигнала	AHD-H PAL / AHD-M PAL / CVBS PAL
Разрешение	1920×1080 / 1280×720 / 960×576
Объектив	2,5 мм
Считыватель RFID	EM-Marine, интерфейс Wiegand-26
Контроллер доступа	до 47 пользовательских карт + 1 мастер-карта
Напряжение питания	12 В пост. ±10% (от домофона) + 12 В DC 1 А (внешний ИП)
Угол обзора (гор./верт.)	115° / 63°
Габариты	48×133×19 мм
Вес	350 г

Как это работает и подключается

D3002EM работает с обычным видеодомофоном CTV, D4002EM — с AHD-видеодомофоном CTV; у D4002EM формат видео переключается кнопкой (AHD-H → AHD-M → CVBS, зажать 10–15 сек).
Мастер-карта программируется нажатием кнопки программирования и прикладыванием карты в течение 10 секунд; удаление всех карт — удержание кнопки 5 секунд.

Монтаж

Цвета проводов: желтый — видео, синий — аудио, красный — 12 В (от монитора), чёрный — общий, коричневый — реле замка НО; для контроллера доступа отдельно заведены +12V/GND питания и Wiegand D0/D1.
Все соединения — только при выключенном питании видеодомофона, контроллера и электрозамка.

Примеры

Открывание по карте без монитора

Встроенный контроллер записывает мастер-карту и до 47 пользовательских карт EM-Marine непосредственно в память панели.

Частые вопросы

Сколько карт можно записать в память панели?

До 47 пользовательских карт и одну мастер-карту, согласно техническим характеристикам.

Чем D3002EM отличается от D4002EM?

D3002EM — аналоговая (PAL), D4002EM — AHD-H с переключением на AHD-M/CVBS; встроенный считыватель EM-Marine и контроллер доступа одинаковы у обеих моделей.

Нюансы и грабли

Поштучное удаление пользовательских карт не поддерживается — удаление всех карт стирает всю базу целиком.
Питание видеодомофона (12 В) предназначено только для самой панели — для контроллера доступа и замка нужен отдельный внешний ИП 12 В DC 1 А.

Документация

CTV — Инструкция по эксплуатации CTV-D3002EM/CTV-D4002EM (2021) (отдельная инструкция CTV-D4002EM с встроенным Proximity-считывателем, память на 47 карт).
