CTV-D3001 / CTV-D4001AHD — вызывные панели с сенсорной кнопкой

Панель с сенсорной кнопкой вызова и сменными декоративными накладками: аналоговая D3001 и переключаемая AHD-M/CVBS D4001AHD. Архивная модель CTV, снята с производства.

Вызывные панели CTV-D3001 / CTV-D4001AHD

Модели семейства

CTV-D3001Аналоговая версия с сенсорной кнопкой вызова и двумя сменными декоративными накладками; гарантированно работает только с мониторами CTV.

Стандарт видеосигнала	CVBS PAL (аналоговый)
Разрешение	960×576
Мин. освещённость	0 лк (ИК-подсветка вкл.)
Объектив	2,8 мм
Угол обзора (гор.)	120°
Зона наблюдения	ширина 340 см, высота 200 см на расстоянии 100 см от панели
Габариты/вес	48×133×19 мм, 350 г

CTV-D4001AHDВерсия с переключателем стандартов AHD-M/CVBS (удержание 10-15 секунд); в комплекте блок управления замком CTV-BUZ.

Стандарт видеосигнала	AHD-M PAL / CVBS PAL
Разрешение	1280×720
Мин. освещённость	0 лк (ИК-подсветка вкл.)
Объектив	2,8 мм
Угол обзора (гор.)	120°
CTV-BUZ вх./вых. напряжение	8-15 В / 2×Uвх−1 (15-29 В)
CTV-BUZ макс. ток	не более 1,5 А
Габариты/вес	48×133×19 мм, 350 г

Как это работает и подключается

Рекомендуемый кабель — 4-жильный КВК (комбинированный видеокабель: экранированный коаксиал + 2 дополнительных проводника).
Провода: желтый — видео, синий — аудио, красный — 12 В, черный — общий, коричневый и белый — реле замка.
CTV-BUZ: красный — питание +12В, черный — общий, коричневый — выход на замок.

Монтаж

Все соединения — только при выключенном питании видеодомофона и электрозамка.
CTV-BUZ рассчитан исключительно на электромеханические замки — подключение замка другого типа может вывести из строя и панель, и замок.
Замки со встроенным защитным диодом подключать строго по инструкции с соблюдением полярности.
Монтажный уголок для установки под углом не входит в комплект и приобретается отдельно.

Примеры

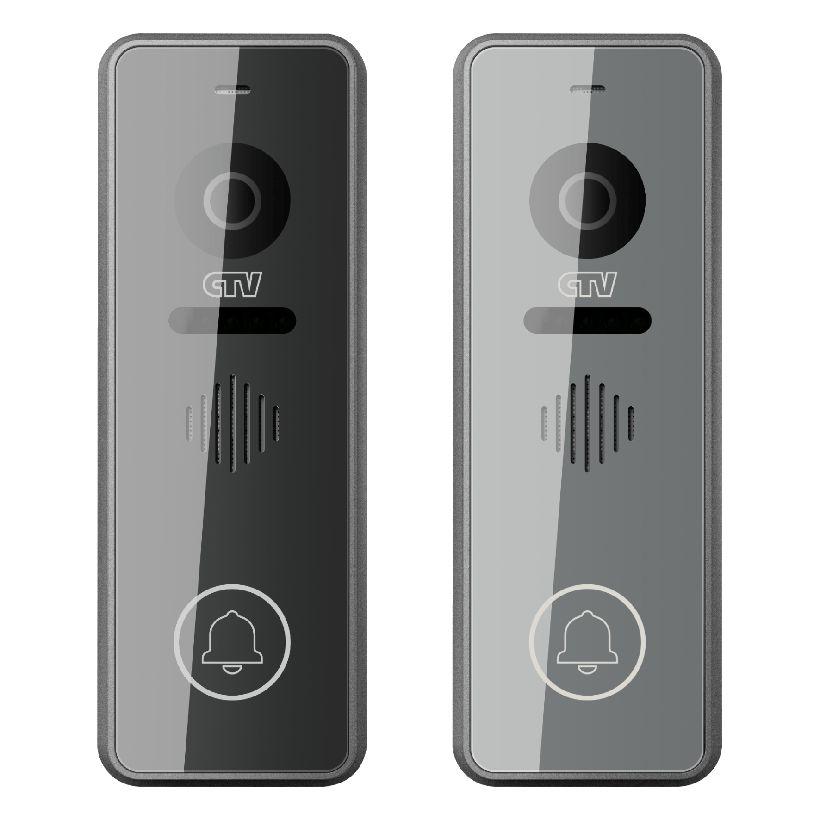

Смена цвета панели

В комплекте две самоклеющиеся декоративные накладки разного цвета; наклеенную накладку снять без повреждения нельзя, повторно использовать её не получится.

Электромеханический замок без отдельного блока питания

Блок CTV-BUZ (комплект D4001AHD) питает замок от монитора.

Частые вопросы

Можно ли переклеить декоративную накладку на другой цвет?

Нет, РЭ прямо указывает: отклеить накладку без повреждений нельзя, повторное использование невозможно.

Чем D4001AHD отличается от D3001?

D4001AHD оснащена переключателем стандартов AHD-M/CVBS (разрешение 1280×720) и комплектуется блоком CTV-BUZ; D3001 — аналоговая версия (960×576).

Нюансы и грабли

Декоративную накладку после наклейки снять без повреждений нельзя — выбирать цвет заранее, вторую накладку не переклеить.
Подсветка кнопки вызова работает со всеми мониторами CTV, выпущенными не ранее июня 2016 года.
Переключатель AHD-M/CVBS требует удержания 10-15 секунд.

Документация

CTV — Инструкция по эксплуатации CTV-D3001/CTV-D4001AHD
