CTV-IP-M6103 / M6703 / M6704 — сенсорный IP-монитор видеодомофона

Сенсорный IP-монитор видеодомофона на Embedded Linux с PoE/Wi-Fi и приложением CTVisor IP; M6103 — 10 дюймов, M6703 и M6704 — 7 дюймов.

Модели семейства

CTV-IP-M610310-дюймовый монитор, экран TFT LCD TN.

Экран	10 дюймов, TFT LCD TN, 1024×600
Габариты	252×166×22,4 мм

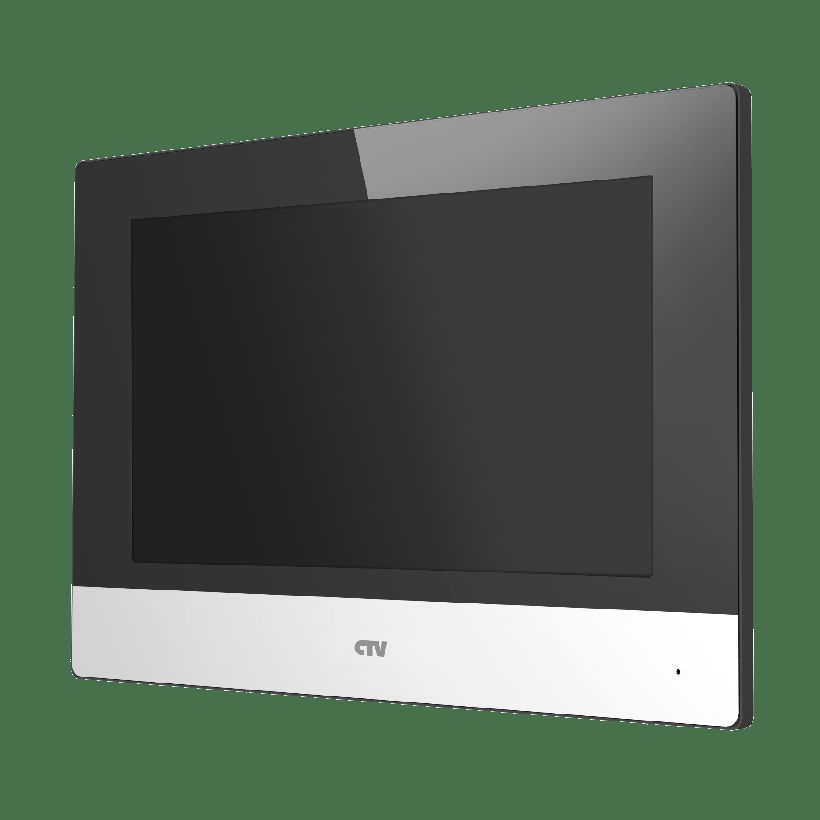

CTV-IP-M67037-дюймовый монитор, экран TFT LCD TN.

Экран	7 дюймов, TFT LCD TN, 1024×600
Габариты	200×140×15,1 мм

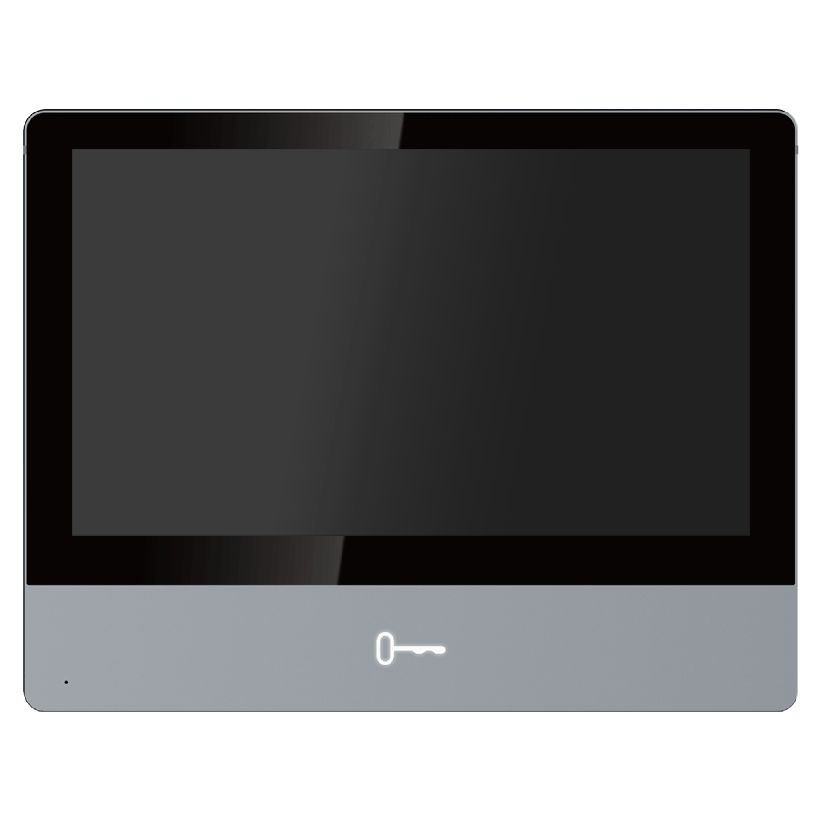

CTV-IP-M67047-дюймовый монитор с экраном IPS и кнопкой «Открыть замок».

Экран	7 дюймов, TFT LCD IPS, 1024×600
Габариты	180×140×22,4 мм

Операционная система — Embedded Linux; подключение к сети — Wi-Fi или проводное, питание — PoE или 12 В DC.
После первого включения нужна активация паролем; мастер первого запуска ищет вызывные панели в локальной сети и позволяет включить DHCP-клиент на панели.

Монтажная коробка приобретается отдельно; крепёжная пластина крепится 4 винтами — верхний/нижний к стене, средние — к монтажной коробке.
Монитор подключается к сетевому коммутатору патчкордом (в комплект не входит); внешнее питание — через разъём DC12V, датчики тревоги — через ALARM/RS485 (M6103) или ALARM/POWER (M6703/M6704).
Рабочая температура −10…+55 °C, влажность 10–90%, поддержка карт памяти microSD до 32 ГБ.

Удалённое управление

Через приложение CTVisor IP на смартфоне доступны push-уведомления о вызове, видеосвязь и просмотр живого видео.

Чем отличаются модели M6103, M6703 и M6704?

M6103 — экран 10", M6703 и M6704 — экран 7"; M6704 дополнительно имеет кнопку «Открыть замок» и экран IPS вместо TN.

Как питается монитор?

От коммутатора с PoE или от внешнего блока питания DC12V 1A.

Приложение для удалённого доступа называется CTVisor IP — инструкция отдельно предупреждает не путать его с обычным приложением CTVisor.
У моделей разные разъёмы для тревожных входов: ALARM/RS485 у M6103, ALARM/POWER у M6703 и M6704 — коннекторы не взаимозаменяемы.

CTV — Инструкция полная CTV-IP-M6703 (общая для M6103/M6703/M6704); Инструкция краткая CTV-IP-M6103
