CTV-IP-UCAM / UCAMF / UCAMS — модульная IP-панель видеонаблюдения

Модульная IP-вызывная панель «рыбий глаз» 2 Мп с разъёмом для суб-модулей; UCAMF — с врезной рамкой, UCAMS — с накладной рамкой.

Модульная IP-вызывная панель CTV-IP-UCAM

Модели семейства

CTV-IP-UCAMПанель без монтажной рамки — рамка приобретается отдельно.

Видеокамера	2 Мп, 1920×1080, «рыбий глаз»
Угол обзора объектива	146°
ИК-подсветка	невидимая, 950 нм
Питание	PoE или 12 В DC
Рабочая температура	от −40 до +60 °C
Влажность	10–95%
Габариты панели	98×100×44 мм

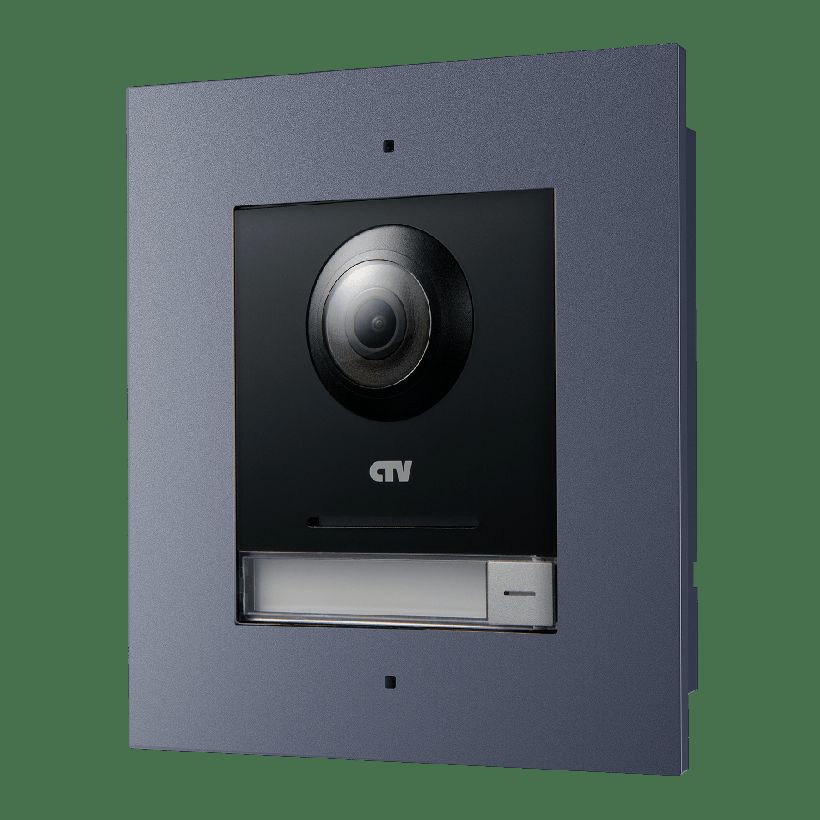

CTV-IP-UCAMFКомплект с врезной пластиковой монтажной рамкой и крепежом.

Комплект	врезная пластиковая рамка и крепёж
Видеокамера	2 Мп, 1920×1080, «рыбий глаз»
Питание	PoE или 12 В DC

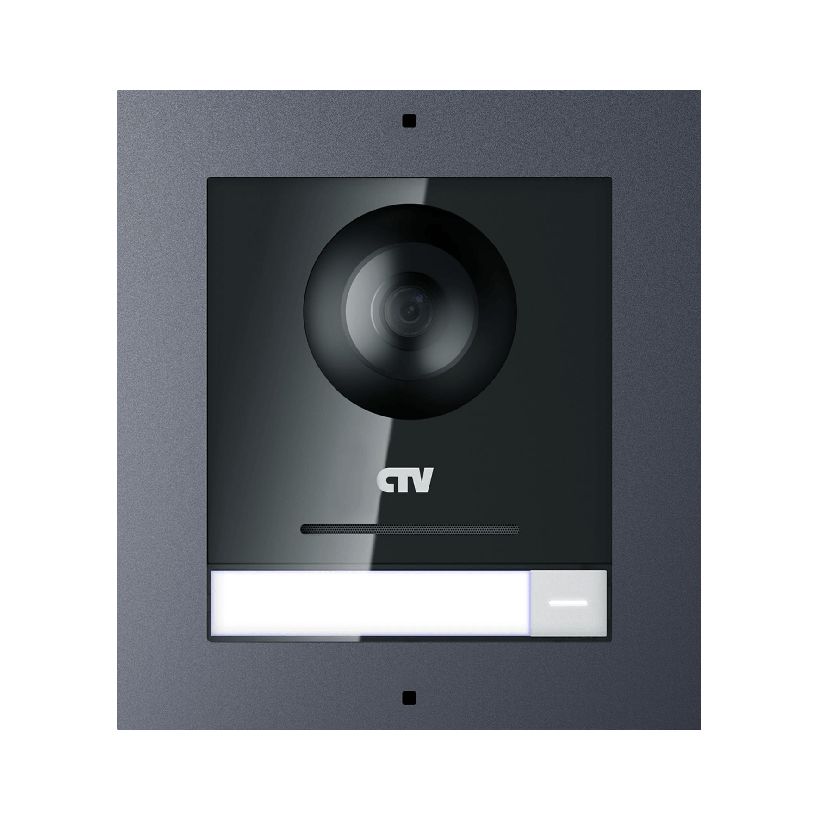

CTV-IP-UCAMSКомплект с накладной алюминиевой монтажной рамкой и крепежом.

Комплект	накладная алюминиевая рамка и крепёж
Видеокамера	2 Мп, 1920×1080, «рыбий глаз»
Питание	PoE или 12 В DC

Как это работает и подключается

Панель поддерживает проводное подключение к сети через коммутатор (роутер), управляется с видеодомофона или через веб-интерфейс с компьютера.
В комплекте — мастер-карта Mifare для программирования суб-модуля считывателя карт.

Монтаж

Панель ставится в монтажную рамку так, чтобы тампер «Антикража» прижимался к ответной части рамки.
Активация панели выполняется в меню монитора при первом добавлении: нужно задать пароль из 8–16 символов (цифры, буквы разного регистра или спецсимволы).
Рекомендуемая высота установки — 150–160 см от пола.

Примеры

Расширение суб-модулями

К панели можно подключить до 8 суб-модулей: на несколько абонентов, считывания RFID-карт, дисплея и т.п.

Частые вопросы

Чем отличаются UCAM, UCAMF и UCAMS?

Электроника панели одинаковая; UCAMF поставляется с врезной пластиковой рамкой, UCAMS — с накладной алюминиевой, а базовая UCAM — без рамки (рамка отдельно).

Сколько суб-модулей можно подключить к панели?

До 8 суб-модулей — например, кнопки на абонентов, считыватель RFID-карт или дисплей.

Нюансы и грабли

Для базовой CTV-IP-UCAM монтажная рамка приобретается отдельно — в комплекте её нет, в отличие от UCAMF и UCAMS.
Пароль активации нужно запомнить или записать — без него панель не активируется повторно.

Документация

CTV — Инструкция полная CTV-IP-UCAM V2.1.2 (2024); Инструкция краткая CTV-IP-UCAM
