CTV · аксессуары для IP-вызывной панели

CTV-IP-UF1F / UF2F / UF3F — врезная рамка для панели CTV-IP-UCAM и суб-модулей

Врезная монтажная рамка для IP-панели CTV-IP-UCAM и её суб-модулей: UF1F — на 1 модуль, UF2F — на 2, UF3F — на 3.

Модели семейства

CTV-IP-UF1FРамка на панель + 1 суб-модуль.

Габариты основания	117×107×32,7 мм
Габариты крышки	132×124×44 мм

CTV-IP-UF2FРамка на панель + 2 суб-модуля.

Габариты основания	219×107×32,7 мм
Габариты крышки	236×124×44 мм

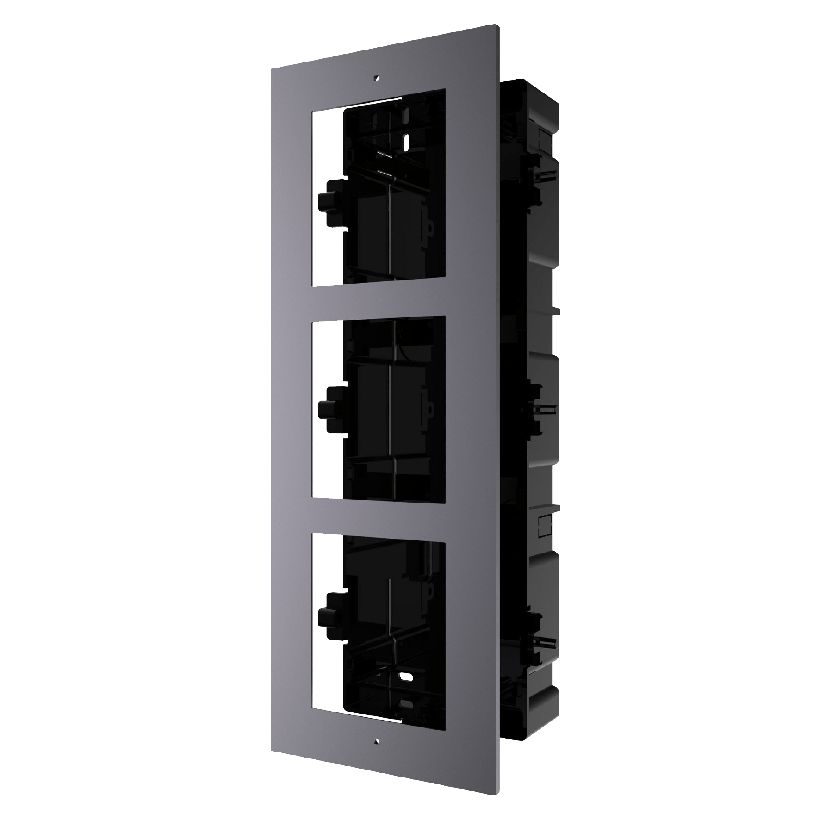

CTV-IP-UF3FРамка на панель + 3 суб-модуля.

Габариты основания	320,8×107×32,7 мм
Габариты крышки	337,8×124×44 мм

Рамка состоит из двух частей: пластикового монтажного основания и крышки из авиационного алюминия.
В комплекте — кабели для соединения панели и суб-модулей, крепёж и шестигранный ключ.

В стене готовится отверстие под основание, глубина отверстий для крепежа — 45 мм, диаметр — 6 мм.
Основание крепится в стене так, чтобы тампер «Антикража» IP-панели прижимался к ответной части в основании.
Крышка закрепляется на основании шестигранным ключом из комплекта после установки панели и суб-модулей.
Перед монтажом обязательно отключить электропитание устройства.

Панель с двумя суб-модулями

В UF2F можно установить IP-панель CTV-IP-UCAM и два совместимых суб-модуля (например, клавиатуру и считыватель).

Сколько суб-модулей помещается в UF2F?

Два, помимо самой панели CTV-IP-UCAM — согласно описанию рамки.

Все три рамки — единый форм-фактор, отличаются только шириной под число модулей; при заказе легко перепутать UF2F и UF3F по названию.
